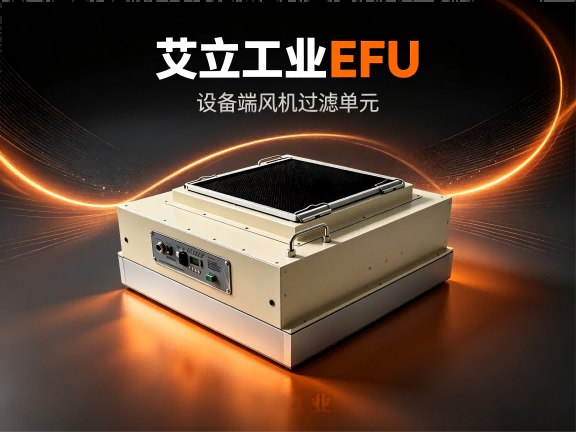

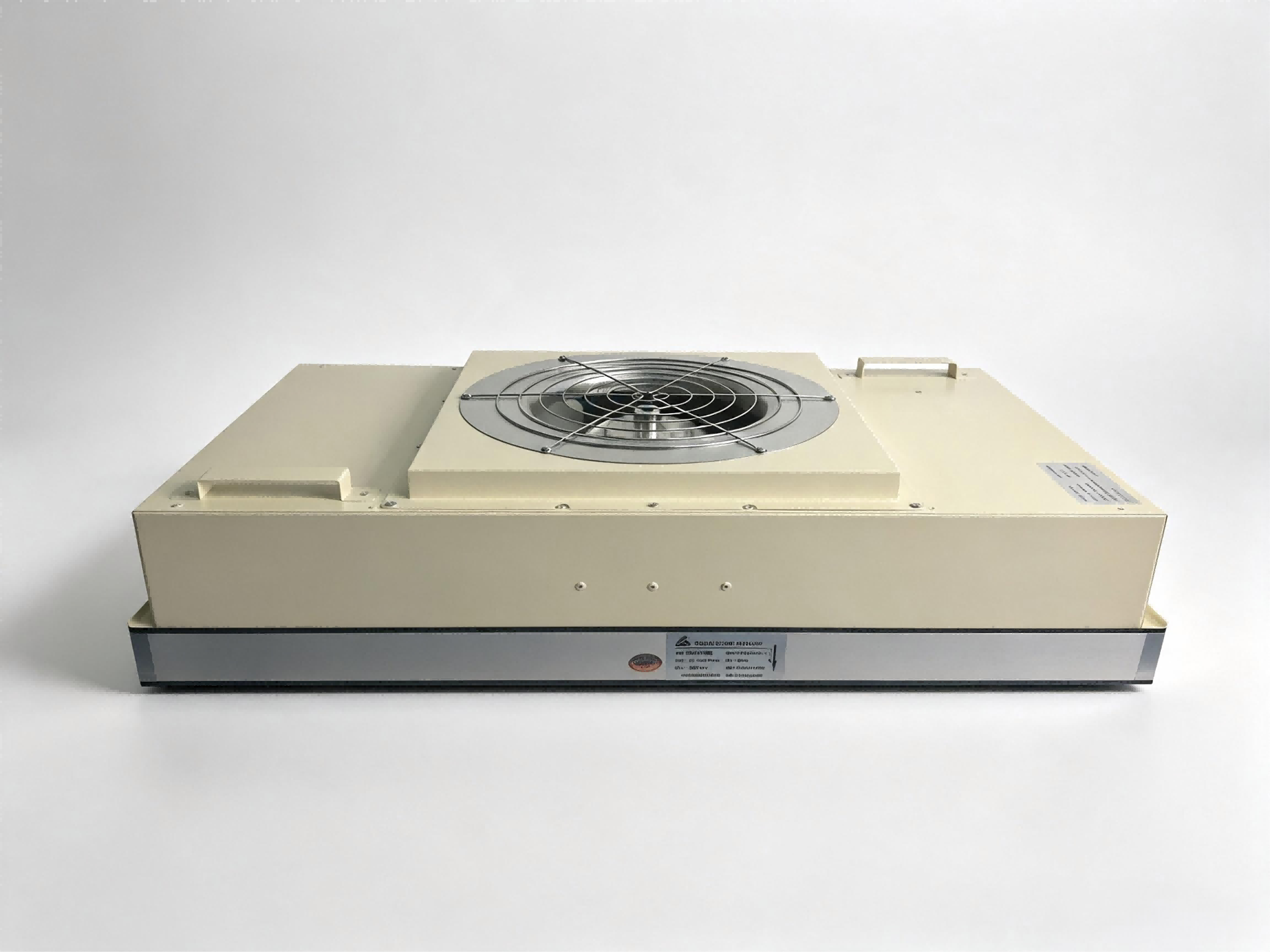

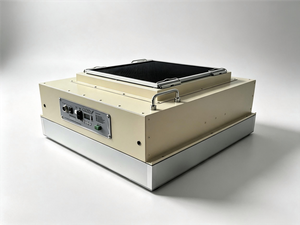

定制EFU设备端风机过滤单元

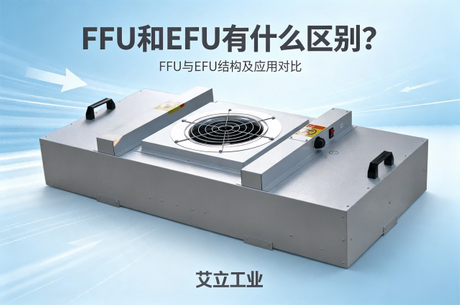

艾立工业EFU（Equipment Fan Filter Unit，设备端风机过滤器单元）是专为半导体工艺设备、平板显示制造设备、锂电池生产设备等核心机台研发的高精度空气过滤系统。不同于安装在洁净室吊顶的FFU，EFU直接集成于设备本体，为光刻机、刻蚀机、清洗机、涂胶显影设备等提供末端精准送风。艾立工业实现风机、控制系统、过滤器全链条自主生产，支持非标尺寸、特殊材质、特殊工况等深度定制。

数量：
状态：





询价加入询价篮

产品描述

产品介绍

定制EFU设备端洁净送风配套

围绕设备空间、送风性能与控制接口联合开发

定制EFU是根据生产设备的安装空间、局部洁净要求和控制接口设计的设备端风机过滤单元。艾立工业将电机、风机、HEPA或ULPA过滤器、控制系统与箱体结构共同匹配，为半导体设备、锂电池设备、显示面板设备、SMT贴片机及自动化设备提供非标EFU与洁净送风配套。

尺寸与安装定制｜风量风速匹配｜HEPA/ULPA过滤配置｜控制系统软硬件开发

提交设备图纸 → 咨询EFU定制方案 →

哪些设备需求适合选择定制EFU

当现有标准产品难以满足设备的空间、送风或接口要求时，可结合设备图纸开展EFU定制。设备配套EFU需要同时考虑安装条件、有效送风区域、过滤阻力和运行方式，使产品结构与设备使用要求相衔接。

设备遇到的情况	定制时重点解决什么
顶部高度有限或内部空间紧凑	评估超薄EFU、小尺寸EFU及非标外形，同时核对进风间隙、过滤器和维护空间。
安装开口、孔位或固定方式已有要求	按设备接口确认外形、安装边框、固定结构和密封方式。
对风量、风速或均匀度有明确目标	联合调整风机、电机、过滤器与箱体风路，按约定的安装和测试条件验证。
需要与设备主控联动	共同确认启停、调速、状态反馈、通信接口与设备运行逻辑。
样机试装后还需要修改	根据试装及测试结果，同步核对部件配置、结构和控制参数。

定制EFU的技术参数与可选配置

艾立工业可根据项目条件沟通以下定制内容。具体尺寸、送风性能、电气接口及交付配置，在方案和图纸中共同确认。

定制项目	可沟通的配置内容	需要核对的设备条件
外形尺寸与安装高度	非标长宽、超薄结构、小尺寸结构、箱体与过滤器组合方式。	可用总空间、预留开口、进风间隙及周边部件位置。
风量与风速	根据有效送风面积、目标风量、目标风速及运行模式配置。	保护区域、设备内部风道、过滤器阻力和实际使用状态。
静压与气流均匀度	匹配风机工作点、箱体风路及过滤器配置。	设备阻力、测量位置、均匀度判据及测试方法。
过滤器	HEPA H13/H14、ULPA U15/U16等过滤等级，以及滤材、框架和密封配置。	颗粒物控制目标、过滤面积、运行阻力和更换方式。
电机与风机	根据工况评估AC、EC或DC等动力配置及调速方案。	电源电压、频率、负载工况、运行时间和控制需求。
箱体材质与表面处理	不锈钢、铝合金、喷涂钢板等材料和结构方案。	材料兼容性、清洁维护、接地及静电控制要求。
控制与设备联动	单台或群组控制，启停、调速、状态反馈，以及RS485通信、PWM调速等项目配置。	接线定义、信号参数、通信协议、设备PLC及运行逻辑。
安装与检修	安装边框、孔位、进出风方向、过滤器拆装及电气检修结构。	固定与承重条件、密封接口、维护方向及操作空间。
样机与交付资料	按项目确认样机、图纸、接线资料、检验项目及配置清单。	开发阶段、验收条件、采购数量和预计配套安排。

为什么选择艾立工业作为定制EFU厂家

艾立工业拥有30,000平方米制造基地，研发制造体系覆盖电机、风机、控制系统软硬件、空气过滤器、钣金加工及整机装配。核心部件自研自产，使相关工程师能够围绕同一设备要求开展内部联合开发，将送风性能、安装结构、控制接口及制造安排一并核对。

从核心部件到EFU整机的自主研发制造

艾立工业具备电机制造、风机自主研发生产、控制系统软硬件开发、过滤器制造和钣金装配能力。定制EFU项目可从部件配置阶段参与设计，并将确认后的技术要求衔接到整机制造与检验。


送风性能与安装结构共同调整

围绕目标风量、风速、均匀度和设备阻力，相关人员共同评估风机运行、过滤配置、箱体风路与控制参数。安装空间受限时，将外形高度、进出风条件、固定方式和维护空间同步考虑，减少性能调整与结构设计之间的反复。

控制系统软硬件内部对接

控制系统与设备研发人员可根据客户电气方案，共同确认启停、调速、运行状态、故障反馈及通信要求。涉及RS485、Modbus、PWM或设备I/O联动时，按具体配置核对接口定义、信号参数与控制逻辑，配合设备集成和调试。

开发响应更直接

图纸讨论、部件选型、样机试装和参数调整可在内部直接衔接。设备需求发生变化时，相关工程师能够共同核对修改影响，减少需求多次转述及分开确认的环节，为样机开发和问题处理提供支持。

项目成本共同评估

将风机、电机、过滤器、控制及钣金结构放在同一方案中评估，可在开发阶段统筹性能配置、加工装配和维护条件。结合样机与批量配套计划，减少不必要的配置、接口返工和重复改型，便于客户评估项目开发与采购成本。

从样机验证衔接到批量配套

按项目确认图纸、部件配置、测试状态和检验要求，将样机阶段确定的内容用于后续生产。运行中出现问题时，相关研发人员可结合现场工况，从动力、过滤、结构和控制等方面共同分析，讨论针对性调整。

了解艾立工业研发制造能力 →

定制EFU的应用行业与设备配套场景

不同设备的工艺区域、安装条件和控制要求存在差异。以下为可沟通评估的EFU配套场景，具体方案根据设备用途、工艺条件及验收要求确定。

应用行业	设备配套场景	EFU定制关注点	建议提供的资料
半导体设备EFU定制	EFEM用EFU、晶圆传输、Load Port周边及封装设备的局部洁净送风。	气流均匀度、颗粒物控制、安装高度、振动及设备联动。	工艺区域示意、安装图纸、送风目标和测试要求。
锂电池设备EFU定制	锂电池装配、检测设备及局部工艺区域洁净送风。	目标风量风速、有效送风范围、粉尘条件及运行方式。	设备用途、空气条件、目标参数和运行节拍。
LCD/OLED面板设备EFU	面板搬运、贴合、检测及模组装配设备的局部区域。	送风覆盖、气流均匀度、结构空间与静电控制要求。	设备结构、洁净区域尺寸和材料接口要求。
光伏设备EFU定制	光伏电池片转运、检测及相关自动化设备的局部洁净区域。	过滤配置、风量匹配、安装开口和维护方式。	设备工序、安装位置、开口尺寸及送风需求。

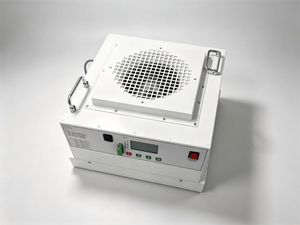

SMT贴片机EFU配套	贴片机顶部机罩及电子制造设备的局部洁净送风。	机罩空间、有效送风范围、接线与维护便利性。	贴片机品牌型号、顶部结构及安装位置照片。
光学检测设备EFU	镜头模组、光学元件装配及精密检测设备的局部区域。	颗粒物控制、气流稳定性、振动与设备空间。	操作区域、敏感部件位置及送风限制。
自动化设备EFU定制	精密装配、上下料及自动化生产设备的局部洁净模块。	与运动机构避让、非标尺寸、控制接口和设备节拍。	设备布局、运动范围、电气接口及运行逻辑。
医药与医疗器械设备EFU	医疗器械洁净装配、包装及相关设备的局部送风。	工艺洁净要求、材料、清洁维护和过滤器更换。	工艺用途、设备接口、清洁及验收要求。
实验室设备EFU定制	仪器设备及指定操作区域的局部洁净送风配套。	使用目的、颗粒物控制目标、空间与运行噪声要求。	设备用途、空气条件和目标操作区域。
食品与化妆品设备EFU	对局部空气洁净有要求的装配、封装及检测设备。	工艺环境、箱体材料、清洁维护及过滤配置。	产品工艺、安装条件、清洁方式和运行需求。

查看半导体行业洁净空气方案 → 查看SMT贴片机专用FFU/EFU →

设备制造商配套中的项目实例

半导体设备风速均匀度定制

在半导体设备制造商配套项目中，客户对目标区域的风速均匀度提出要求。艾立工业通过风机、控制系统与箱体设计的协同调整，达到该项目要求。相关部件与整机共同参与调整，使性能验证围绕客户指定的送风区域推进。

锂电池设备2 m/s高风速配套

在锂电池生产设备制造商项目中，艾立工业围绕客户提出的目标风速，通过风机及相关配置调整，实现该项目2 m/s风速目标。该结果对应具体项目的产品配置与使用条件；新项目需结合尺寸、有效送风区域、过滤配置和阻力条件重新确认。

从设备图纸到定制EFU交付

提交需求 → 联合评估 → 样机验证 → 制造与交付

项目阶段	艾立工业的配合内容
提交需求	梳理设备用途、图纸、可用空间、送风目标、过滤要求、供电和控制接口；已有技术规范可一并提供。
联合评估	由相关工程师共同核对电机、风机、过滤器、控制及结构配置，确认安装与检修条件，形成产品方案。
样机验证	按项目需要安排样机试装和测试，核对尺寸接口、风量风速、均匀度及控制功能；明确测试状态、方法和判据，并落实调整事项。
制造与交付	将确认后的图纸、配置及检验要求用于生产装配，按约定提供产品和相关资料，衔接后续批量配套。

定制EFU常见问题

定制EFU和标准EFU有什么区别

标准EFU适合安装尺寸和运行要求与现有型号匹配的项目。非标EFU则围绕设备的空间、风量风速、过滤器及控制条件进行设计。是否需要定制，可先根据设备开口、可用高度和目标送风要求判断。

只有设备图纸，还没有确定EFU风量，能否沟通方案

可以先提供需要保护的区域、有效送风范围、设备内部结构及已有洁净要求。艾立工业可据此共同梳理送风方向、风量风速和过滤配置，再结合设备阻力与运行条件确认方案。

超薄EFU定制和小尺寸EFU定制需要注意什么

需要同时核对完整产品外形、过滤器配置、安装开口、进风间隙、固定结构和维护空间。箱体厚度与实际安装所需总空间应分别确认，具体尺寸以对应型号和确认图纸为准。

定制EFU可以和设备PLC联动吗

可根据项目沟通启停、调速、状态反馈与通信配置。客户需提供PLC侧接口、信号定义及运行逻辑；涉及RS485通信、Modbus协议或PWM调速时，还需共同确认协议、接线和信号参数。

半导体设备EFU怎样确认风速均匀度要求

先明确有效送风区域、测量位置、测点布置、运行状态及判定方法。艾立工业结合这些条件，对风机、过滤器、控制参数和箱体结构共同评估，并通过约定的测试方式确认结果。

有AMC或温湿度要求的设备，应怎样提出EFU需求

应在方案阶段说明关注的气体污染物、空气条件、温湿度目标及设备已有处理系统。EFU送风需要与化学过滤、温湿度处理及设备风路等条件共同评估，相关功能按具体配置和验证要求确认。

定制EFU的价格和开发周期怎样确定

根据尺寸结构、风量静压、过滤等级、控制开发、样机验证、采购数量及交付要求综合评估。提供图纸、技术要求和预计批量计划，有助于共同确认配置、报价与开发安排。

可以先做样机，再安排批量设备配套吗

可根据项目开发阶段沟通样机试制、试装和性能验证。样机确认后，将设计改动、配置清单、检验要求及接口资料落实到后续生产，便于衔接批量配套。

查看更多EFU常见问题与选型指南 →

相关产品	适合进一步了解的需求
EFU设备端风机过滤单元系列	比较不同EFU结构与设备配套方向。
超薄EFU	设备顶部、夹层等安装高度受限的项目。

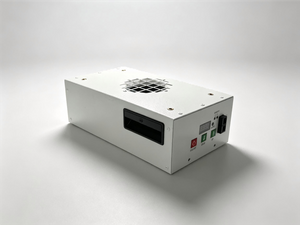

小尺寸EFU	紧凑开口和局部小范围洁净送风。

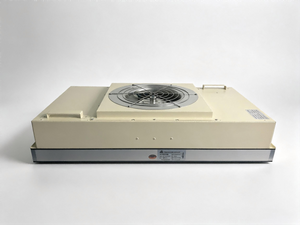

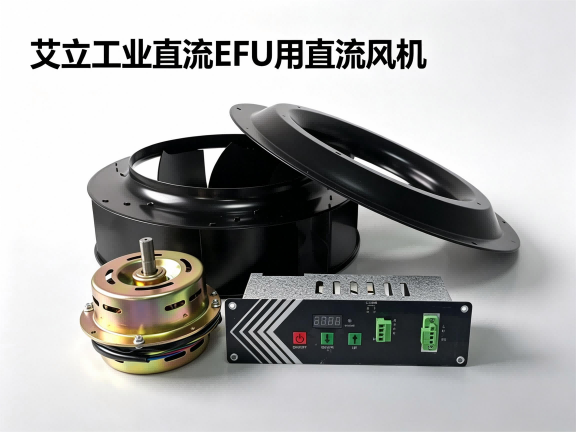

直流EFU	需要调速、设备联动及相应动力配置的项目。
HEPA/ULPA空气过滤器	确认过滤等级、尺寸、阻力与密封配套。

定制EFU选型与技术咨询

如果您正在寻找非标EFU厂家，或需要为半导体、锂电池、显示面板、SMT及自动化设备配置洁净送风模块，欢迎向艾立工业提供设备图纸与技术要求。

请优先说明：设备用途、安装空间、预留开口、目标风量或风速、过滤要求、供电与控制接口。已有均匀度、噪声、振动、材料或验收要求，也可一并提供。

艾立工业可组织相关工程师共同评估部件与整机方案，沟通样机开发、参数调整及批量配套安排。

提交非标EFU图纸 → 咨询结构与性能配置 → 沟通样机及批量配套 →

艾立工业——从电机、风机与控制系统到过滤器和EFU整机，为设备制造商提供洁净送风研发制造与项目配套支持。
