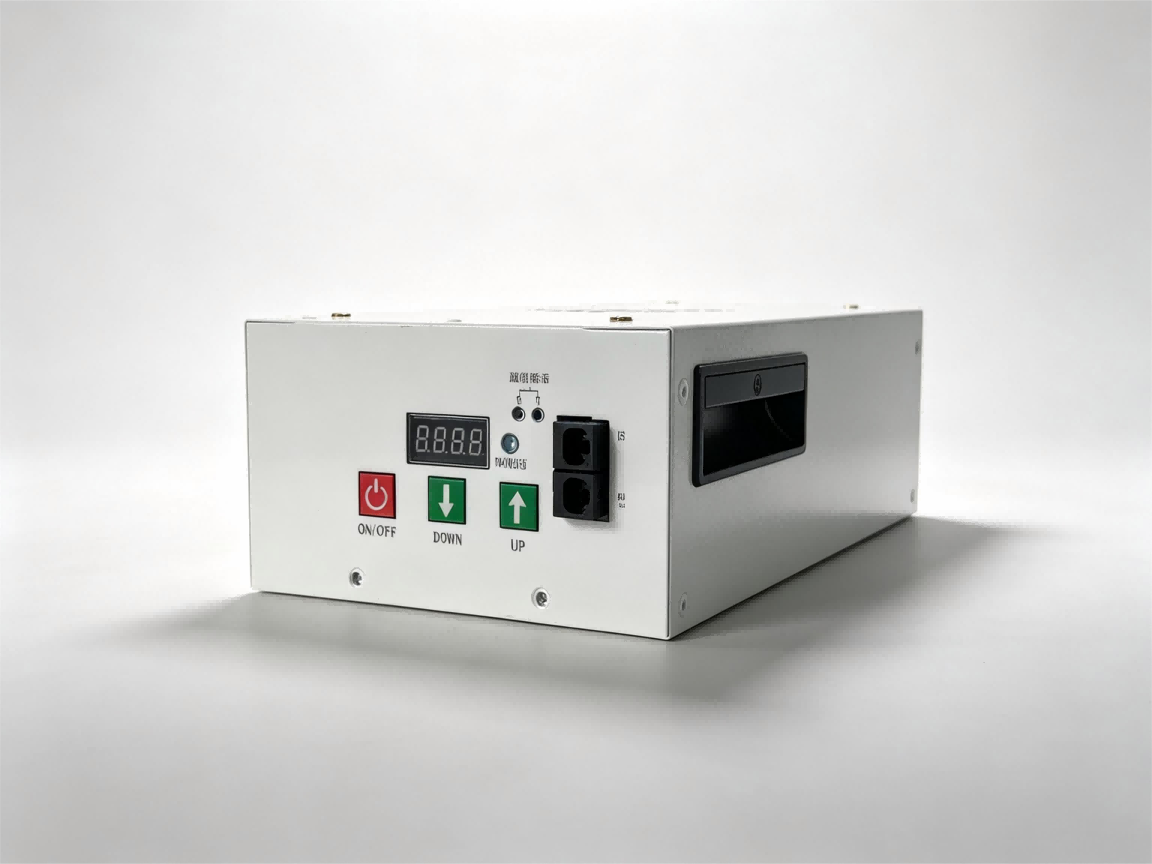

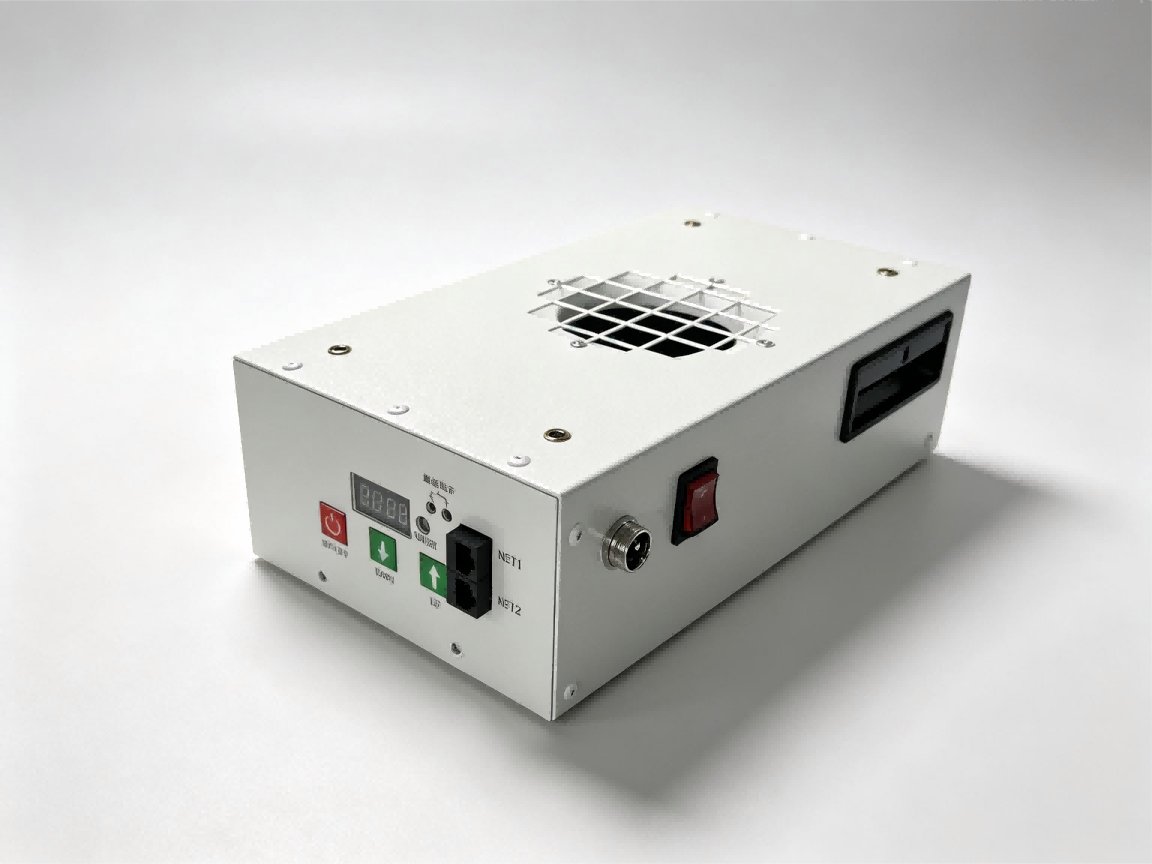

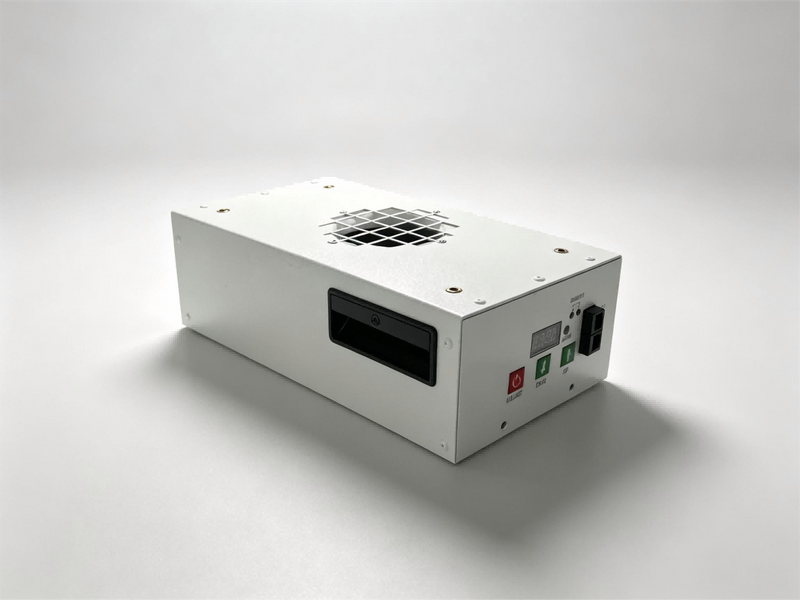

小尺寸EFU设备风机过滤单元
350×180×150mm紧凑型设备空气过滤单元
针对设备内部安装空间有限的应用，艾立工业超小尺寸EFU将直流低噪音离心风机、H14高效过滤器和控制接口集成于紧凑型箱体内。
依托风机、电机、控制系统、过滤器及钣金等相关产品的配套生产能力，可结合设备实际空间进行EFU结构和核心部件配置。
这款EFU箱体尺寸为350×180×100mm，面向设备内部安装空间有限的应用进行结构设计。
在有限空间内安装EFU，需要同时考虑风机、过滤器、箱体、控制接口及进出风结构之间的尺寸关系。
艾立工业从风机、过滤器、控制系统和钣金结构等环节进行配套生产，可以在产品设计阶段结合各部件尺寸进行整体匹配，为小尺寸EFU项目提供结构配置支持。
超小尺寸EFU需要在有限的设备空间内协调风机、过滤器、气流通道、控制接口及安装结构。
艾立工业具备风机、过滤器、控制系统及钣金等相关产品的配套生产能力，可以围绕EFU整体结构进行部件尺寸和安装关系匹配。
空气进入 → 直流离心风机 → H14高效过滤器 → 洁净空气输出
具体气流方向根据产品结构和设备安装方式确定。
小尺寸EFU的设计不仅涉及箱体尺寸，还需要考虑风机、过滤器、控制系统以及各部件之间的安装关系。
艾立工业具备风机、电机、控制系统、过滤器、钣金及净化设备等相关产品的生产与配套能力，可以从核心部件到EFU整机进行协同配置。
风机 → 电机 → 风机性能匹配
根据EFU空间、风量和静压要求选择相应风机配置。
控制器 → 通信 → 调速
根据EFU运行要求配置相应调速和通信方式。
滤料 → 过滤器 → EFU过滤组件
根据过滤等级和产品结构进行过滤器规格匹配。
板材 → 箱体 → 结构装配
结合风机、过滤器和控制部件的安装尺寸进行箱体结构设计。
风机自主生产 | 控制系统自主生产 | 过滤器配套生产 | 钣金结构配套 |
风机、电机等核心部件具备配套生产能力，可根据EFU产品结构进行风机配置。 | 控制系统与风机运行及通信需求进行配套，可根据项目要求配置控制方式。 | 过滤器尺寸直接关系到EFU内部空间，可结合产品结构进行过滤器规格匹配。 | 根据风机、过滤器及控制部件的安装关系进行箱体结构设计。 |
不同设备的内部空间和安装结构存在差异，EFU需要结合实际设备尺寸进行产品配置。
艾立工业可以根据客户提供的设备安装空间和技术要求，对EFU的尺寸、风机、过滤器、控制方式及安装结构进行配置。
产品尺寸 | 箱体材料 | 风机配置 | 过滤器配置 |
标准尺寸,非标尺寸,项目定制尺寸 | 冷轧钢板,镀锌钢板,铝合金,SUS304,SUS316 | EC,AC,DC,根据项目要求配置 | HEPA,ULPA,H13,H14,U15,U16,U17 |
进风方式 | 出风方式 | 控制方式 | 电源与通信 |
顶部,侧面,底部,定制 | 顶部,侧面,底部,定制 | 单台,群组,集中,通信 | AC220V,AC380V,DC24V,DC48V及其他项目要求 |
设备空间确认 → 风机与过滤器匹配 → 箱体结构设计 → 参数确认 → 产品制造
参数项目 | 产品参数 | 参数项目 | 产品参数 |
产品类型 | 超小尺寸EFU设备风机过滤单元 | 箱体尺寸 | 350×180×100mm |
箱体材质 | 冷板喷塑,1.0T | 风机型号 | DSX-EC133 |
风机类型 | 直流低噪音离心风机 | 风机数量 | 1台 |
过滤器尺寸 | 345×175×50mm | 过滤等级 | H14 |
过滤效率 | 99.995%@0.3μm | 总功率 | 70W×1台 |
输入电源 | 220V,50Hz | 调速方式 | 群组多段调速控制 |
通信方式 | 485通信 | 通信接口 | 网线插口 |
安装方式 | 根据设备结构配置 | 进出风方式 | 根据产品结构配置 |
以上为该款超小尺寸EFU的基础产品配置。
艾立工业可根据设备实际安装空间及技术要求，对箱体尺寸、箱体材质、风机类型、风机参数、过滤器尺寸、过滤等级、电源、调速方式、通信方式、安装接口及进出风结构等进行配置。
风机：直流/交流
过滤器：HEPA / ULPA
过滤等级：H13 / H14 / U15 / U16 / U17
箱体材质：冷轧钢板 / 镀锌钢板 / 铝合金 / SUS304 / SUS316
控制方式：单台 / 群组 / 集中 / 通信
进风方式：顶部 / 侧面 / 底部 / 定制
出风方式：顶部 / 侧面 / 底部 / 定制
具体配置根据设备空间、洁净要求、风量、静压和控制要求确定。
350×180×100mm紧凑结构 | H14高效过滤 | DSX-EC133直流风机 | 群组多段调速 |
面向设备内部安装空间有限的应用进行紧凑型结构设计。 | 配置345×175×50+6mm H14高效过滤器，过滤效率99.995%@0.3μm。 | 配置DSX-EC133直流低噪音离心风机1台。 | 支持群组多段调速控制，并配置485通信。 |
核心部件配套生产 | 风机与过滤器协同匹配 | 小尺寸结构开发 | 多行业设备应用 |
风机、电机、控制系统、过滤器及钣金等相关产品具备配套生产能力。 | 围绕风机、过滤器、控制系统和箱体结构进行产品配置。 | 可根据设备安装空间进行尺寸和结构匹配。 | 可用于半导体、面板、光伏、锂电、电子、光学、精密制造等设备。 |
超小尺寸EFU主要用于设备内部及局部洁净空气处理。当设备内部安装空间有限，同时存在空气过滤和洁净送风需求时，可根据实际设备结构进行EFU配置。
半导体 | 面板显示 | 光伏 | 锂电池 |
晶圆制造、封装、检测及半导体生产设备。 | LCD、OLED及其他平板显示相关生产设备。 | 太阳能电池、组件及相关生产设备。 | 电芯制造、装配、检测及相关设备。 |
电子制造 | 光电 | 光学 | 精密制造 |
SMT、PCB、电子元器件及精密电子装配设备。 | 光电器件、显示器件及相关生产设备。 | 光学元件、镜片、光学检测及相关设备。 | 精密仪器、精密机械、精密模具及自动化设备。 |
生物医药 | 医疗器械 | 新能源 | 汽车电子 |
制药、实验及相关洁净生产设备。 | 医疗器械、耗材及相关生产设备。 | 新能源材料及相关自动化生产设备。 | 汽车电子元器件及相关精密生产设备。 |
3C电子 | 科研实验室 | 食品 | 化妆品 |
手机、电脑、消费电子及相关精密制造设备。 | 实验室设备、检测仪器及局部洁净环境。 | 食品加工、洁净包装及相关生产设备。 | 化妆品生产、灌装及包装设备。 |
航空航天 | 精密检测 | 自动化设备 | 其他洁净设备 |
航空航天精密零部件及相关洁净制造设备。 | 精密检测、测量及相关设备。 | 自动化生产、检测、装配等设备。 | 洁净工作站、局部洁净设备及其他空气处理应用。 |
设备内部洁净 | 局部洁净区域 | 精密加工设备 | 自动化生产设备 |
安装于设备内部，为指定空间提供经过过滤的空气。 | 用于设备内部或局部区域的空气过滤与送风。 | 根据设备结构，为相关工艺区域提供空气过滤。 | 用于自动化生产、检测、装配等设备内部空气处理。 |
很多EFU并不是安装在独立的洁净室空间，而是直接集成到生产设备内部。
设备内部通常已经布置了机械结构、电气元件、传动机构、管路、线缆以及其他功能组件，可用于安装空气处理设备的空间相对有限。
如果直接采用常规尺寸EFU，可能会受到以下因素限制：
设备内部空间有限 | 安装位置受结构限制 | 风机与过滤器需要匹配 | 维护空间需要考虑 |
|---|---|---|---|
设备内部预留空间有限，需要控制EFU的整体尺寸。 | 设备内部可能存在横梁、支架、管路或其他部件，需要根据实际位置进行安装。 | 在缩小箱体尺寸的同时，需要合理安排风机和过滤器的安装空间。 | 除了安装尺寸，还需要结合过滤器更换和设备维护需求设计结构。 |
对于设备内部应用，EFU尺寸需要与设备整体结构进行匹配。
如果只是简单缩小外壳，而风机、过滤器、控制部件和气流通道没有同步调整，就很难形成合理的产品结构。
因此，小尺寸EFU通常需要从核心部件和箱体结构一起进行设计。
设备空间 → 风机选择 → 过滤器尺寸 → 气流结构 → 控制方式 → 箱体设计
艾立工业具备风机、电机、控制系统、过滤器和钣金等相关产品的生产与配套能力，可以围绕具体设备的安装空间，对EFU的核心部件和整体结构进行匹配。
艾立工业并不是只对EFU箱体进行尺寸调整，而是可以从EFU涉及的多个核心环节进行配套。
风机 | 控制系统 | 过滤器 | 钣金结构 |
|---|---|---|---|
自主生产风机及相关电机产品，可根据EFU空间和运行要求进行配置。 | 自主开发和生产控制系统，可结合风机运行和通信要求进行控制配置。 | 具备过滤器相关生产能力，可根据EFU结构匹配过滤器尺寸和过滤等级。 | 自有钣金生产能力，可结合内部部件尺寸进行箱体结构设计。 |
设备内部空间不同，安装位置不同，对EFU的尺寸、风机、过滤器、控制和接口要求也可能不同。
因此，小尺寸EFU的设计重点不是单纯追求“做得更小”，而是：
在设备实际空间内 → 合理布置风机和过滤器 → 满足空气处理需求 → 配合设备控制系统 → 形成适合设备安装的EFU结构
艾立工业可以根据客户提供的设备安装尺寸、安装位置、风量、静压、过滤等级、电源和控制要求进行产品配置。
小尺寸EFU特别适合设备内部安装空间有限，但又存在局部洁净空气处理需求的应用。
半导体设备 | 面板设备 | 光伏设备 | 锂电设备 |
|---|---|---|---|
晶圆制造、封装、检测及相关生产设备。 | LCD、OLED及其他平板显示生产设备。 | 电池片、组件及相关生产设备。 | 电芯制造、装配、检测及相关设备。 |
电子设备 | 光学设备 | 精密制造设备 | 自动化设备 |
电子元器件、SMT及精密电子设备。 | 光学元件、检测及精密光学设备。 | 精密仪器、模具及机械设备。 | 自动化生产、装配、检测及其他设备。 |
设备空间有限 → 常规EFU不一定适合 → 需要根据设备结构重新匹配尺寸和部件 → 艾立工业从风机、控制、过滤器到钣金进行协同配套。
这款超小尺寸EFU的箱体尺寸为350×180×100mm，具体安装方式需要根据设备内部结构确定。
产品配置DSX-EC133直流低噪音离心风机1台。
产品配置345×175×50+6mm H14高效过滤器，过滤效率为99.995%@0.3μm。
支持群组多段调速控制，具体控制方式根据产品控制系统配置确定。
产品配置485通信，通信接口采用网线插口形式。
可以。艾立工业可以根据设备安装空间、风量、静压、过滤器、风机、控制方式及安装接口等要求进行产品配置。
可以根据具体项目进行评估。艾立工业具备风机、电机、控制系统、过滤器和钣金等相关产品的配套生产能力，可以结合设备空间对EFU整体结构和核心部件进行匹配。
可以根据具体项目要求进行配置，过滤器可选择HEPA或ULPA，过滤等级可根据项目要求配置H13,H14,U15,U16,U17等规格。
不是。EFU可以根据不同设备的安装空间和空气处理需求进行配置，可应用于面板显示、光伏、锂电、电子制造、光电、光学、精密制造、生物医药、医疗器械、新能源、汽车电子、3C电子等行业设备。
如果您的设备内部安装空间有限，需要配置尺寸较小的EFU，可以提供设备内部安装尺寸、风量、静压、过滤器等级、电源及控制要求。
艾立工业可以结合风机、过滤器、控制系统和箱体结构进行EFU产品配置，并根据具体项目要求确定产品尺寸和技术参数。
艾立工业超小尺寸EFU设备风机过滤单元采用350×180×100mm箱体结构，配置DSX-EC133直流低噪音离心风机和345×175×50+6mm H14高效过滤器，适用于设备内部及局部洁净区域的空气过滤与送风。
产品配置H14过滤器，过滤效率为99.995%@0.3μm，总功率70W×1台，输入电源220V,50Hz，支持群组多段调速控制，并配置485通信，通信接口采用网线插口。
艾立工业具备风机、电机、控制系统、过滤器、钣金及净化设备等相关产品的生产与配套能力。对于设备内部空间有限的应用，可以围绕产品尺寸、风机、过滤器、控制系统和安装结构进行综合配置。
超小尺寸EFU可以应用于半导体、面板显示、光伏、锂电池、电子制造、光电、光学、精密制造、生物医药、医疗器械、新能源、汽车电子、3C电子、科研实验室等多种行业设备。
