不同设备，对EFU有什么要求？
EFU主要用于设备内部或局部区域的洁净空气过滤与送风。不同设备的内部空间、工艺要求和控制方式存在差异，因此EFU需要结合安装尺寸、风量、风速、过滤要求及设备控制方式进行配置。
安装空间有限
设备内部空间通常受到机械结构、电气元件和工艺模块限制。
EFU需要根据实际安装高度、长度和宽度进行结构设计。
风量与风速要求不同
不同设备和不同工艺对洁净空气的需求不同。
EFU可以根据目标风量、风速以及过滤器阻力进行动力系统配置。
需要与设备联动
部分设备需要EFU与设备控制系统进行联动。
可根据项目要求配置启停、调速、通讯等控制方式。
洁净要求不同
根据设备内部的洁净要求,EFU可以配置相应的HEPA或ULPA过滤器。
| 选型项目 | 需要确认什么 | 对EFU配置的影响 |
| 设备可用空间 | 确认EFU安装位置的长、宽、高，以及上方进风、下方送风、电缆布置和周边部件所需空间。空间受限时，提供设备内部尺寸图或三维结构图。 | 决定EFU的外形尺寸、整体高度、风机与过滤器的布置方式。设备顶部空间有限的项目，可进一步评估超薄EFU或小尺寸EFU。 |
| 安装开口 | 确认设备预留开口的长、宽、孔位、承重条件、安装方向及密封要求；如已有设备图纸，标出EFU与设备连接的位置。 | 决定箱体结构、安装边框、固定方式及连接尺寸。对于现有设备改造，可按实际开口评估适配方案。 |
| 目标风量／风速 | 说明需要送风的区域、有效送风面积，以及目标风量或目标风速；如有工作、待机等不同运行状态，也一并说明。 | 决定风机、电机、过滤器面积及调速方案。风量和风速需要结合过滤器阻力、设备内部风道及实际安装条件综合确定。 |
| 过滤等级 | 说明目标洁净要求、关注的颗粒物或工艺环境，以及是否已有指定的HEPA、ULPA过滤器等级或滤材要求。 | 决定过滤器类型和配置。过滤器等级、尺寸及运行阻力会影响整机的风量、风速和结构设计。 |
| 供电与控制接口 | 确认设备可提供的电压、频率、接线方式，以及是否需要启停、调速、状态反馈、故障报警或与设备控制系统通讯。 | 决定电机、控制器、接线与通讯配置。具体接口和控制逻辑应与设备电气方案共同确认。 |
| 维护方式 | 确认EFU安装后，人员可从哪个方向接近设备，过滤器和电气部件是否需要定期更换，以及设备周围可保留的维护空间。 | 决定过滤器拆装方向、检修结构和安装位置，使后期维护与设备现有结构相适应。 |

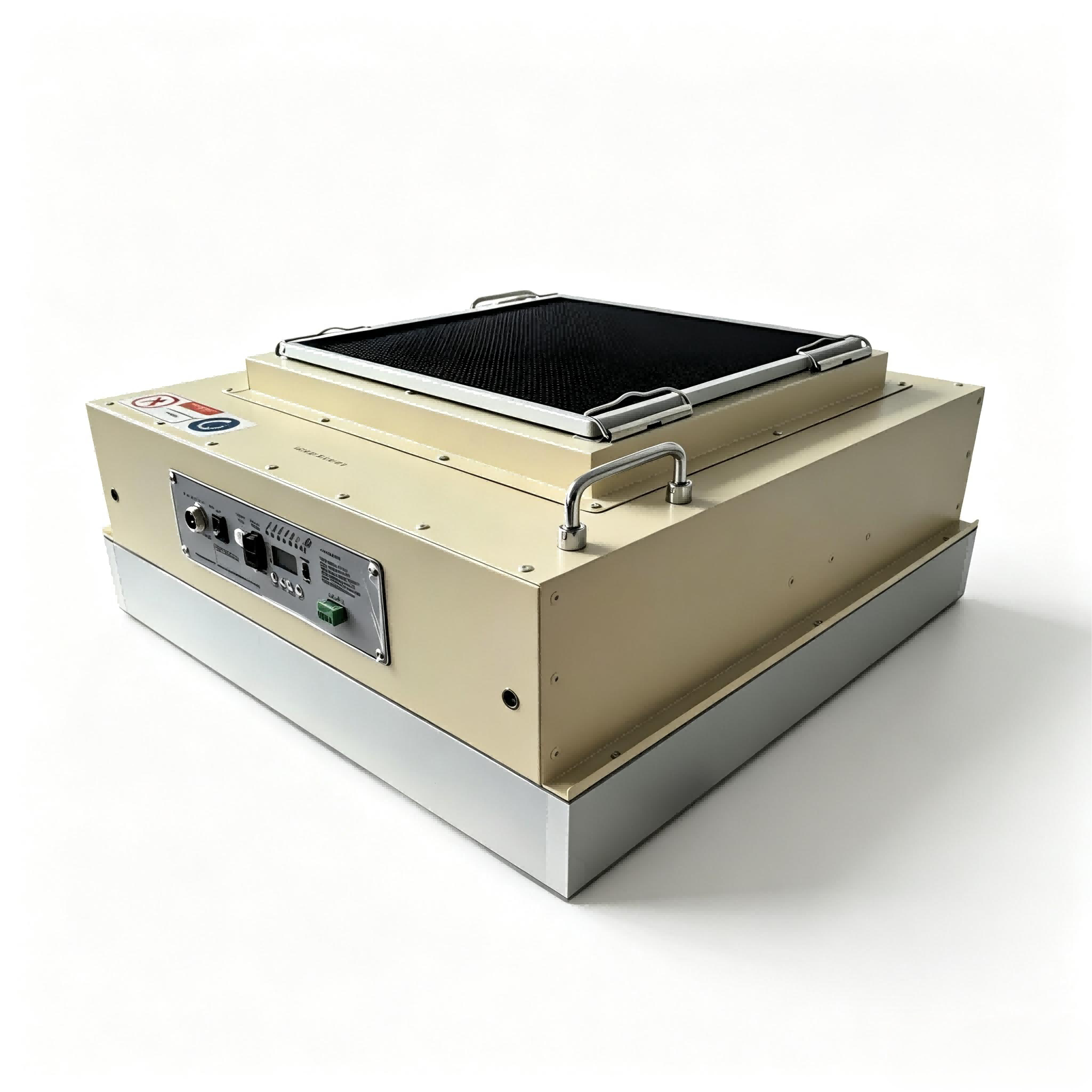

艾立工业EFU设备端风机过滤单元EFU产品系列
根据不同设备结构和洁净空气需求，艾立工业提供不同结构和配置的EFU产品，可根据安装空间、风量、风速、过滤器及控制方式进行选择。
不同EFU产品怎么选？
设备空间、安装方式和控制需求不同，适合的EFU结构也不同。以下产品对照可作为初步选型入口；具体尺寸、风量、过滤配置及接口以对应产品和项目确认方案为准。
| 产品类型 | 主要适用场景 | 优先确认的参数 | 详情入口 |

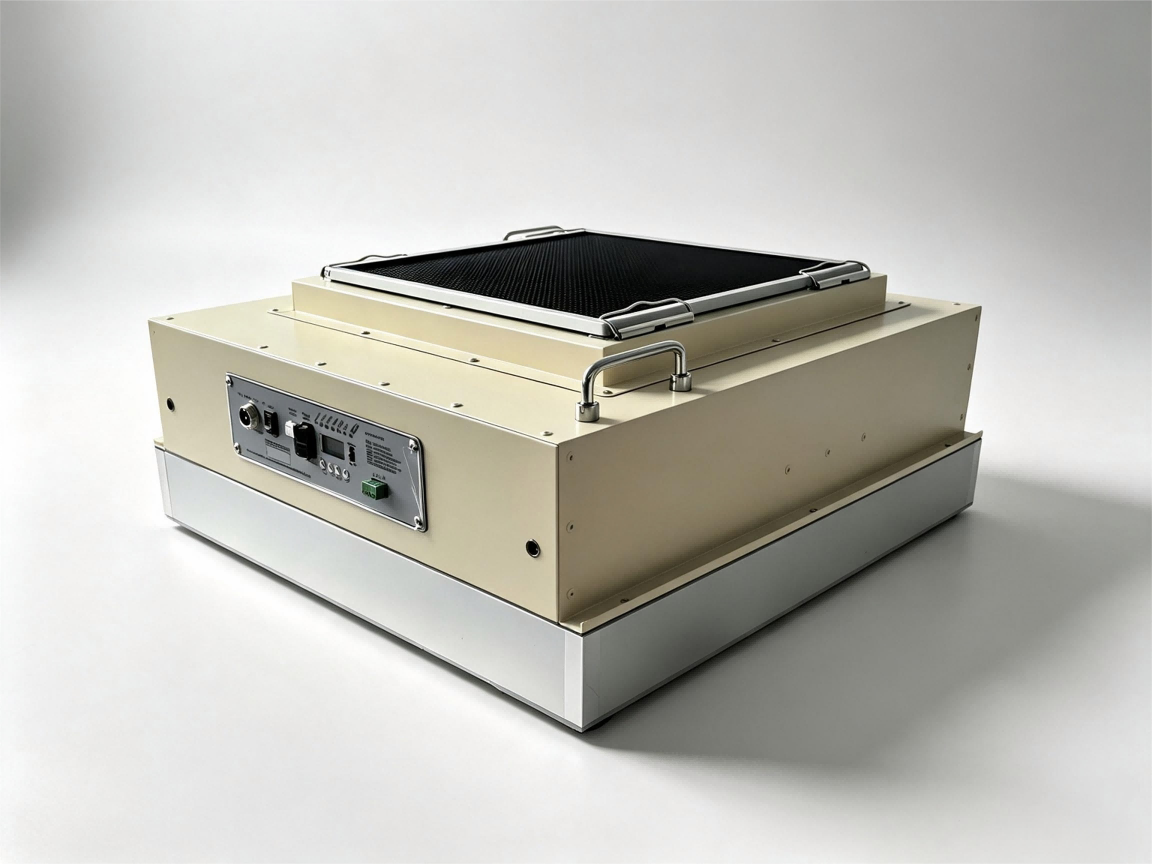

| 常规EFU | 设备内部或局部工艺区域需要独立过滤送风，安装空间较充足。 | 安装尺寸、送风面积、目标风量或风速、过滤等级。 | 查看常规EFU → |

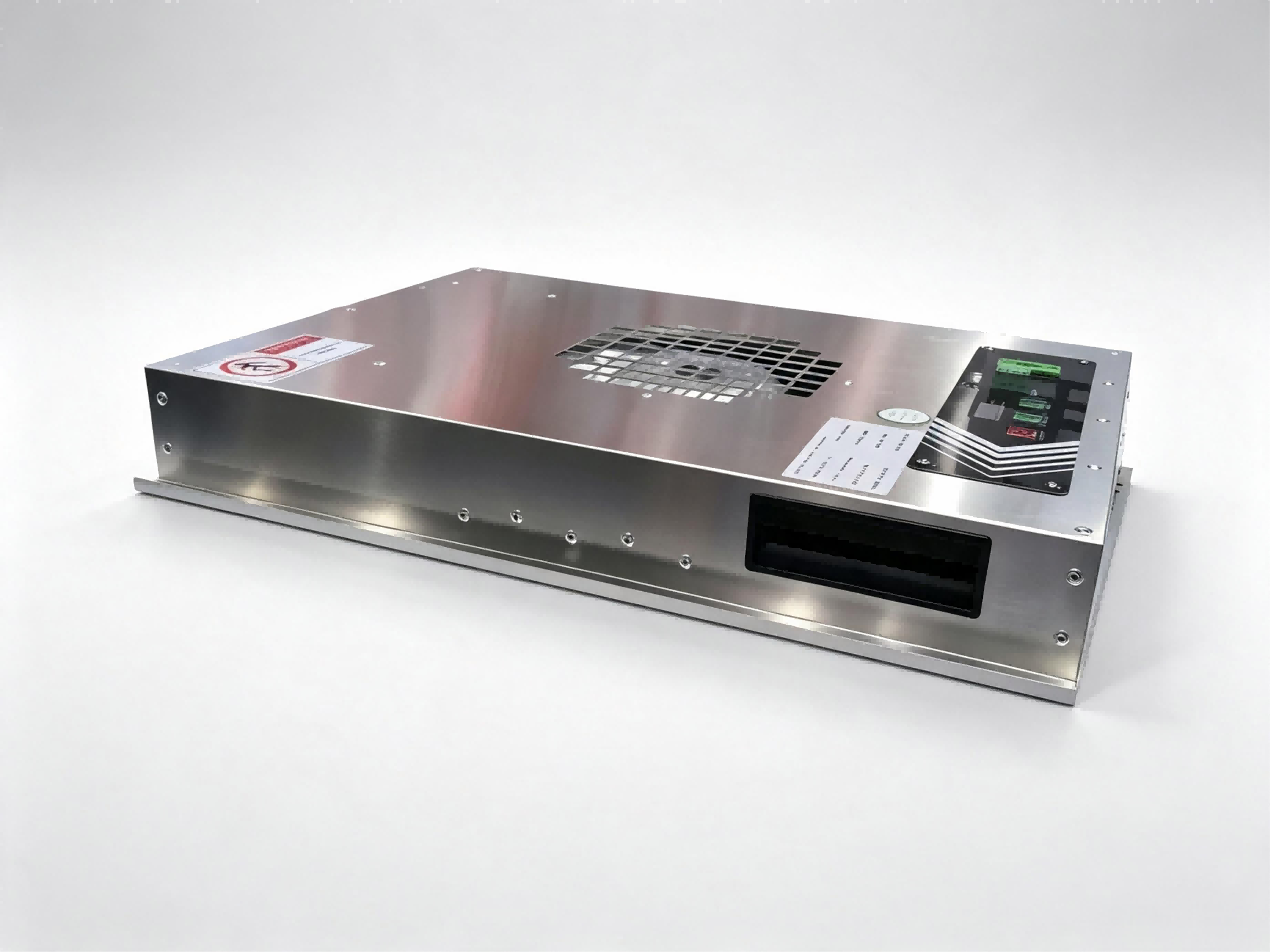

| 超薄EFU | 半导体设备、设备顶部夹层等安装高度受限的场景。部分产品可做到整体高度70 mm。 | 可用总高度、进风空间、安装开口、目标风量、过滤器配置。 | 查看超薄EFU → |

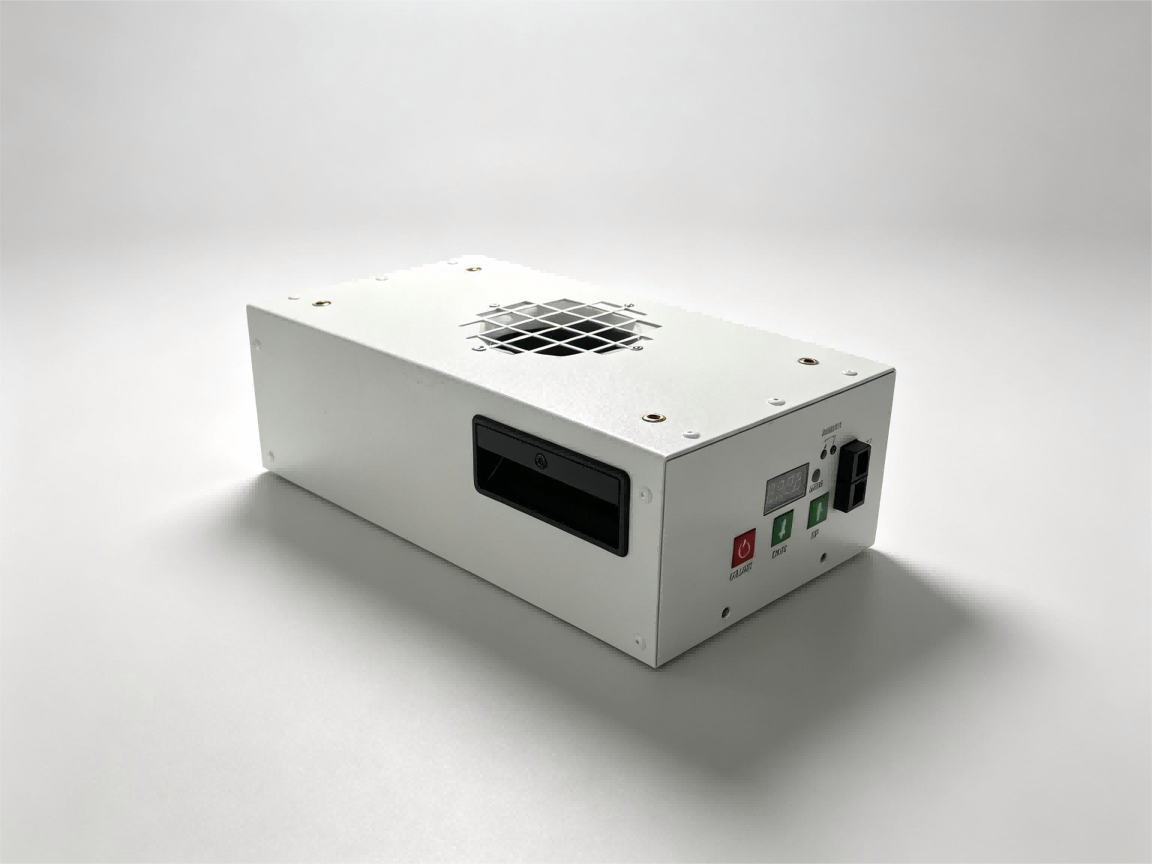

| 小尺寸EFU | 设备开口较小、内部空间紧凑，或只需覆盖局部工艺区域。 | 开口长宽、可用高度、有效送风范围、安装孔位。 | 查看小尺寸EFU → |
| 直流EFU | 需要调速、设备联动，或关注长期运行能耗的设备。 | 供电条件、目标风量、调速范围、启停逻辑和控制接口。 | 查看直流EFU → |

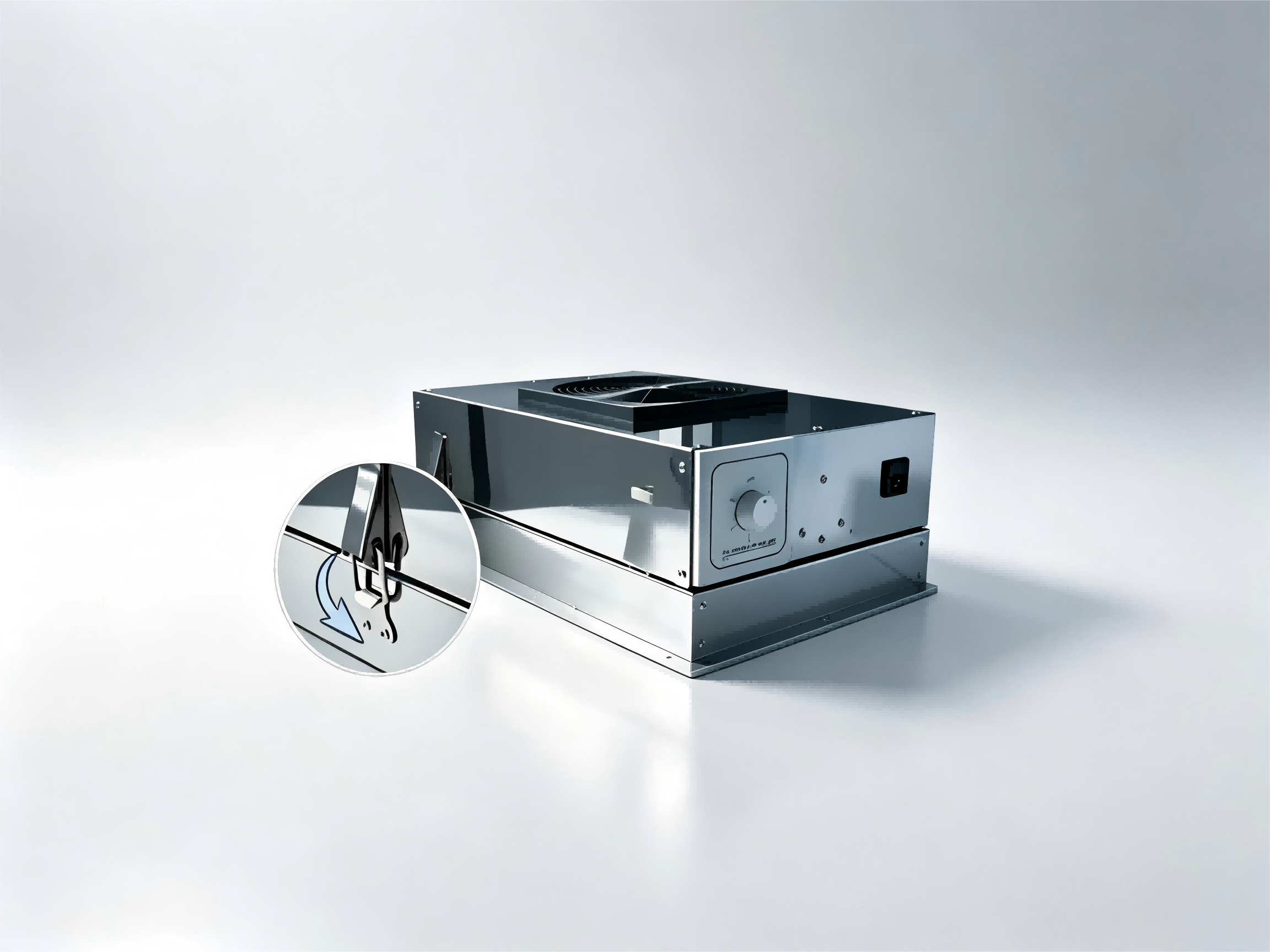

| 卡扣式EFU | 设备结构适合卡扣连接，或对装配与拆卸方式有明确要求。 | 对接结构、卡扣位置、安装公差、密封方式和维护空间。 | 查看卡扣式EFU → |
| 防静电EFU | 对静电控制有要求的电子制造、半导体等设备区域。 | 静电控制目标、设备接地条件、安装空间、过滤配置及控制方式。 | 查看防静电EFU → |

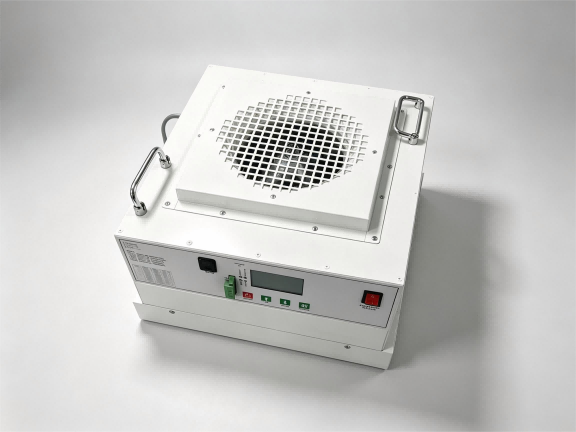

| SMT贴片机专用FFU／EFU | 贴片机及相关电子制造设备的局部洁净送风。 | 设备品牌与型号、顶部空间、安装位置、送风范围和电气接口。 | 查看SMT设备配套产品 → |
| 定制EFU | 标准结构难以匹配设备尺寸、风量、过滤或控制要求的项目。 | 设备图纸、安装开口、可用空间、目标送风要求及控制接口。 | 咨询定制EFU → |

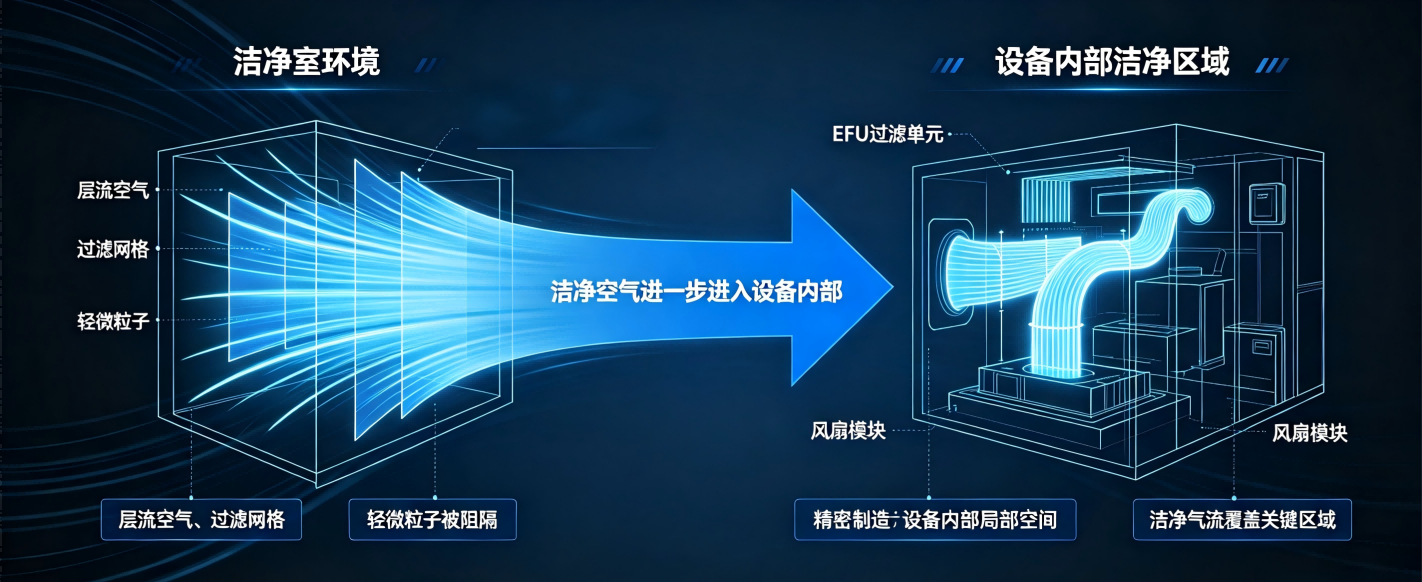

为什么设备需要独立的洁净送风？
洁净室的整体空气控制面向整个生产空间。部分设备的工艺区域位于机罩、腔体或其他相对独立的结构内，送风位置、气流方向和洁净要求需要结合设备本身确定。EFU可安装在设备指定位置，为局部区域提供经过过滤的空气。
| 局部送风需求 | EFU配置时关注什么 |
| 覆盖指定工艺区域 | 根据需要保护的区域确定送风位置、有效送风范围和目标风量。 |
| 适配设备内部空间 | 根据安装高度、开口尺寸、周边部件及维护空间确定产品结构。 |
| 配合设备运行 | 根据设备的供电和控制条件，确定启停、调速及联动方式。 |
艾立工业如何打造一台EFU？
从核心部件到整机装配，根据设备需求进行产品设计与制造。
从核心部件到EFU整机
EFU的外形尺寸、送风性能和控制方式需要相互匹配。艾立工业结合设备安装条件，对电机、风机、控制系统、箱体和过滤器进行配置，并完成整机装配与调试，为标准产品及设备配套项目提供制造支持。
电机与风机 | 控制系统 | 箱体结构
按目标工况匹配动力
结合目标风量、过滤器阻力和安装空间选择电机及风机配置，并进行相应的运行测试。
与设备控制需求配合

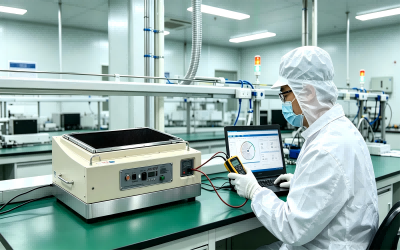

根据项目要求配置启停、调速、状态反馈及通讯方式，确认与设备控制系统的连接条件。
根据设备接口设计结构
结合预留开口、安装孔位、整体高度及维护空间，确定箱体尺寸和安装方式。
过滤器制造与配置
根据颗粒物控制要求、送风面积和阻力条件，配置相应的HEPA或ULPA过滤器。
整机装配
将动力、过滤、控制及箱体部件按确认的产品方案进行装配，并检查安装与连接状态。
整机性能检测
按产品要求检查运行状态及相关性能参数。
高性能EFU的打造，不止于零部件的简单组装，更在于核心部件的协同设计，以实现空气动力性能的整体优化。
艾立工业依托自主研发与制造体系，对关键部件进行系统性匹配和严格测试，从源头保障产品的性能稳定、品质一致与长期可靠运行。
EFU的核心部件，由艾立工业自主研发与生产
EFU的尺寸、风量、风速和控制方式之间存在相互关系。艾立工业将电机、风机、自控系统软硬件、钣金和过滤器等生产环节纳入自身制造体系，在EFU开发过程中可以根据产品需求进行部件匹配。
自主研发电机
为稳定运行提供核心动力
电机是FFU稳定运行的核心。艾立工业自主研发并生产AC、EC、DC等多种电机，可根据产品运行参数进行配置。在保证充足动力的同时，实现更高效率、更低能耗、更低噪音和更长使用寿命，为整机性能奠定坚实基础。
自主设计离心风机
实现高效均匀送风
风机直接影响FFU的送风效率和气流均匀性。艾立工业自主设计离心风机及风道结构，通过优化叶轮设计和空气动力学布局，提高风量输出效率，降低运行噪音，使洁净空气更加均匀稳定地覆盖整个工作区域。
自研智能控制系统
实现精准风量控制
控制系统决定着FFU运行的稳定性和智能化水平。艾立工业自主开发控制系统软硬件，支持PWM调速、RS485通讯、Modbus协议、PLC联控及智能群控等多种控制方式，可根据设备要求配置控制方式。
精密钣金制造
打造坚固可靠的机体结构
FFU机体结构直接影响设备的密封性、强度及长期稳定运行。艾立工业拥有完善的钣金加工能力，通过激光切割、数控折弯、焊接及表面处理等工艺，可根据设备安装尺寸进行结构设计。
自主生产空气过滤器
保障洁净空气品质
过滤器是FFU实现空气净化的核心组件。艾立工业自主生产HEPA及ULPA过滤器，严格控制原材料、生产工艺及检测流程，确保过滤效率、阻力性能和产品一致性，根据洁净要求配置相应过滤方案。
精密装配
让每一个部件协同工作
整机性能来源于各个核心部件之间的精准匹配。艾立工业采用标准化装配流程，将自主研发的电机、风机、控制系统及过滤器进行整体优化集成，使整机运行更加稳定，气流更加均匀，长期使用更加可靠。
多项严格检测
确保每一台EFU稳定可靠
EFU在出厂前需经过严格检测，确保产品满足设计标准，并能够长期稳定运行于各种洁净环境。
艾立工业工根据您的要求定制FFU/EFU的：
| 结构与送风配置 | 控制与配套配置 |
| 外形尺寸与安装开口 | 启停与调速方式 |
| 整体高度与安装结构 | 通信接口与协议 |
| 风量、风速及风速均匀度 | HEPA／ULPA过滤配置 |
| 电机类型与风机配置 | 箱体材质与表面处理 |
| 进出风方向与送风范围 | 供电条件与特殊电压 |
| 过滤器拆装与维护方式 | OEM／ODM设备配套 |
核心部件自研自产 EFU内部联合开发
EFU需要与设备内部空间、局部气流和主控系统配合设计。艾立工业覆盖电机制造、风机自主研发生产、控制系统软硬件开发、过滤器制造、钣金及整机装配，可围绕设备要求在内部联合调整部件与整机。
针对目标风速、风速均匀度、安装高度或控制接口变化，相关工程师能够共同核对动力、过滤、控制和结构，推进图纸修改、样机调整及性能验证。
EFU应用于哪些行业和设备？
EFU主要用于设备内部或局部区域的洁净空气过滤与送风。根据不同生产行业和设备的安装条件，艾立工业可以结合设备空间、风量、风速、过滤要求及控制方式进行EFU产品配置。
半导体设备
半导体设备对局部洁净环境、空气参数和设备内部空间有不同要求。EFU可根据设备安装位置、风量、风速、过滤要求及控制方式进行配置。
关注：洁净度 / 风速 / 气流均匀性 / 安装空间
锂电设备
锂电池生产设备对局部环境的空气条件有不同要求。对于需要设备内部洁净送风的应用，可根据工艺要求配置相应的EFU产品。
关注：风量 / 风速 / 洁净度 / 设备空间
光伏设备
光伏生产涉及多种工艺设备，部分设备内部需要保持相应的洁净空气环境。EFU可根据设备结构和局部送风需求进行配置。
关注：洁净空气 / 风量 / 风速 / 设备空间
面板显示设备
面板显示生产设备通常具有较大的设备结构和不同的洁净区域要求。EFU可以根据设备内部空间、送风位置和洁净要求进行配置。
关注：洁净度 / 风量 / 风速 / 气流均匀性
自动化设备
自动化设备结构差异较大，洁净送风单元需要根据设备内部空间和实际运行要求进行配置。EFU可以针对不同安装位置进行结构和参数调整。
关注：结构尺寸 / 安装方式 / 风量 / 控制
精密检测设备
部分精密检测设备需要控制内部空气环境，避免空气中的颗粒物影响设备运行或检测过程。EFU可以根据设备空间和洁净要求配置相应过滤方案。
关注：洁净度 / 过滤器 / 风量 / 低噪运行
生产基础，为EFU项目提供制造支持
从产品开发到批量生产，艾立工业建立了完整的生产制造体系。近30000㎡生产基地覆盖钣金加工、部件生产、过滤器制造、整机装配及产品检测等生产环节，为EFU等洁净设备提供相应的制造支持。
钣金加工
整机装配
产品检测

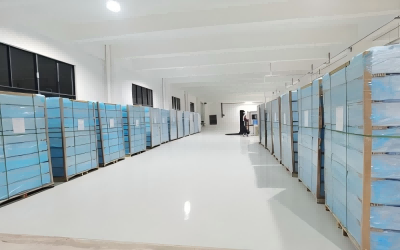

成品区域
品质控制，从核心部件开始
真正稳定的FFU，不只是依靠最终检测，而是从核心 部件制造开始控制每一个关键环节。艾立工业将电机、 风机、控制系统及过滤器纳入自主质量管理体系， 通过部件检测与整机测试相结合，持续控制产品 性能与一致性。
电机性能检测
对电机运行性能、电气参数及运行状态进行检测，确保动力系统满足FFU长期运行要求。
风机性能检测
对离心风机运行状态、风量及相关性能进行测试，为设备整机提供稳定的空气动力性能。
控制系统功能检测
对控制板、调速功能、通讯功能及控制逻辑进行测试，确保FFU能够稳定响应不同控制指令。
过滤器性能检测
根据产品要求对HEPA、ULPA过滤器进行相关性能检测，确保过滤器满足设计和应用要求。
整机综合性能测试
完成核心部件装配后，对FFU进行整机运行及综合性能检测，确认各系统协同运行正常。
从零部件到成品，每一步是怎么检测的
通过全过程质量控制，减少因零部件性能差异造成的整机性能波动，确保EFU等净化设备具有稳定的运行表现和良好的批次一致性。
当电机、风机、控制系统、过滤器和整机都掌握在自己的制造体系中，产品出现性能偏差时，可以更快定位问题并进行优化，而不是依赖多个外部供应商反复协调。
每一台EFU，从电机、风机、控制系统和过滤器，到最终EFU整机，艾立工业通过全过程质量管理和多项性能测试，对产品性能进行层层验证。我们不仅关注EFU能否正常运行，更关注它能否在洁净环境中长期、稳定地运行。
从制造能力，到客户价值
自主研发、全产业链制造与工程定制能力，不只是生产方式的不同，更直接影响EFU的性能、定制、品质与项目交付。
01｜性能更可控——从核心部件开始，掌握FFU性能
电机、风机、控制系统及过滤器等核心环节自主制造，让各部件能够围绕整机需求进行匹配，减少不同供应商之间的性能差异。
电机｜风机｜过滤器｜控制系统
02｜定制更灵活——不被标准产品限制
艾立工业可以从结构、动力、过滤和控制等环节进行调整，为特殊应用提供定制方案。
尺寸｜结构｜风量｜风速｜过滤｜控制
03｜品质更稳定——从零部件到整机，层层控制
艾立工业将核心部件检测、生产过程控制及整机性能测试结合起来，不只关注最终产品，也从源头控制EFU的性能与一致性。
部件检测｜过程控制｜整机测试
04｜交付更可靠——完整制造体系支撑项目交付
30000㎡现代化生产基地覆盖核心部件制造、钣金、过滤器及FFU整机装配，为标准产品和批量定制项目提供稳定的生产与交付支持。
自主生产｜批量制造｜稳定交付
核心能力掌握在自己手中，才能真正做到性能可控、方案灵活、品质稳定、交付可靠。
这也是艾立工业从标准EFU到特殊应用定制，都能够持续提供解决方案的基础。
关于EFU，您可能还想了解
从产品选型、性能配置到定制开发，以下是客户在选择EFU时最常关注的问题。
01｜什么是EFU？
EFU是Equipment Fan Filter Unit的缩写，即设备端风机过滤单元。EFU通常用于设备内部或局部区域的洁净空气过滤与送风，由风机、电机、过滤器、箱体及控制部件等组成。根据不同设备的安装空间和洁净要求，可以配置相应的产品结构和参数。
02｜EFU和FFU有什么区别？
FFU主要用于洁净室、洁净工作区等空间的空气过滤与循环送风，而EFU主要面向设备内部或设备局部区域的洁净送风。两者都可以采用风机与高效过滤器组合的工作方式，但EFU通常需要更多考虑设备安装空间、结构尺寸以及设备控制要求。
03｜EFU可以做超薄结构吗？
可以根据具体产品结构进行设计。EFU的整体高度受到电机、风机、过滤器及内部结构等因素影响。艾立工业部分EFU产品高度可做到约70mm，具体尺寸需要根据风量、过滤器、安装空间等产品条件确定。
04｜EFU适合哪些设备？
EFU可用于需要局部洁净送风的设备和应用，例如半导体设备、光伏设备、锂电池设备、面板显示设备、电子制造设备、贴片机、自动化设备、精密检测设备及光电设备等。具体产品配置需要根据设备安装空间、洁净要求和空气参数确定。
05｜EFU可以定制吗？
可以。艾立工业的EFU可以根据设备安装空间、产品尺寸、风量、风速、过滤器、风机、电机及控制方式等要求进行产品配置。对于有特殊安装条件的项目，可以根据设备图纸或相关技术参数进行方案沟通。
06｜EFU可以选配HEPA或ULPA过滤器吗？
可以根据洁净要求配置相应过滤器。常见方案包括HEPA和ULPA等高效过滤器。实际选择需要结合洁净等级、过滤器尺寸、风量以及过滤器阻力等参数综合确定。
07｜EFU的风量和风速如何确定？
EFU的风量和风速需要结合设备内部空间、送风位置、洁净要求及实际工艺条件确定。同时还需要考虑过滤器阻力，并据此匹配相应的电机和风机参数。
08｜EFU可以与设备控制系统连接吗？
可以根据设备控制要求配置相应的控制方式，例如启停控制、风速调节、通讯及设备联动等。具体控制方式需要根据设备本身的控制系统和项目要求确定。
09｜艾立工业可以生产哪些类型的EFU？
艾立工业生产不同结构和配置的EFU产品，包括超薄EFU、标准EFU、高风量EFU以及根据设备安装条件进行配置的定制EFU。产品可以根据安装尺寸、风量、风速、过滤器和控制方式等要求进行设计。
10｜艾立工业的EFU与普通EFU有什么不同？
艾立工业不仅进行EFU整机装配，还自主研发和制造电机、风机、控制系统、钣金及过滤器等核心部件。从核心部件到整机测试，建立完整的研发、制造和品质控制体系，并支持标准产品及特殊应用定制。
为您的特殊需求定制专属EFU方案
已有设备图纸或明确的送风指标？请提供安装开口、可用高度、风量或风速、过滤要求和控制接口。艾立工业可共同核对产品方案，沟通样机开发及批量配套安排。
