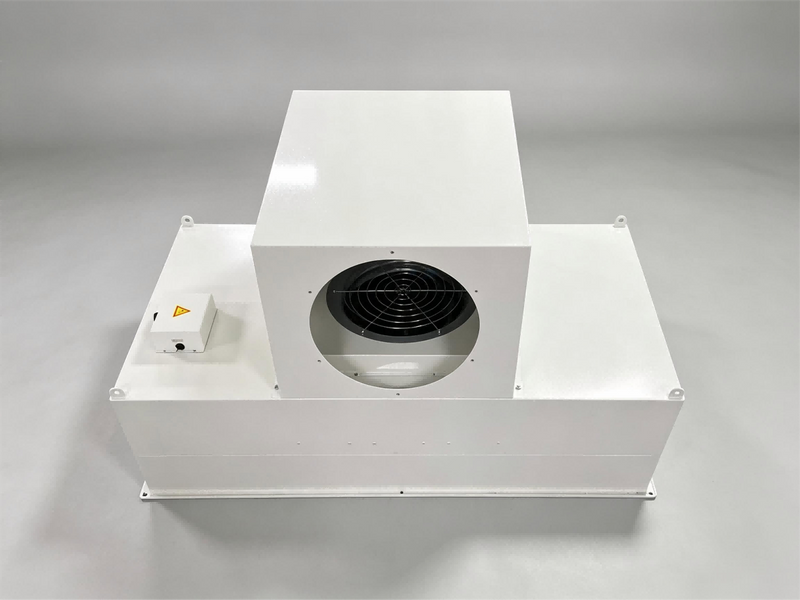

Blower Filter Unit｜风机、过滤与送风一体化

将风机与高效过滤器集成于模块化设备中，为洁净室及局部洁净空间提供经过过滤的空气。

根据项目要求配置过滤器、风机、电机、箱体材料、安装方式及控制系统。

HEPA / ULPA · EC电机可选 · 多种安装方式 · 单机/群组控制 · 支持定制

 什么是BFU风机过滤单元？

BFU是Blower Filter Unit的缩写，通常指将Blower/Fan与过滤器组合在一起的洁净送风单元。

它的基本作用是：

将空气吸入设备 → 通过风机提供动力 → 经过高效过滤器 → 通过送风结构进入洁净空间。

与单独使用过滤箱相比，BFU将动力和过滤功能组合在一个设备单元中；与中央空调系统配合时，也可以根据项目结构采用风管连接方式。

部分BFU采用自循环结构，直接从洁净室内回风并经过过滤后再次送入室内；另一类则与风管系统连接，由外部空调系统提供空气。

因此，BFU并不是单一固定结构，而是可以根据洁净室系统、安装方式和空气处理需求进行配置的模块化设备。

根据空气来源，BFU可以采用不同结构

A｜自循环型 BFU

洁净室空气→BFU回风→风机→HEPA / ULPA→洁净空气送回室内

这种结构适合需要在洁净空间内部形成持续空气循环的应用。

B｜风管连接型 BFU

空调系统→风管→BFU→过滤器→洁净室

这种方式可以与中央空调或洁净室空调系统结合，根据项目风量和静压条件进行设计。

为什么洁净室会使用BFU？——BFU适合哪些洁净空气处理需求？

洁净室并不一定只有一种空气处理方式。

对于一些项目，需要将过滤、送风和局部空气循环进一步模块化，BFU可以作为洁净室末端空气处理设备使用。

模块化空气处理

每个BFU可以作为独立送风单元，根据洁净室布局进行配置。

局部区域控制

根据不同区域的洁净要求，可以配置相应的送风设备数量和运行方式。

与空调系统结合

风管连接型BFU可以与上游空调及送风系统配合使用。

自循环送风

自循环型BFU可以在洁净空间内部完成空气循环、过滤和送风。

具体系统形式需要根据洁净室面积、洁净等级、换气需求、温湿度控制和空调系统方案综合确定。

BFU和FFU有什么区别？

需要注意的是，BFU与FFU在不同厂商的产品定义中并非完全统一，因此实际选型应以具体设备结构和项目系统方案为准。

BFU过滤系统——HEPA / ULPA过滤，根据洁净等级配置

BFU的过滤器需要根据洁净室等级、目标颗粒物控制要求、风量以及系统阻力进行选择。

HEPA过滤器

用于常见的高效空气过滤需求。

ULPA过滤器

用于对更细颗粒物控制有更高要求的洁净环境。

过滤等级

具体可以根据项目要求选择相应HEPA或ULPA等级。

过滤器尺寸

根据BFU箱体尺寸、风量要求及安装方式确定。

过滤器更换

过滤器属于BFU的维护部件，需要根据运行环境、压差及洁净室管理要求进行检查和更换。

不同厂家BFU可以配置HEPA或ULPA过滤器，实际过滤等级和过滤器效率需要以具体产品型号及测试标准为准。

风机与电机——根据风量与静压选择风机

BFU的风机并不是一个固定配置。

不同洁净室的送风量、静压、过滤器阻力和安装方式不同，因此风机需要根据系统工况进行匹配。

EC电机

适合需要调速和运行控制的应用。

DC电机

可以根据具体项目的电源及控制要求进行配置。

AC电机

适用于相应电源条件和运行方式的项目。

风机选型

风机最终需要结合：

目标风量→系统静压→过滤器阻力→电源→控制方式进行确定。

因此，BFU页面不建议给出一个适用于所有产品的固定风量和功率参数，具体数据应以具体型号为准。

气流组织——过滤之后，气流如何均匀送出？

BFU不仅需要完成空气过滤，还需要考虑过滤器下游的气流组织。

空气通过过滤器后，如果直接进入洁净空间，气流分布可能受到风机位置、箱体结构、过滤器阻力和安装方式影响。

因此，部分BFU采用：

内部风道→导流结构→扩散板 / Punching Plate→出风面对过滤后的空气进行进一步分配。

不同BFU产品采用的气流组织方式并不完全相同，具体结构需要根据产品设计和目标送风条件确定。比如Punching Plate、Air Blade等不同气流扩散结构。

BFU安装方式——根据洁净室结构选择安装方式

吊顶安装

BFU常见于洁净室吊顶系统，作为末端洁净送风设备。

风管连接

BFU可以根据系统设计与上游空调风管连接。

自循环

部分BFU可以从洁净室内部取风，经风机和过滤器处理后再次送入室内。

非标安装

针对设备上方空间或特殊洁净区域，可以根据安装条件进行结构设计。

BFU控制系统

从单机运行到集中控制

单机控制→风速调节→多台群控→集中控制→远程监控

根据项目要求，BFU可以配置不同控制方案。对于需要多台设备统一管理的洁净室，可以进一步考虑群组控制及集中控制系统。

控制方式应根据电机类型、现场电气系统以及客户自动化要求进行确认。

艾立工业BFU箱体材料——根据环境选择箱体材料

艾立工业制造能力——从风机、电机、过滤器到洁净设备

艾立工业围绕洁净空气处理设备建立了涵盖风机、电机、过滤器、钣金结构及控制系统的产品制造体系。

风机与电机

根据洁净设备的风量、静压和控制要求进行产品匹配。

过滤器

配置HEPA、ULPA等高效过滤方案。

钣金制造

根据BFU尺寸和内部结构进行箱体加工。

控制系统

根据电机及项目控制需求配置调速和控制方案。

整机装配

完成风机、过滤器、箱体及控制部件的整机装配与产品检查。

通过多个环节的协同，可以更方便地针对BFU项目中的尺寸、材料、过滤器和控制要求进行组合配置。

BFU技术参数

说明：BFU的风量、静压、功率、噪音等参数与产品尺寸、风机、电机、过滤器阻力及系统工况有关，因此最终参数应以具体型号和技术方案为准。

BFU选型

如何选择合适的BFU？

01 洁净等级→02 房间面积→03 安装空间→04 目标风量→05 系统静压→06 过滤器等级→07 风机与电机→08 控制方式→09 安装形式→10 BFU数量

建议提供这些信息

洁净室面积 · 洁净等级 · 房间高度 · 安装位置 · 目标风速 · 风量要求 · 静压 · 过滤等级 · 电源 · 控制方式 · BFU数量

如果项目还没有完整的风量和静压数据，也可以先提供房间尺寸、洁净等级、安装空间及空调系统信息，再进行后续选型。

BFU风机过滤单元常见问题

什么是BFU？

BFU是Blower Filter Unit的缩写，是将Blower/Fan、过滤器和送风结构组合在一起的洁净送风设备，可用于洁净室及局部洁净空间的空气过滤与送风。

BFU和FFU有什么区别？

BFU和FFU都属于带动力的过滤送风设备，但不同厂家的产品定义和结构存在差异。BFU通常强调Blower与过滤器组合，并可以采用风管连接型或自循环型结构；FFU通常是风机与过滤器组成的模块化送风单元。具体需要根据产品结构和项目系统进行判断。

BFU可以使用HEPA过滤器吗？

可以。HEPA是BFU常见的过滤器配置之一，具体过滤等级需要根据洁净等级、目标颗粒物控制要求和系统阻力进行选择。

BFU可以使用ULPA过滤器吗？

可以。对于需要更高等级颗粒物控制的洁净环境，可以根据项目要求选择ULPA过滤器。

BFU可以连接空调风管吗？

可以。部分BFU采用风管连接型结构，由上游空调系统提供空气，再经过BFU过滤后送入洁净空间。

BFU可以自循环吗？

可以。部分产品采用自循环结构，从洁净室内部取风，经风机和过滤器处理后再次送入室内。具体结构需要根据项目方案确认。

BFU适合安装在洁净室吊顶吗？

可以。吊顶安装是BFU常见的应用方式之一，可以根据洁净室吊顶结构和安装空间进行产品尺寸及安装方式设计。

BFU可以使用EC电机吗？

可以。是否采用EC电机需要结合风量、静压、电源和控制要求确定。对于需要调速或集中控制的项目，可以根据具体方案选择相应电机和控制系统。

BFU可以定制尺寸吗？

可以。BFU的尺寸需要结合安装空间、过滤器尺寸、风量和内部结构确定，因此可以根据项目条件进行定制。

BFU可以使用不锈钢箱体吗？

可以。根据项目要求，可以选择SUS304、SUS316等不锈钢材料，也可以根据环境和项目标准选择其他箱体材料。

BFU需要多久更换一次过滤器？

过滤器更换周期没有统一固定值，会受到洁净室环境、空气含尘量、运行时间和过滤器初阻力变化等因素影响。实际维护时建议结合过滤器压差、洁净室管理要求及设备运行状态进行判断。

BFU如何确定风量？

需要结合洁净室面积、洁净等级、换气要求、目标风速、过滤器阻力及系统静压综合确定，而不是只根据房间面积选择一个固定风量。

BFU价格是多少？

BFU价格与产品尺寸、风机、电机、过滤器、箱体材料、控制方式和采购数量有关。确定具体配置后才能进行准确报价。

艾立工业可以定制BFU吗？

可以。艾立工业可以根据安装空间、洁净等级、风量、静压、过滤器、电机、材料及控制要求进行BFU产品配置和结构设计。
