艾立工业FFU电脑群控系统

FFU电脑群控系统｜集中控制、分区管理与实时监控

通过FFU控制器、通信网络、专用网关和电脑上位机，将洁净室内多台FFU连接至统一管理平台，实现单台控制、群组控制、框选控制、虚拟分区、运行状态监控、报警记录及数据统计等功能。

单台FFU → FFU控制器 → 通信网络 → 专用网关 → 电脑上位机 → 集中管理

[ 获取系统方案 ]

 什么是FFU电脑群控系统？

将分散的FFU纳入统一控制平台

FFU电脑群控系统主要由电脑上位机、交换机（根据现场工况确定）、FFU专用网关以及FFU单元组成。

通过该系统，可以在电脑上对现场FFU进行单台监控，包括调速控制、启停控制和运行状态查询，也可以通过框选方式选择指定FFU进行控制和监控。

系统基本组成

系统控制逻辑

FFU → 控制器 → 通信网络 → 专用网关 → 上位机 → 控制与监控

为什么需要电脑FFU群控系统？

当洁净室有几百、几千、几万台FFU

单台FFU控制适合小规模应用。但当洁净室中的FFU数量增加后，逐台调整设备的启停和运行参数，会让现场管理变得复杂。

例如：

• 不同区域需要不同运行状态

• 某一区域需要统一调整风速

• 某一台FFU出现异常需要快速定位

• 设备维护需要查询运行状态

• 生产区域需要按班次调整运行方式

这时候，需要从“单台设备控制”转向“网络化集中管理”。

系统由哪些部分组成？

五个层级，组成完整FFU群控系统

01｜FFU单元

每台FFU作为一个独立控制节点，具有独立且不重复的ID地址。系统可以识别不同FFU，并对其进行单台控制和状态查询。

02｜FFU控制器

负责接收控制指令并完成FFU启停、调速及状态通信。现有控制器资料显示，EC风机控制器可以实现启停、无级调速，并支持单控、群控、分区控制和RS485通信。

03｜通信网络

通过RS485等通信方式连接现场FFU控制节点。具体通信方式、线缆、地址及协议参数根据系统配置确定。

04｜专用网关

负责现场FFU网络与上位机之间的数据通信。现有艾立工业系统资料中的专用网关可管理多个分区，并支持IP、波特率等参数配置，同时具备FFU控制、离线统计以及输入输出接口。

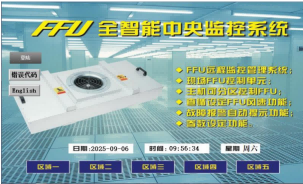

05｜上位机监控软件

在电脑端集中显示和管理FFU。可以查看不同区域、不同FFU的运行状态，并进行单控、群控和框选控制。

艾立工业FFU电脑群控系统的核心功能

根据实际洁净室布局进行集中管理

艾立工业现有FFU群控上位机包含单控、群控、任意框选控制、虚拟分区、声音报警、报警记录、操作记录、值班运行记录、区域高亮、一键开机、报警历史查询、电子看板、统计、区域展示、表格展示、Logo自定义、开机画面自定义、区域名称自定义、值班功能、软件多开及数据统计转发等功能。

单台FFU控制——独立查看和控制指定FFU

对于需要单独查看或调整的FFU，可以在上位机中针对单台设备进行操作。

单台控制内容

FFU群控系统资料明确支持单台FFU调速、启停和运行状态查询。

FFU群组控制——多台FFU按照控制关系统一操作

当多个FFU需要按照相同的控制逻辑进行管理时，可以使用群控方式。

群控逻辑

选择FFU → 建立控制关系 → 执行群控 → 查看设备状态

群控管理对象

任意框选控制——直接选择需要控制的FFU

系统支持通过框选方式选择指定FFU进行控制和监控。

操作逻辑

进入监控界面 → 框选FFU → 选择控制操作 → 查看设备状态

框选功能

虚拟分区管理

根据实际生产区域重新组织FFU

洁净室不是一个完全相同的空间。不同生产区域、设备区域和工艺区域可能具有不同的运行要求。FFU在安装和布线过程中形成的实际分区，与后续生产管理所需要的功能区域可能存在差异。

因此，艾立工业FFU群控系统可以按照项目实际布局建立，可以重新组织已有分区。

区域管理逻辑

实际FFU分区 → 自定义区域 → 区域管理 → 区域控制

自定义区域

选中自定义区域后，可以对该区域所属分区的FFU进行启动或停机操作。

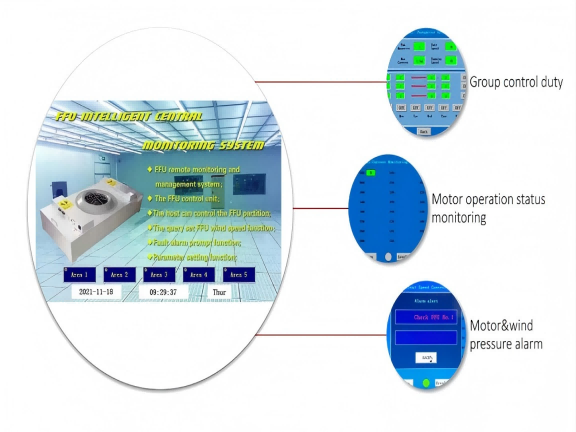

实时监控——在电脑端集中查看FFU运行状态

实时监测界面可以显示网关列表和FFU列表。

网关信息

FFU监控信息

FFU状态可视化

通过颜色快速识别设备状态

在监控界面中，系统使用不同颜色区分FFU状态。

同时，绿色饼图用于表示当前页面的FFU总数量。

区域查询与设备查询——快速定位需要查看的FFU

实时监测页面支持根据区域名称或FFU名称进行查询。

查询方式

输入区域名称 → 点击查询 → 查看该区域FFU

输入FFU名称 → 点击查询 → 查看指定FFU状态

查询内容

报警与故障管理——发现异常，不必逐台排查

群控系统可以将设备异常集中显示。

当发生报警时，操作人员可以通过监控界面确认对应设备及区域。

系统现有功能包括：

报警显示→声音提醒→报警确认→报警记录→历史查询

压差与驱动状态——不只是看“开没开”

如果FFU配置了相应压差检测部件，并且控制器具备对应接口，系统可以进一步获取相关压差信号。

现有系统监控界面可以显示：

压差报警

驱动器报警

通信状态

工作状态

这些信息可以帮助维护人员进一步判断设备运行情况。

与厂务及自动化系统对接——FFU控制系统可以成为洁净室自动化的一部分

大型洁净厂房中，FFU控制系统可以根据项目要求与其他系统进行数据交互。

系统关系

FFU → 群控系统 → 厂务系统

FFU → 群控系统 → BMS

FFU → 群控系统 → PLC

FFU → 群控系统 → 消防控制系统

实际通信接口、协议和对接方式需要根据项目自动化架构确认。

多客户端与系统对接——为其他自动化系统预留数据连接方式

专用网关最多可以连接5个客户端，除使用艾立工业提供的上位机外，还可以根据项目需求用于对接厂务系统、消防控制系统等其他自控系统。

系统连接关系

FFU → 专用网关 → 艾立工业上位机

FFU → 专用网关 → 厂务系统

FFU → 专用网关 → 消防控制系统

FFU → 专用网关 → 其他自控系统

实际接口、通信协议及对接方式需要根据具体项目确认。

艾立工业FFU群控系统的核心特点——从设备控制到系统管理

为什么采用电脑群控？

当FFU数量增加，管理方式也需要升级

单台设备管理

操作人员 → 单台FFU → 启停/调速 → 查看状态

电脑群控管理

操作人员 → 电脑上位机 → 区域/群组/单台FFU → 集中控制 → 状态反馈

群控系统并不是改变FFU本身的洁净送风功能，而是通过通信和软件管理，让多台FFU能够按照项目需要进行集中操作和状态查看。

艾立工业FFU群控系统的全产业链基础——从FFU设备到控制系统协同设计

艾立工业的FFU相关产品体系涵盖：

这使FFU设备、控制器和群控系统之间能够从项目需求出发进行整体配置。

FFU电脑群控系统的应用场景

面向多台FFU集中管理的洁净环境

具体系统配置需要根据项目FFU数量、洁净室布局和控制需求确定。

艾立工业FFU电脑群控系统的核心特点

从设备控制到系统管理

FFU电脑群控系统FAQ——常见问题

1. 什么是FFU电脑群控系统？

FFU电脑群控系统通过电脑上位机、FFU专用网关和FFU单元组成控制与监控系统，可以对现场FFU进行单台控制、调速、启停及运行状态查询，也支持框选控制。

2. FFU群控系统可以控制单台FFU吗？

可以。系统支持单台FFU的调速、启停控制和运行状态查询。

3. 可以同时控制多台FFU吗？

可以。系统支持群控，并支持任意框选控制。

4. 可以按照洁净室区域管理FFU吗？

可以。系统支持虚拟分区和自定义区域，可以根据项目实际管理方式重新组织区域。

5. FFU群控系统可以调节风速吗？

可以。具体调速范围取决于FFU所采用的控制器及电机配置。

6. 可以查看FFU实时运行状态吗？

可以。实时监测页面可以显示FFU所属网关、区域、名称、编号、设定转速、实时转速、通信状态、工作状态等信息。

7. 系统可以显示FFU报警吗？

可以。系统支持报警提示，并可以通过声音提醒新报警。电脑需要连接外放设备才能实现声音提醒。

8. 可以查询历史报警吗？

可以。上位机包含报警记录和历史查询功能。

9. 可以查看操作记录吗？

可以。系统包含操作记录功能。

10. 什么是FFU虚拟分区？

虚拟分区用于根据实际生产或管理需求，对已经建立的FFU分区重新组合，使系统中的区域管理方式更加贴合实际使用需求。

11. 一台专用网关可以连接多少台FFU？

现有专用网关最多支持6个分区，每个分区最多60台FFU，总计最多360台。

12. 一个网关可以连接多少个客户端？

现有专用网关最多可以连接5个客户端。

13. FFU群控系统支持RS485吗？

艾立工业相关FFU控制器资料支持485通信，具体通信方式根据最终控制器和系统配置确定。

14. 可以对接厂务系统或消防控制系统吗？

现有专用网关支持最多5个客户端，可用于根据项目需求对接厂务系统、消防控制系统等其他自控系统。具体接口及对接方式需要根据项目确认。

15. FFU群控系统可以做一键控制吗？

现有软件包含一键开机及FFU总控功能，可以根据实际分区进行统一控制。

16. FFU群控系统可以设置值班运行吗？

可以。系统包含值班功能和值班运行记录，并支持每天设置多个值班时间段。

17. FFU群控系统可以自定义区域名称吗？

可以。系统支持自定义区域名称，并可以对自定义区域中的分区进行管理。

18. FFU群控系统价格是多少？

系统价格与FFU数量、控制器、网关数量、上位机功能、通信网络以及是否需要其他系统对接有关，需要根据具体项目配置确认。

艾立工业FFU产品系列

艾立工业提供多种类型FFU，可按维护方式、功能特性、应用场景及尺寸规格进行分类选型，同时支持非标定制。

下更换式FFU（底部换滤网）

维护人员无需攀爬，在地面即可完成滤网更换，有效降低登高作业风险。

采用底部更换滤网设计，单台滤网更换耗时较短，适用于层高不低于2.4m的洁净室。风量范围900-1500m³/h，运行噪音≤58dB，箱体材质可选304不锈钢、镀铝锌板、铝板、烤漆钢板等不同的材质。

上更换式FFU（顶部换滤网）

维护人员从吊顶上方技术夹层进行操作，不占用洁净室内部作业空间。

采用顶部更换滤网方式，这是传统FFU的标准维护方式，适用于吊顶上方有足够维护空间的洁净室，适合常规洁净室吊顶安装场景。

超薄型FFU/EFU

适配EFEM、Load Port等半导体微环境，满足层高受限空间的洁净需求。

专为半导体制造设备及紧凑型空间研发，风机主体厚度压缩至70mm。采用自研直流电机与高精度动平衡铝合金风轮。可选配PTFE无硼超细滤网。控制接口支持RS485/Modbus协议，箱体材质可选轻量化铝合金或不锈钢。

直流FFU风机过滤单元

搭载直流无刷电机，可比交流FFU节能30%-50%，支持无级调速与智能群控。

采用直流无刷电机驱动，电能转化效率更高，平均功率约60W-180W。支持0-100%无级调速。运行噪音约52-58分贝，比交流FFU低5-7分贝。支持RS485/Modbus协议接入中央监控系统。

防爆FFU风机过滤单元

电机与电气系统满足防爆规范要求，专为锂电新能源等易燃易爆环境设计。

针对锂电池产线的实际工艺段和防爆分区，进行设备材质、电机选型与电气设计的针对性优化。采用防爆电机与防静电箱体材质，满足相关防爆规范要求。曾为锂电池新建产线加急定制，5天内完成生产、配送与现场调试。

防静电FFU风机过滤单元

防静电FFU集成静电消除装置实时中和气流电荷，避免静电放电对精密电子产品的损害。

针对半导体与电子制造特性，箱体材质及滤网均可提供防静电处理选项。通过集成静电消除装置，电离空气产生正负离子，有效中和气流中的静电荷。可选防静电复合涂层，表面电阻稳定，粉尘吸附量可有效降低。

不锈钢FFU过滤单元

艾立工业不锈钢FFU全不锈钢箱体耐腐蚀且不易滋生微生物，适用于医药、食品等卫生要求较高的场景。

箱体采用SUS304或SUS316L不锈钢制造，具有较强的耐腐蚀和抗氧化能力。适用于食品工业、生物医药、腐蚀性气体环境等对卫生要求较高的场景。表面经精细化抛光处理，便于清洁和消毒，结构设计减少缝隙与死角。

大风量FFU单元

艾立工业大风量FFU风速可定制至2m/s以上，满足精密涂布、干燥固化等对大风量送风的工艺要求。

适用于对送风量有较高要求的工艺场景，如精密涂布、干燥固化等需要较强气流携带热量的工序。电机功率和风机选型按高风量需求重新匹配，确保大风量下仍保持较低噪音和稳定运行。

SMT贴片机专用FFU/EFU

专为松下、ASM、富士等主流贴片机定制，机身高度可定制。

可直接无缝嵌装在贴片机顶部安全罩上，无需对进行改造。可选除静电款，带屏幕款等。除松下外，也可适配ASM、富士、雅马哈等品牌机型。

半导体设备端EFU/FFU

专为EFEM、Load Port、Sorter、Stocker、OHT及半导体清洗设备配套，支持与设备PLC联动控制。

对气流均匀性、无振动及长期连续运行有较高要求，适配各类半导体设备通讯协议。典型应用场景包括EFEM设备前端模块、晶圆传送盒接口、晶圆分选机、晶圆仓储系统、OHT天车内部微环境及半导体清洗设备等。

面板显示制造专用FFU

适用于TFT-LCD、AMOLED等面板产线，满足Array、Cell、Module工序对洁净度的差异化需求。

面板制造中，微小灰尘或纤维均可导致亮点、暗点、坏点等缺陷。艾立工业FFU可形成稳定的垂直层流送风，风速稳定在0.45m/s，确保粒子沉降效率较优。针对AMC气态分子污染物，可搭配化学过滤器去除酸碱及有机物。洁净度可满足LCD生产ISO 4-5级、OLED生产ISO 3-4级的要求。

锂电新能源专用FFU

艾立工业锂电行业专用FFU适用于极片涂布、电芯卷绕、电解液注液等工艺环节，从容应对高粉尘环境。

锂电池生产中，金属碎屑及导电性粉尘直接影响电池性能与安全性。艾立工业防护款FFU单元配HEPA或ULPA过滤器，高效拦截粉尘及纤维污染物。注液区可选用防爆FFU，杜绝静电火花风险，确保生产安全。

让FFU控制从单台操作走向集中管理

从FFU数量、洁净室布局到控制需求，艾立工业可以根据您的项目情况进行群控系统配置。

无论是新建洁净室，还是现有FFU系统的集中控制改造，都可以先从FFU数量、设备型号和现场布局开始确认。
