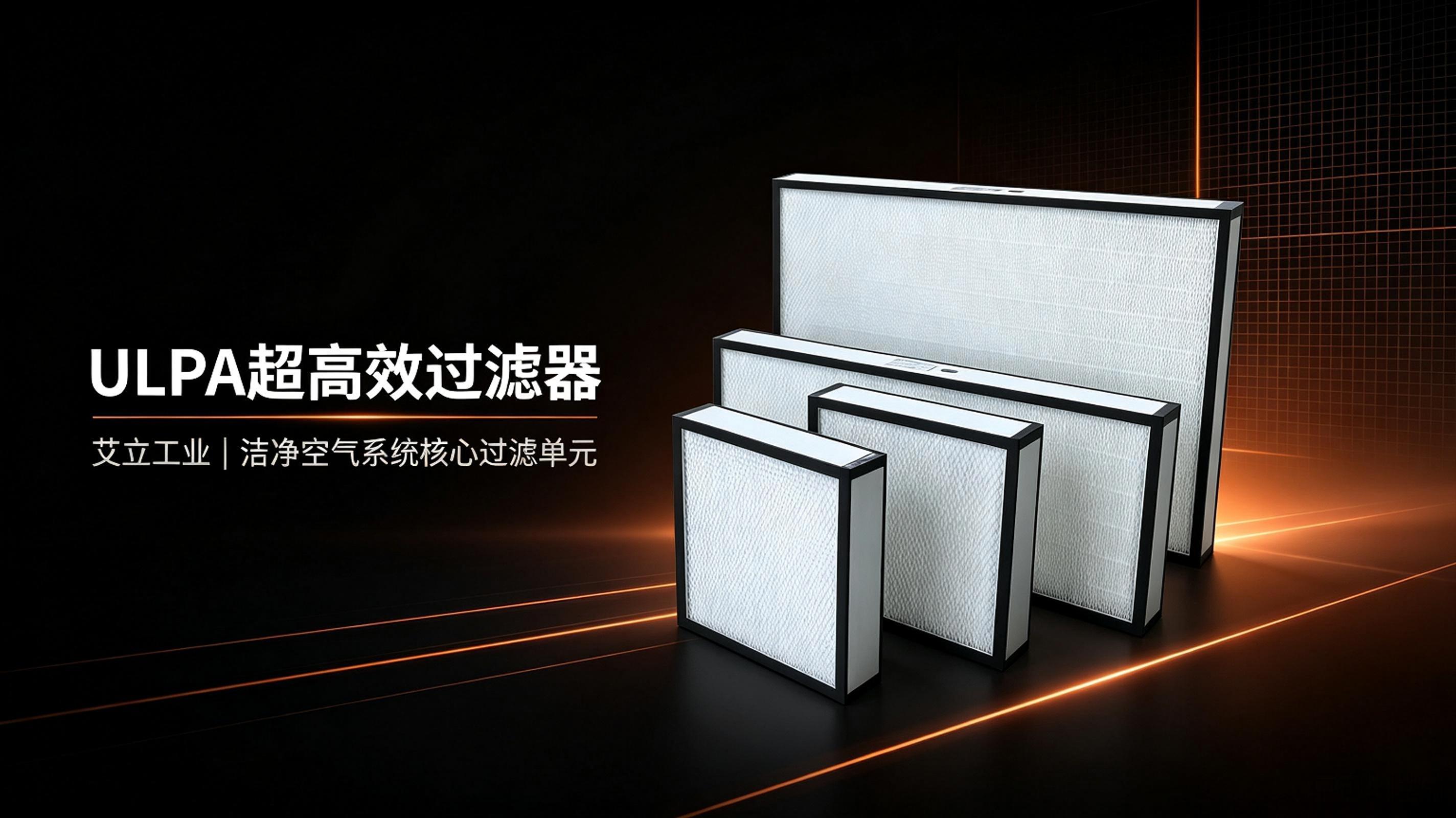

ULPA超高效过滤器

ULPA（Ultra Low Penetration Air）过滤器是一类用于高洁净空气处理系统的超高效过滤器，主要通过高效滤料和合理的折叠结构，对空气中的微细颗粒进行过滤。

与普通空气过滤器相比，ULPA过滤器通常应用于对颗粒控制要求较高的洁净环境。U15、U16、U17属于ULPA等级范围，其效率评价通常与EN 1822、ISO 29463等过滤器测试与分级体系相关，具体等级应结合实际测试方法和检测报告确认。

艾立工业ULPA过滤器可根据实际安装空间和系统要求配置不同的过滤等级、尺寸、框架及密封结构，使过滤器能够与FFU、HEPA BOX、洁净棚、洁净室送风系统等设备进行匹配。

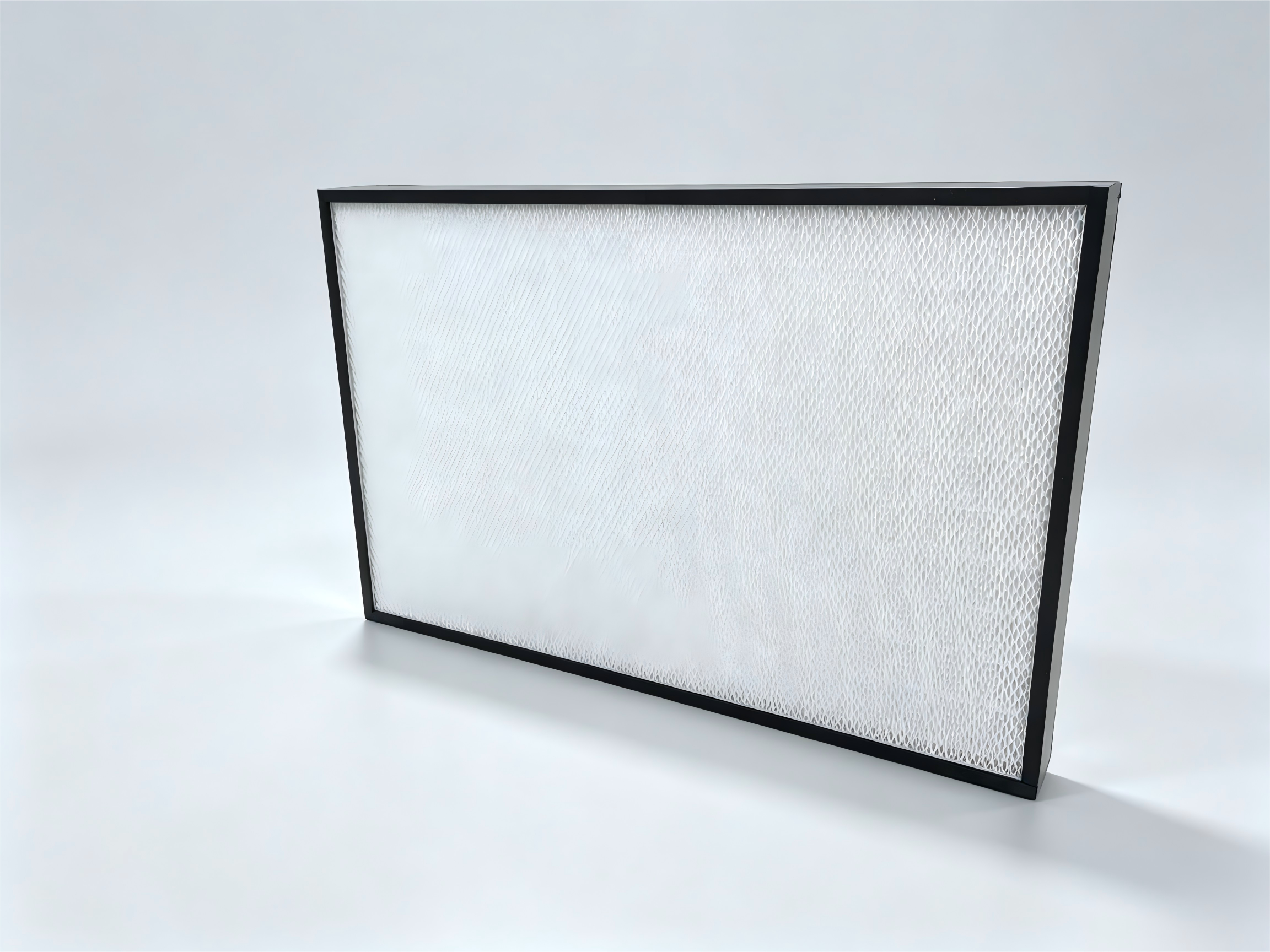

艾立工业ULPA超高效空气过滤器的结构组成

ULPA过滤器通常由滤料、框架、折叠结构、密封材料及保护网等部分组成。不同项目可以根据安装结构和洁净环境要求选择相应的配置。

该系列可采用玻纤或PTFE低阻滤料，铝型材框架经表面氧化处理，并可根据安装方式选择EPDM垫片、液槽或整体PU密封等形式。

ULPA过滤等级怎么选择

ULPA过滤器常见的U15、U16、U17等级，在EN 1822/ISO 29463体系下以MPPS（最易穿透粒径）相关测试结果进行评价，因此不能简单使用某一个固定粒径下的效率数值来替代过滤器等级。

参考ISO 29463相关分类资料：

艾立工业ULPA过滤器可根据项目洁净等级、系统风量、设备阻力和安装空间，对U15、U16、U17等等级进行选型。

艾立工业ULPA超高效过滤器产品特点

高等级过滤配置 → U15、U16、U17可选

根据洁净环境要求选择相应过滤等级，并结合实际系统参数确定滤料和结构。

密褶式滤料结构 → 增加有效过滤面积

通过折叠滤料在有限安装空间内形成较大的有效过滤面积，适合洁净室及设备内部空间有限的应用。

多种密封结构 → 适配不同安装方式

可配置垫片密封、液槽密封及刀边密封结构，用于匹配不同过滤器安装框架。

铝型材框架 → 适合洁净设备安装

页面现有产品资料采用铝型材框架并进行表面氧化处理，也可根据项目要求确认其他框架材料。

玻纤与PTFE滤料 → 根据工况选择

常规项目可以根据过滤等级、风量和阻力要求选择玻纤滤料；对于对材料和阻力有特殊要求的项目，可进一步确认PTFE滤料方案。

过滤器尺寸可定制 → 匹配不同设备

除常用尺寸外，可根据FFU、HEPA BOX、洁净室吊顶及设备内部安装尺寸进行非标设计。

ULPA过滤器与HEPA过滤器有什么区别

HEPA和ULPA都属于高效空气过滤器，但对应的过滤等级和应用要求有所不同。

简单理解：

HEPA → 重点满足较高等级的颗粒过滤要求

ULPA → 面向更高等级颗粒控制需求

在EN 1822/ISO 29463相关分类体系中，H13、H14属于HEPA范围，U15、U16、U17属于ULPA范围。两者的等级评价涉及MPPS测试，并不是简单按照“0.3μm过滤效率”进行横向比较。

因此，选择HEPA还是ULPA，应结合洁净等级、工艺要求、设备结构、风量和过滤器阻力进行综合判断。

艾立工业ULPA超高效空气过滤器常见应用

ULPA过滤器主要用于对空气中微细颗粒控制有较高要求的环境，半导体、电子、医药、生物实验室、光学及洁净室等均属于常见应用方向。

ULPA过滤器在FFU系统中的应用

ULPA过滤器可以作为FFU的末端过滤组件，与风机、箱体和控制系统组成洁净送风单元。

在这种应用中，过滤器并不是单独进行选型，而是需要与FFU的风机性能、额定风量、静压、过滤器阻力以及安装尺寸进行匹配。

FFU风机 → ULPA过滤器 → 洁净空气送入工作区域

对于半导体、精密电子及其他高洁净度场景，可以根据设备结构确定过滤器尺寸和过滤等级，再结合实际风量选择相应的FFU配置。

艾立工业本身具备风机、过滤器、FFU及控制系统的生产和研发能力，在做洁净送风设备时，可以从过滤器、风机到控制部分进行系统匹配，这也是产品定制时比较重要的一项基础条件。

ULPA过滤器在HEPA BOX中的应用

ULPA过滤器也可以安装在HEPA BOX或其他高效送风装置中。

常见结构为：

空调系统 → 风管 → HEPA BOX/ULPA BOX → ULPA过滤器 → 洁净室

对于液槽密封和刀边密封结构，需要提前确认过滤器安装框架尺寸及密封结构，避免过滤器与箱体之间出现安装不匹配的问题。

因此，在采购ULPA过滤器时，除了提供长、宽、高尺寸，还建议同时确认：

过滤等级 → 额定风量 → 初阻力 → 框架结构 → 密封方式 → 安装方向

艾立工业ULPA过滤器规格参数

具体产品参数可根据过滤等级、尺寸和安装结构进行调整。实际使用条件应以具体型号确认。

艾立工业ULPA超高效过滤器常用尺寸参考

于过滤等级、滤料、尺寸和风量变化都会影响初阻力，因此实际项目应以最终确认的技术参数为准。

ULPA项目如果选择U15/U16/U17，应以对应ULPA等级的正式技术参数和检测数据作为最终依据。

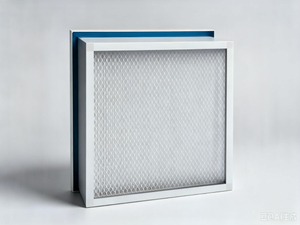

液槽密封ULPA过滤器

液槽密封适用于需要较高密封可靠性的洁净送风设备。

选型时应确认：

液槽尺寸 → 液槽位置 → 刀口尺寸 → 过滤器高度 → 安装方向

艾立工业可根据过滤箱体结构配合确认过滤器尺寸和密封形式，减少设备设计阶段反复修改。

ULPA过滤器如何选型

ULPA过滤器并不是过滤等级越高就一定越适合所有系统。选择时需要综合考虑洁净等级、工艺要求、风量、初阻力、安装空间和后期维护方式。

推荐按照以下顺序确定：

洁净要求 → 确定U15/U16/U17 → 确定额定风量 → 确定过滤器尺寸 → 确定框架 → 确定密封方式 → 确认阻力 → 确认检测要求

如果用于FFU，则还需要进一步核对：

FFU型号 → 风机静压 → 过滤器阻力 → 设计风量 → 面风速 → 控制方式

如果用于HEPA BOX，则重点确认：

箱体尺寸 → 安装框架 → 液槽/刀边结构 → 过滤器尺寸 → 密封方式

艾立工业ULPA超高效过滤器定制服务

不同洁净室和设备的安装空间并不完全一致，因此ULPA过滤器通常需要根据设备结构进行定制。

艾立工业可根据项目需求确认以下内容：

对于非标过滤器，建议在项目初期直接提供设备安装图、原过滤器尺寸或安装框架尺寸，便于根据实际结构确认产品方案。

艾立工业ULPA过滤器的生产配套

艾立工业长期从事洁净设备及空气过滤产品的研发和生产，生产体系覆盖过滤器、风机、FFU、EFU及相关控制系统。对于需要ULPA过滤器配套FFU的项目，可以从过滤器尺寸、过滤等级、风机参数和控制方式几个方面进行协同确认。过滤器 → 风机 → FFU箱体 → 控制系统

这种配套方式适用于需要对洁净送风设备进行整体匹配的项目，也方便后续进行非标尺寸、特殊密封结构和设备集成方面的技术确认。

艾立工业过滤器生产车间

艾立工业电机生产车间

艾立工业FFU生产车间

艾立工业控制系统

ULPA过滤器安装与维护

安装ULPA过滤器时，应避免滤料受到碰撞、挤压或尖锐物划伤。

安装前建议检查：

过滤器外观 → 框架尺寸 → 密封垫状态 → 安装框架 → 密封结构

安装过程中，应确保过滤器与安装框架之间贴合良好。

使用过程中，可以根据洁净室粒子监测、系统风量、过滤器阻力和设备运行状态判断是否需要更换，而不建议仅按照固定时间周期判断。

当过滤器阻力明显变化或洁净环境指标出现异常时，应结合现场检测结果检查过滤器、密封结构及上游空气处理系统。

ULPA过滤器FAQ

ULPA过滤器是什么？

ULPA是Ultra Low Penetration Air的缩写，用于表示超高效空气过滤器。U15、U16、U17是常见的ULPA过滤等级。

ULPA过滤器和HEPA过滤器有什么区别？

HEPA通常对应H13、H14等等级，ULPA通常对应U15、U16、U17等更高过滤等级。具体等级应按照对应标准的测试方法和检测结果进行判断。

U15、U16、U17有什么区别？

三者属于不同的ULPA过滤等级，主要区别在于标准规定的MPPS条件下过滤效率及允许穿透率。具体数值应结合采用的标准版本和检测报告确认。

ULPA过滤器可以用于半导体洁净室吗？

可以。ULPA过滤器常用于半导体及精密电子等对空气颗粒控制有较高要求的洁净环境。

ULPA过滤器可以安装在FFU上吗？

可以。ULPA过滤器可以作为FFU的末端过滤组件，但需要根据FFU风机静压、设计风量和过滤器阻力进行匹配。

ULPA过滤器可以安装在HEPA BOX里面吗？

可以。需要提前确认HEPA BOX的安装尺寸、框架结构、密封方式及过滤器高度。

ULPA过滤器有哪些密封方式？

常见有EPDM垫片密封、液槽密封、刀边密封以及整体PU密封等。具体形式应根据安装框架确定。

ULPA过滤器可以做非标尺寸吗？

可以。产品资料支持尺寸、过滤等级、框架及密封方式等定制。

ULPA过滤器可以使用PTFE滤料吗？

可以。艾立工业当前产品资料中提供玻纤滤料和PTFE低阻滤料配置，具体需要根据项目要求确认。

ULPA过滤器框架一般是什么材料？

当前产品可采用铝型材框架，并进行相应表面处理；特殊项目也可以根据安装和环境要求确认其他框架材料。

ULPA过滤器的使用寿命是多少？

没有统一固定的更换周期。实际寿命与进风空气质量、粉尘负荷、运行风量、过滤器阻力和洁净室运行条件有关。

ULPA过滤器什么时候需要更换？

可以根据过滤器阻力、洁净室粒子监测结果、系统风量以及设备运行状态综合判断。对于关键洁净环境，应结合现场维护标准执行。

ULPA过滤器的阻力是多少？

阻力与过滤等级、滤料、尺寸、面风速和过滤面积有关。同一尺寸的过滤器在不同等级和风量下，阻力也会不同，因此应以具体型号的测试数据为准。

ULPA过滤器能否用于高湿度环境？

需要根据滤料、框架、密封材料及实际湿度条件确认。对于高湿度或特殊工艺环境，建议在选型阶段明确环境参数。

ULPA过滤器可以用于洁净工作台吗？

可以根据洁净工作台的设计要求进行配置，需要结合风量、安装尺寸及洁净等级选择过滤等级。

ULPA过滤器可以用于生物实验室吗？

可以应用于部分需要高等级颗粒控制的实验室空气处理系统，具体应根据实验室功能和设计规范确定过滤等级。

ULPA过滤器需要检测吗？

对于半导体、精密电子、医药等关键应用，建议根据项目要求进行效率、阻力和泄漏等相关检测，并以检测结果作为验收依据。

ULPA过滤器可以提供检测报告吗？

可以根据具体产品和项目要求确认相应检测文件、产品参数及检测项目。

ULPA过滤器如何确定尺寸？

需要根据安装框架确定，建议提供设备图纸、原过滤器尺寸或安装开口尺寸，同时确认过滤器厚度、密封形式和安装方向。

ULPA过滤器采购时需要提供哪些参数？

建议提供过滤等级、长宽高尺寸、设计风量、安装方式、密封形式、滤料要求、框架材料和使用环境等信息。

ULPA超高效过滤器选型咨询

如果您正在为半导体、电子、显示面板、光学、医药或洁净室项目选择ULPA过滤器，可以根据以下信息进行选型：

过滤等级 → U15/U16/U17

尺寸 → 长×宽×高

风量 → m³/h

安装方式 → 垫片/液槽/刀边

滤料 → 玻纤/PTFE

框架 → 铝型材/其他材料

使用环境 → 温度/湿度/洁净等级

艾立工业可根据实际设备尺寸和空气处理要求，协助确认ULPA过滤器的尺寸、过滤等级、密封结构及配套方案。
