在洁净室、中央空调和工业空气处理系统中，当系统需要较大的空气处理量时，过滤器不仅需要满足相应的过滤效率，还需要在过滤面积、气流组织和运行阻力之间进行综合设计。

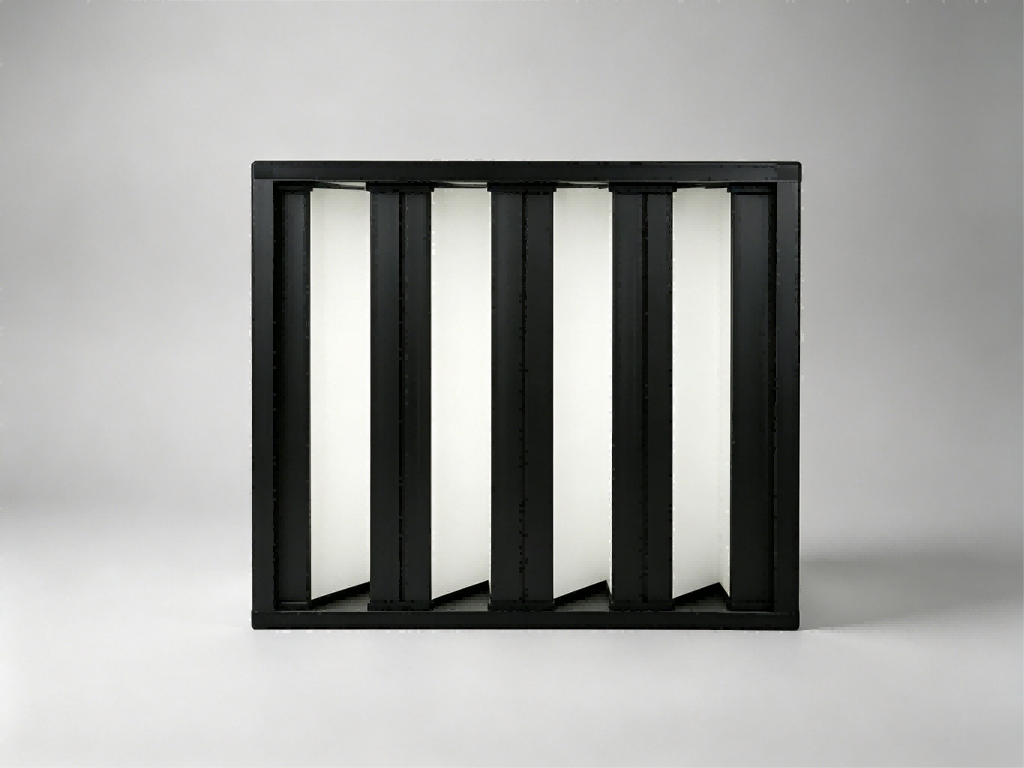

艾立工业大风量V型无隔板高效过滤器采用多个V型滤芯组合，通过合理利用过滤器内部空间增加有效过滤面积。与传统分隔式滤芯相比，V型结构能够在相同安装空间下形成较大的滤料展开面积，从而适用于需要较大风量的空气过滤系统。
产品采用玻璃纤维过滤材料，可根据应用要求提供H10、H13、H14过滤效率等级，并提供多种框架材料及尺寸配置。
对于洁净室、HVAC、工业厂房、实验室、数据中心等空气处理系统，可根据系统风量、安装尺寸、过滤效率和阻力要求进行选型。
| 数量： | |
|---|---|
在洁净室、中央空调及工业空气处理系统中，过滤器的有效过滤面积会影响其空气处理能力和运行状态。
艾立工业大风量V型无隔板高效过滤器采用多个滤芯组合形成V型结构，通过增加滤料展开面积，使产品适用于需要较大空气处理量的空气过滤系统。
产品采用玻璃纤维过滤材料，可根据应用要求配置H10、H13、H14等过滤效率等级，并支持不同尺寸和结构配置。
V型结构 ｜ 玻璃纤维滤料 ｜ H10/H13/H14 ｜ 尺寸可定制
在有限安装空间内增加滤料展开面积

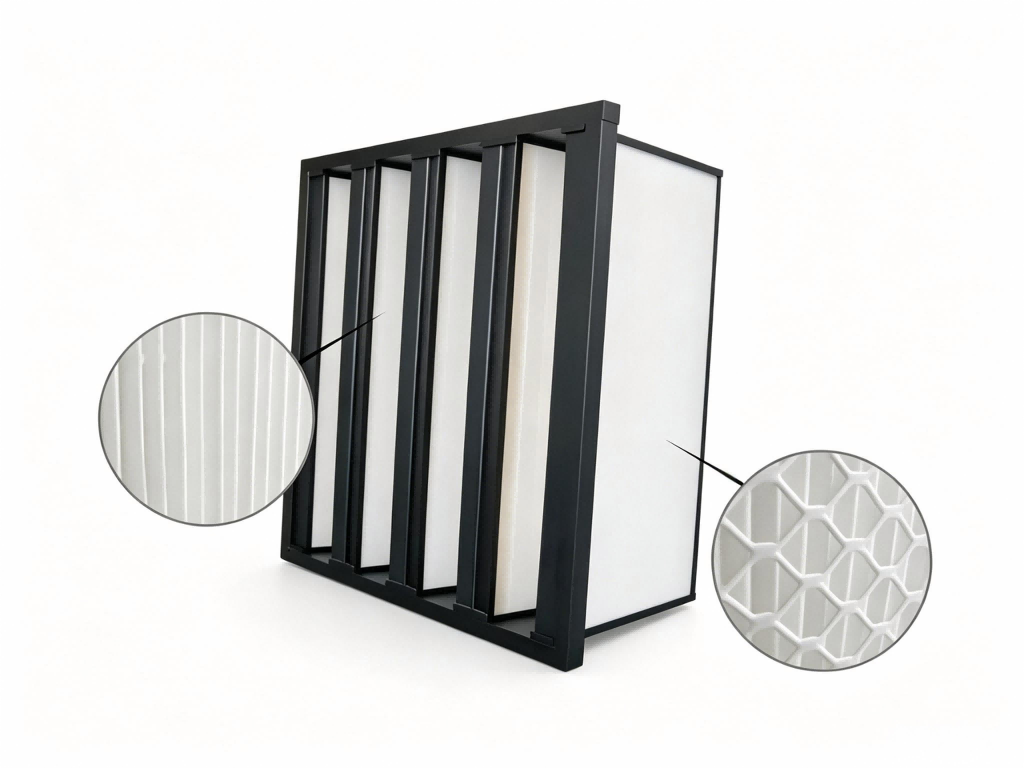

V型无隔板高效过滤器由多个滤芯按照V型结构组合而成。
相比单一平面过滤结构，V型结构可以在过滤器内部形成多个过滤面，使滤料获得更大的展开面积，适用于需要较大空气处理量的系统。
结构示意
外框结构 → 多组V型滤芯 → 增加滤料展开面积 → 用于大风量空气过滤
V型滤芯 | 无隔板结构 | 较大过滤面积 | 大风量应用 |
|---|---|---|---|
多组滤芯组合 | V型排列 | 增加滤料展开面积 | 适用于较大空气处理量 |
为较大空气处理量提供过滤配置
V型结构通过多个滤芯组合增加滤料展开面积，因此适用于需要较大空气处理量的空气过滤系统。
实际风量需要结合过滤器尺寸、过滤效率、面风速和系统设计条件进行确认。
较大滤料面积 ｜ V型结构
空气处理量匹配 ｜ 支持尺寸配置
H10 | H13 | H14 |
|---|---|---|
根据项目过滤要求选择 | 适用于较高过滤要求 | 适用于更高过滤效率要求 |
实际过滤效率及测试标准以具体产品配置和项目要求为准。
产品采用玻璃纤维过滤材料，框架可根据产品配置采用相应材料。
过滤材料 | 框架材料 | 滤芯结构 | 密封材料 |
|---|---|---|---|
玻璃纤维滤料 | 镀锌铁、塑料框 | 热熔胶结构 | 聚氨酯 |
V型无隔板结构 | 较大滤料展开面积 | 大风量应用 | 多种效率等级 |
|---|---|---|---|
多个滤芯组成V型结构 | 充分利用内部空间 | 适用于较大空气处理量 | H10/H13/H14 |
玻璃纤维滤料 | 多种框架材料 | 尺寸可配置 | 适用多种空气处理系统 |
玻璃纤维过滤材料 | 根据产品配置选择 | 支持标准及非标尺寸 | 洁净室、HVAC等 |
参数项目 | 参数 |
|---|---|
产品名称 | 大风量V型无隔板高效过滤器 |
结构形式 | V型无隔板结构 |
过滤材料 | 玻璃纤维过滤材料 |
框架材料 | 镀锌铁、塑料框 |
滤芯结构 | 热熔胶 |
过滤效率 | H10、H13、H14 |
最高工作温度 | 70℃ |
额定面风速 | 2.5m/s |
密封材料 | 聚氨酯 |
尺寸 | 支持标准及非标尺寸 |
定制方式 | 支持尺寸及结构配置 |
尺寸 W×H×D(mm) | 额定风量(m³/h) | 额定初始阻力(Pa) | 终阻力(Pa) | 过滤效率 |
|---|---|---|---|---|

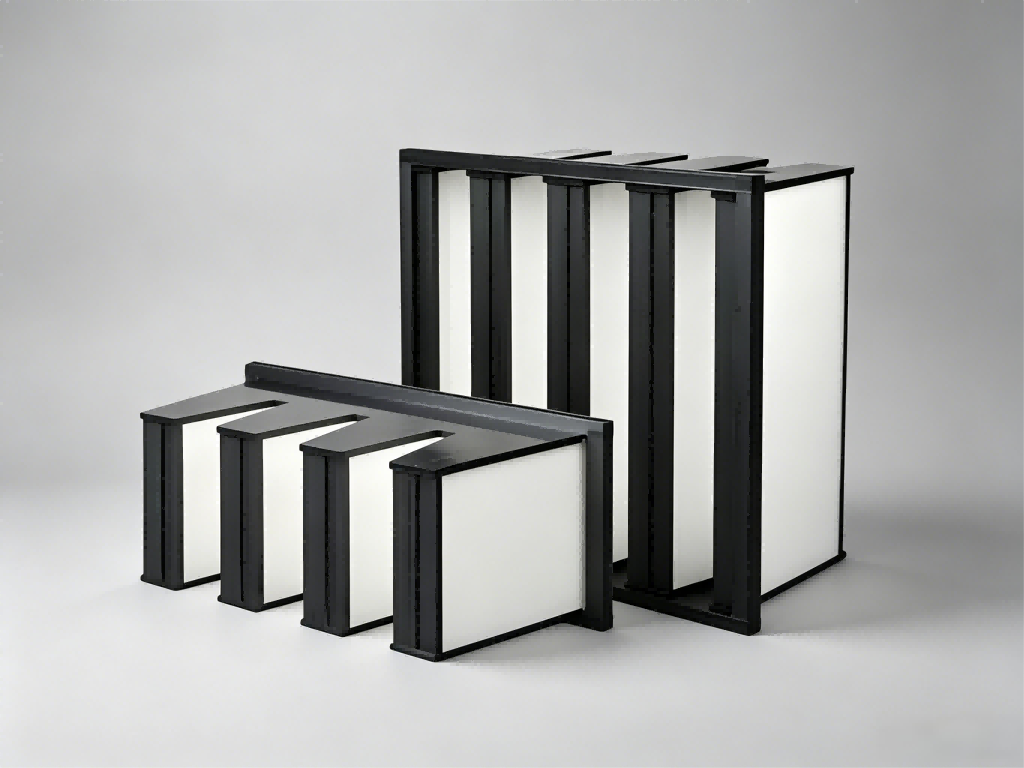

610×610×292 | 3400 | 105 | 110 | H13 |
610×305×292 | 1500 | 105 | 110 | H13 |
以上为参考规格，实际产品参数以具体型号及测试结果为准。
不同空气处理设备的过滤器安装尺寸不同，因此艾立工业的大风量V型无隔板高效过滤器可根据项目实际安装空间进行尺寸配置。
长度 → 宽度 → 高度 → 过滤效率 → 风量 → 阻力要求
安装尺寸 | 系统风量 | 过滤效率 | 阻力要求 |
|---|---|---|---|
W×H×D | m³/h | H10/H13/H14 | 根据系统确定 |
安装空间 | 使用环境 | 设备类型 | 项目要求 |
实际安装尺寸 | 洁净室/HVAC等 | 空气处理设备 | 根据项目确认 |
洁净室 | HVAC系统 | 工业厂房 | 实验室 |
|---|---|---|---|
洁净空气过滤 | 空气处理系统 | 工业空气过滤 | 实验环境空气处理 |
制药设施 | 电子制造 | 数据中心 | 商业建筑 |
空气洁净控制 | 生产环境空气处理 | 空气过滤系统 | 中央空调系统 |
V型高效过滤器的选型需要综合考虑系统风量、过滤效率、安装尺寸和系统阻力等因素。
01 系统风量 | 02 过滤效率 | 03 安装尺寸 | 04 初始阻力 |
|---|---|---|---|
确定空气处理量 | H10/H13/H14 | 确定W×H×D | 确认系统风机条件 |
05 终阻力 | 06 工作温度 | 07 框架材料 | 08 使用环境 |
确定维护条件 | 确认工作环境 | 根据项目选择 | 洁净室/HVAC等 |
不同空气处理设备对于过滤器的尺寸、风量和过滤效率要求不同。艾立工业可以根据项目提供的安装空间和系统参数进行产品配置。
提供安装尺寸 → 确认系统风量 → 确认过滤效率 → 确认产品结构 → 确认产品参数
尺寸 | 过滤效率 | 框架材料 | 产品结构 |
|---|---|---|---|
标准/非标尺寸 | H10/H13/H14 | 根据产品配置 | V型无隔板 |
系统风量 | 阻力要求 | 工作温度 | 使用环境 |
m³/h | Pa | ℃ | 根据项目确认 |
艾立工业产品覆盖空气过滤、空气净化和洁净设备多个产品类别，可根据不同项目提供相应的过滤产品及净化设备。
风机 | 过滤器 | FFU/EFU | 洁净设备 |
|---|---|---|---|
AC/EC/DC风机 | 初效/中效/高效过滤器 | FFU、EFU等 | 风淋室等 |
控制系统 | 钣金结构 | 空气净化设备 | 洁净室产品 |
自研控制系统 | 钣金加工 | 空气净化产品 | 多种洁净设备 |
V型无隔板高效过滤器由多个无隔板滤芯按照V型结构组合而成，通过增加滤料展开面积，适用于较大空气处理量的过滤系统。
主要适用于洁净室、HVAC、工业空气处理、数据中心及其他需要空气过滤的系统。
目前可提供H10、H13、H14等过滤效率等级，具体根据项目要求选择。
采用玻璃纤维过滤材料。
可以。可以根据设备安装空间、系统风量和过滤要求配置相应尺寸。
参考规格为610×610×292mm、H13，额定风量3400m³/h。实际风量需要结合具体产品配置和系统条件确认。
参考规格为610×305×292mm、H13，额定风量1500m³/h。实际参数以具体产品及测试结果为准。
可以，可用于HVAC空气处理系统，具体规格根据系统风量、安装空间和过滤效率要求选择。
可以。洁净室应用需要根据洁净等级、系统风量和过滤效率要求进行具体选型。
建议提供安装尺寸、系统风量、过滤效率、初始阻力、终阻力和工作环境等参数，由工程人员结合实际项目进行选型。
如果您正在设计或改造洁净室、HVAC、空调箱、工业空气处理或其他空气过滤系统，可以将过滤器安装尺寸、系统风量及过滤效率要求发送给艾立工业。
安装尺寸 | 系统风量 | 过滤效率 | 使用环境 |
|---|---|---|---|
W×H×D | m³/h | H10/H13/H14 | 洁净室/HVAC/工业等 |
提交项目参数 → 确认过滤器规格 → 确认产品配置 → 提供产品方案
