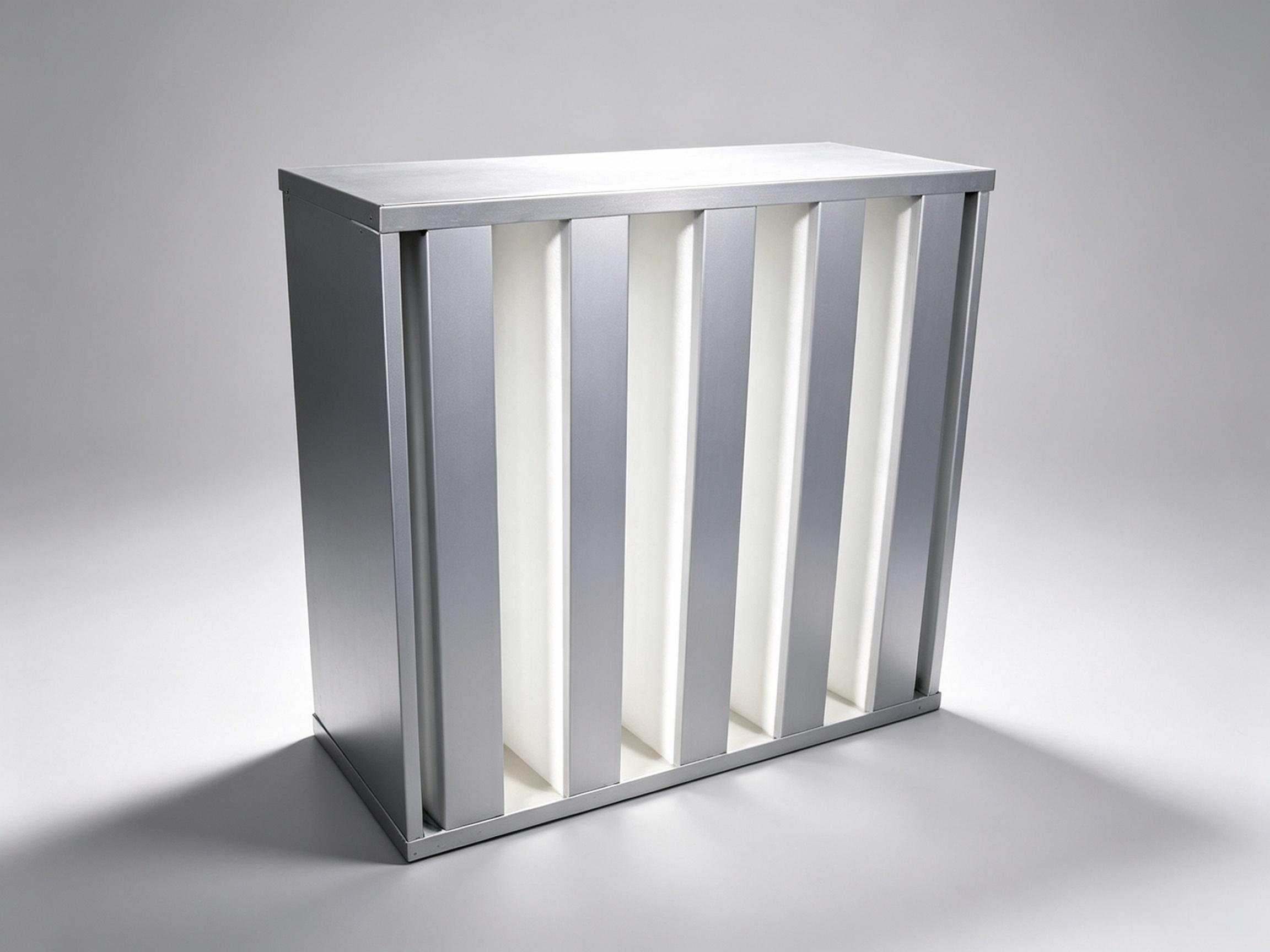

大风量箱式高效过滤器

艾立工业大风量箱式高效过滤器采用V型无隔板滤材结构，通过多组V型滤材排列增加有效过滤面积，在标准箱体尺寸内适应较大的空气处理量。

产品可根据空气处理系统的风量、安装空间、过滤效率、框架材质和密封形式进行配置，适用于空调箱(AHU)、洁净空调系统、工业通风系统、洁净室及其他需要高效空气过滤的设备。

与传统平面或单组滤材结构不同，V型结构将滤材折叠并组合成多个过滤单元，在不单纯增加迎风面积的情况下扩展有效过滤面积。实际阻力、风量和过滤效率需要结合滤材、尺寸及系统工况进行确定。行业资料也将 V-Bank 结构用于大风量空气处理和洁净环境过滤。

艾立工业大风量箱式高效过滤器产品结构与过滤原理

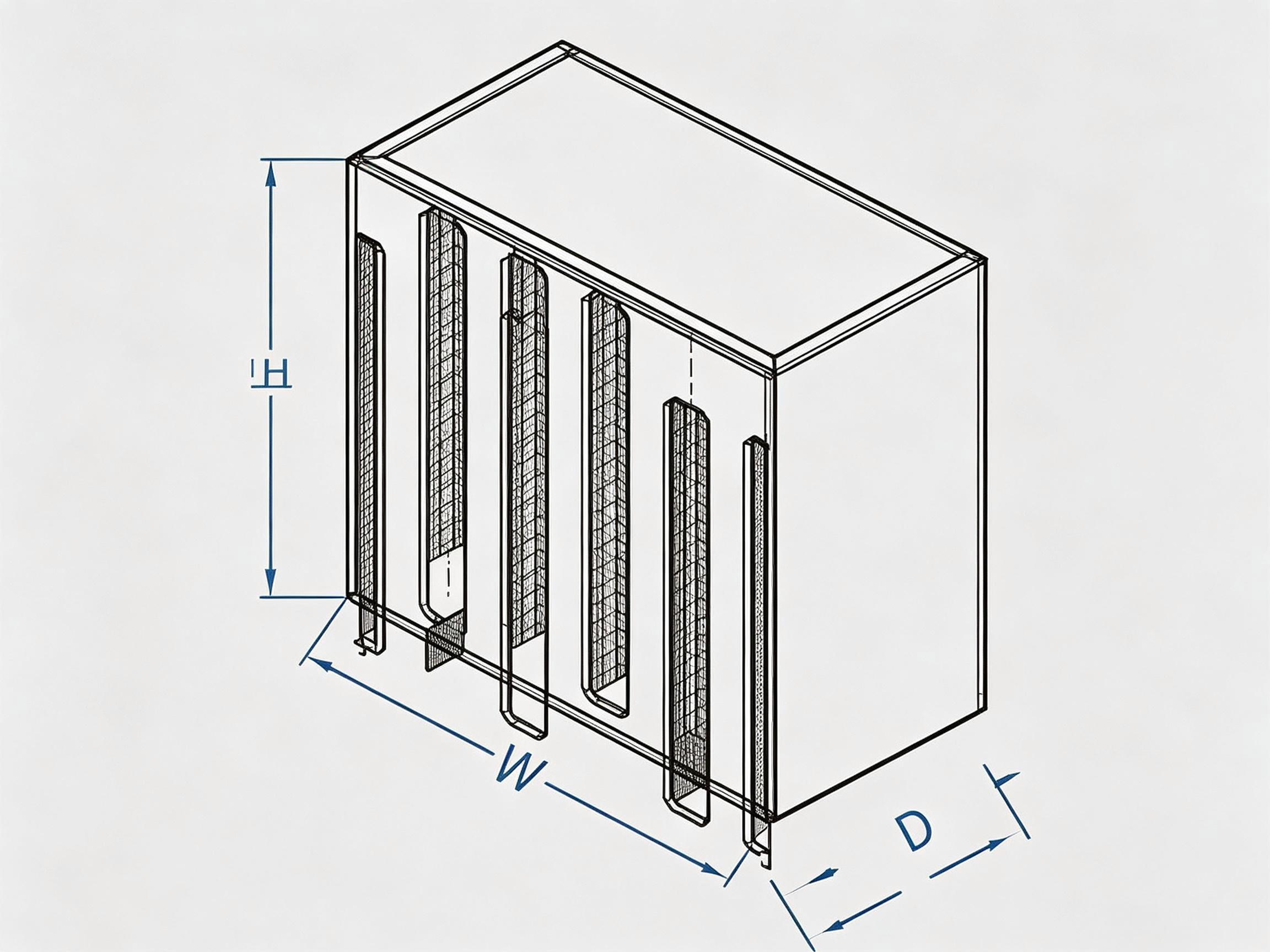

V型无隔板结构

艾立工业大风量箱式高效过滤器采用V型排列方式，将滤材折叠后形成多个V形过滤单元。空气经过滤材时，颗粒物被过滤介质截留，从而降低进入下游洁净区域或空气处理设备的颗粒物负荷。

V型结构的核心并不是简单提高过滤效率，而是在箱体尺寸、过滤面积、风量和阻力之间进行结构匹配。因此，在实际项目中需要根据目标风量和允许阻力进行具体选型。

艾立工业大风量箱式高效过滤器特点

艾立工业大风量箱式高效过滤器产品规格参数

参数说明：
非标可定制！

实际选型时不能只按照箱体尺寸判断风量，应结合过滤等级、滤材面积和系统允许阻力确认。以上为参考规格，实际产品参数以具体型号及测试结果为准。

艾立工业大风量箱式高效过滤器如何实现较大风量

V型结构 → 增加有效过滤面积

传统平面过滤器的过滤面积主要受迎风面尺寸限制，而V型过滤器将滤材进行折叠，并以V型方式组合，使同一箱体内部可以布置更多有效滤材面积。

过滤面积增加 → 空气通过路径增加

在相同箱体尺寸下，V型结构可以通过增加滤材展开面积来改善空气通过条件。实际效果取决于滤材本身、折数、V型数量、迎风速度和系统阻力。

系统风量要求 → 对应过滤器规格

“大风量”并不意味着所有项目都采用同一个风量参数。空气处理系统的设计风量、允许初阻力、过滤效率和安装尺寸不同，对过滤器的要求也不同。

因此，艾立工业在选型时建议提供：

系统风量 → 安装尺寸 → 过滤效率 → 允许初阻力 → 密封方式 → 使用环境

根据这些信息确定具体规格，产品参数。

艾立工业大风量箱式高效过滤器框架材质选择

实际材料可根据设备运行环境和客户要求确定。

艾立工业大风量箱式高效过滤器应用场景

艾立工业V-Bank高效过滤器在行业中常见于HVAC、空气处理机组、洁净室以及需要较大处理风量的空气过滤系统。

大风量箱式高效过滤器选型方法

第一步 → 确定安装尺寸

首先确认设备过滤段能够安装的过滤器尺寸，包括：

宽度W → 高度H → 深度D → 法兰尺寸 → 安装方向

如果是替换原有过滤器，建议直接提供原过滤器的尺寸和照片。

第二步 → 确定系统风量

根据AHU、空调箱或通风系统设计风量确定过滤器需要处理的空气量。

不要只看过滤器的最大风量，而应结合额定风量和对应初阻力进行选择。

第三步 → 确定过滤效率

根据洁净区域、工艺要求和系统设计选择合适的过滤等级。

艾立工业可根据项目要求配置相应等级，常见高效过滤等级包括H13、H14；如果项目对更高过滤等级有要求，也需要根据具体滤材和检测标准确认。

第四步 → 确定密封方式

普通密封 → EPDM密封垫

高密封要求 → 液槽密封

具体采用哪种结构，需要结合设备过滤器安装框架确定。

第五步 → 确定框架材料

根据使用环境、设备结构和维护要求，可以选择镀锌钢板、不锈钢等框架材料。

第六步 → 确认实际工况

对于高温、高湿、腐蚀性气体或特殊工艺环境，应在选型阶段说明实际工况，以便确定合适的滤材、密封胶和框架材料。

艾立工业大风量箱式高效过滤器定制

尺寸定制 → 根据设备过滤段设计

可根据设备实际安装空间调整宽度、高度和深度，适配不同空气处理设备。

过滤效率 → 根据洁净要求配置

根据项目需要选择相应过滤等级，并以实际产品检测数据作为验收依据。

框架材质 → 根据使用环境选择

可根据空气处理系统的运行环境选择镀锌钢、不锈钢等材料。

密封方式 → 根据安装结构匹配

可采用EPDM密封垫或液槽密封等结构，具体根据过滤器安装方式确定。

非标产品 → 根据项目参数设计

对于常规尺寸无法满足的项目，可以提供过滤器尺寸、风量、效率和密封方式等参数，由工程人员进行规格确认。

为什么选择艾立工业大风量箱式高效过滤器

大风量箱式高效过滤器与普通箱式高效过滤器有什么区别？

说明：
两类过滤器并不存在简单的“谁更好”关系。V型结构主要针对过滤面积和空气处理量之间的结构匹配，最终选型仍应以实际风量、允许阻力和安装空间为依据。

产品质量与出厂检查

滤材检查 → 框架检查 → 尺寸检查 → 密封检查 → 阻力检测 → 外观检查 → 包装出货

不同产品和项目的检测项目可根据订单技术要求确定。对于有检测要求的项目，可根据产品配置和检测条件提供相应检测资料。

安装与维护建议

大风量箱式高效过滤器常见问题 FAQ

Q1：什么是大风量箱式高效过滤器？

大风量箱式高效过滤器是一种采用箱式框架和较大有效过滤面积设计的空气过滤器，艾立工业该系列采用V型无隔板滤材结构，主要用于需要较大空气处理量的HVAC、AHU、洁净空调及工业空气处理系统。

Q2：什么是V型高效过滤器？

V型高效过滤器也称V-Bank过滤器，是将多组折叠滤材按照V型方式排列在箱体内部的过滤器。其主要特点是利用V型结构增加有效滤材面积，从而适应较大的空气处理量。

Q3：V型过滤器为什么适合大风量系统？

V型排列可以在有限箱体空间内布置更多有效滤材面积，因此能够针对较大空气处理量进行结构设计。实际风量和阻力仍需要根据滤材、尺寸、效率等级和运行条件确定。

Q4：艾立工业大风量过滤器有哪些常用尺寸？

现有产品资料中包括610×610×292mm、610×305×292mm等规格，同时可根据项目安装空间提供非标尺寸。

Q5：大风量箱式过滤器可以做H13吗？

可以根据产品配置提供相应H13等级产品。艾立工业现有该产品资料中明确列出了H13规格，具体过滤效率应以对应产品检测结果为准。

Q6：可以做H14吗？

可以根据项目要求进行配置和确认。H14产品需要结合具体滤材、结构、风量和检测要求确定，实际性能以对应产品的检测数据为准。

Q7：过滤器可以使用不锈钢框架吗？

可以。艾立工业现有产品资料包含SS304不锈钢框架配置，也可根据使用环境和设备要求确认其他框架材料。

Q8：可以做液槽密封吗？

可以。该系列产品资料中提供液槽密封结构，适用于对过滤器安装密封方式有要求的空气处理系统。

Q9：过滤器为什么需要液槽密封？

液槽密封主要用于提高过滤器与安装框架之间的密封配合，具体是否需要采用液槽结构，应根据设备过滤段的安装结构和洁净要求确定。

Q10：大风量HEPA过滤器是不是风量越大越好？

不是。过滤器选型需要同时考虑风量、过滤效率、初阻力、安装尺寸、系统风机能力和运行环境。单独追求高风量可能造成系统阻力、过滤效率或运行参数之间的不匹配。

Q11：大风量过滤器初阻力是多少？

初阻力不是一个固定值，会受到过滤效率、滤材、尺寸和测试风量等因素影响。艾立工业现有部分H13规格资料中列出了不同尺寸和风量对应的参考初阻力，具体数值应以实际产品检测数据为准。

Q12：过滤器多久需要更换？

没有统一的固定更换时间。实际更换周期与室外空气质量、前级过滤配置、粉尘负荷、系统运行时间和过滤器压差变化有关。建议根据设备运行数据和维护制度确定更换时间。

Q13：大风量箱式HEPA过滤器可以用于AHU吗？

可以。V-Bank结构高效过滤器常用于空气处理机组和HVAC系统，艾立工业该系列产品也可根据AHU过滤段尺寸、风量和密封方式进行配置。

Q14：可以用于洁净室吗？

可以根据洁净室系统要求进行选型。需要结合洁净等级、送风量、过滤效率和安装结构确定具体产品，而不能仅根据“HEPA”名称判断是否适合某一洁净室。

Q15：大风量过滤器能不能定制？

可以。艾立工业支持根据安装尺寸、风量、过滤效率、框架材质和密封方式进行产品配置。

Q16：怎么向艾立工业询价？

建议提供以下信息：

过滤器尺寸 → 系统风量 → 过滤等级 → 初阻力要求 → 框架材质 → 密封方式 → 使用环境 → 采购数量

如果是替换现有过滤器，也可以直接提供原过滤器型号、尺寸和现场照片，方便工程人员确认规格。

大风量箱式高效过滤器选型信息表

艾立工业大风量箱式高效过滤器

艾立工业围绕洁净空气处理和净化设备提供大风量箱式高效过滤器，可根据空气处理系统的实际参数进行产品配置。

从过滤器本体到FFU、EFU等洁净设备，艾立工业可以根据项目的空气处理方式进行产品配套。在需要大风量空气过滤的项目中，V型箱式高效过滤器可作为AHU、洁净空调和工业空气处理系统中的过滤单元。

产品选型不以单一参数判断，而是综合考虑过滤等级、系统风量、初阻力、过滤器尺寸、密封结构和使用环境。

获取大风量箱式高效过滤器选型方案

提供项目参数 → 确认过滤器规格 → 输出产品配置 → 确认技术参数

如果您正在选择大风量箱式高效过滤器，可以将以下信息发送给艾立工业：

尺寸 + 风量 + 过滤等级 + 框架材质 + 密封方式 + 使用环境 + 数量

艾立工业可根据实际项目参数协助确认合适的过滤器结构和规格。
