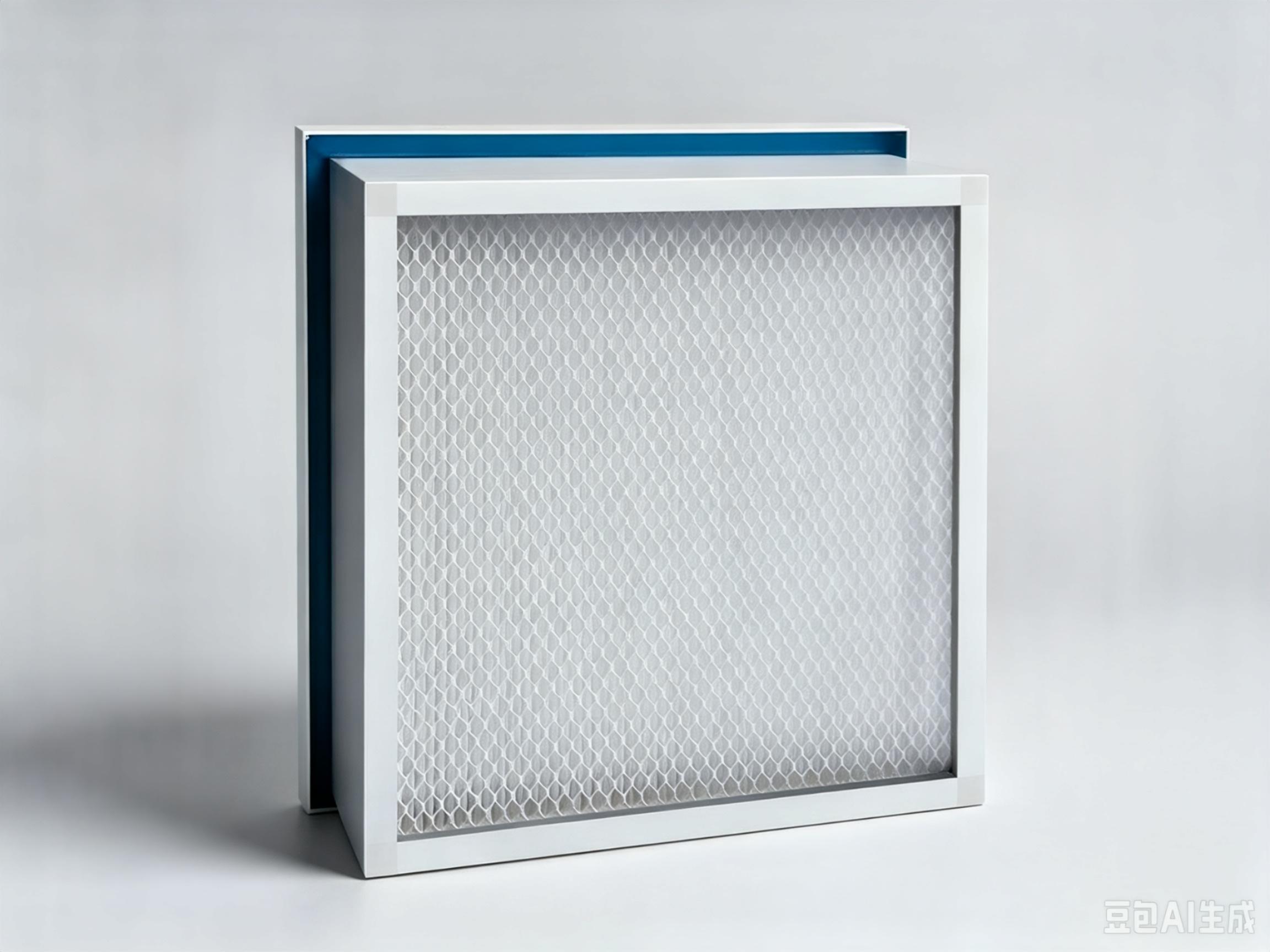

艾立工业液槽密封高效过滤器

液槽密封高效过滤器主要由过滤器滤料、铝合金框架、折叠结构、密封胶以及液槽结构组成。

与普通垫片密封过滤器不同，液槽密封过滤器是在安装框架上设置密封槽，过滤器刀口插入密封胶槽后形成连续的密封界面。

洁净送风系统 → 液槽安装框架 → 液槽密封 → HEPA过滤器 → 洁净空气

这种结构特别适合用于对过滤器周边密封和空气旁通控制有明确要求的洁净环境。

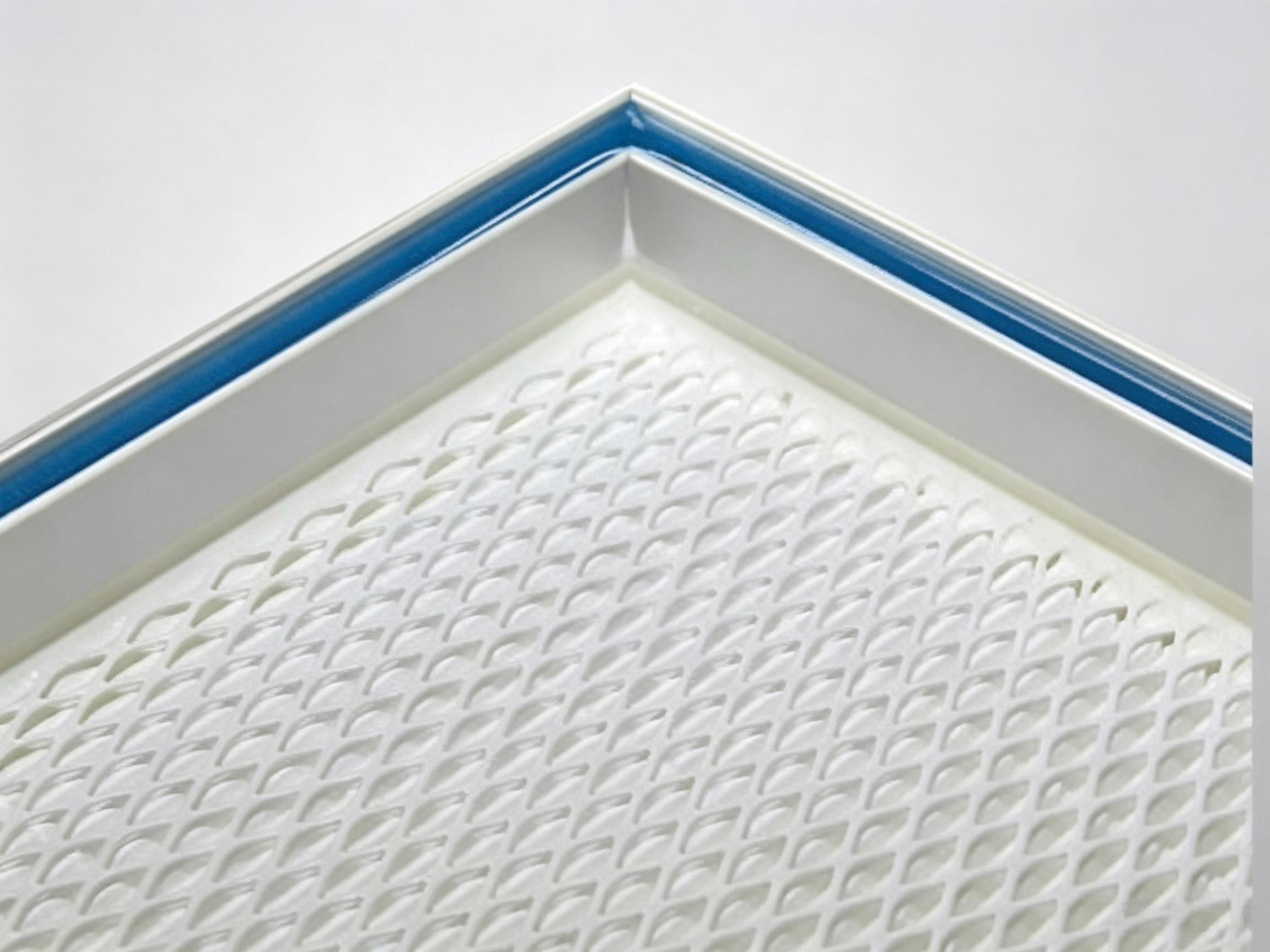

艾立工业液槽密封高效过滤器的结构组成

艾立工业液槽密封过滤器的主要特点

液槽密封 → 连续密封结构

过滤器刀口与液槽密封胶配合，形成连续的密封界面，适合对过滤器安装密封有要求的洁净空气系统。

铝合金框架 → 结构稳定

采用铝合金型材作为过滤器框架，可根据过滤器尺寸及设备安装结构确定具体型材规格。

密褶式滤料 → 提供较大的过滤面积

通过折叠滤料形成较大的有效过滤面积，并根据过滤等级、尺寸和设计风量确定相应结构。

多种过滤等级 → 匹配不同洁净要求

产品可根据项目要求选择H13、H14等高效过滤等级，也可以结合具体检测标准确认过滤器等级。

顶液槽结构 → 适用于顶部安装

顶液槽过滤器适合部分垂直层流及洁净室顶部送风系统，过滤器从上方安装到液槽框架中。

侧液槽结构 → 适配侧向安装

侧液槽结构可以根据设备空间和安装方向进行配置，适用于不同的洁净设备结构。

艾立工业液槽密封与垫片密封有什么区别

液槽密封和垫片密封都是高效过滤器常见的安装密封方式，但结构不同。

两种方式没有固定的适用场景划分，实际选择主要取决于洁净室设计、安装框架和项目技术要求。

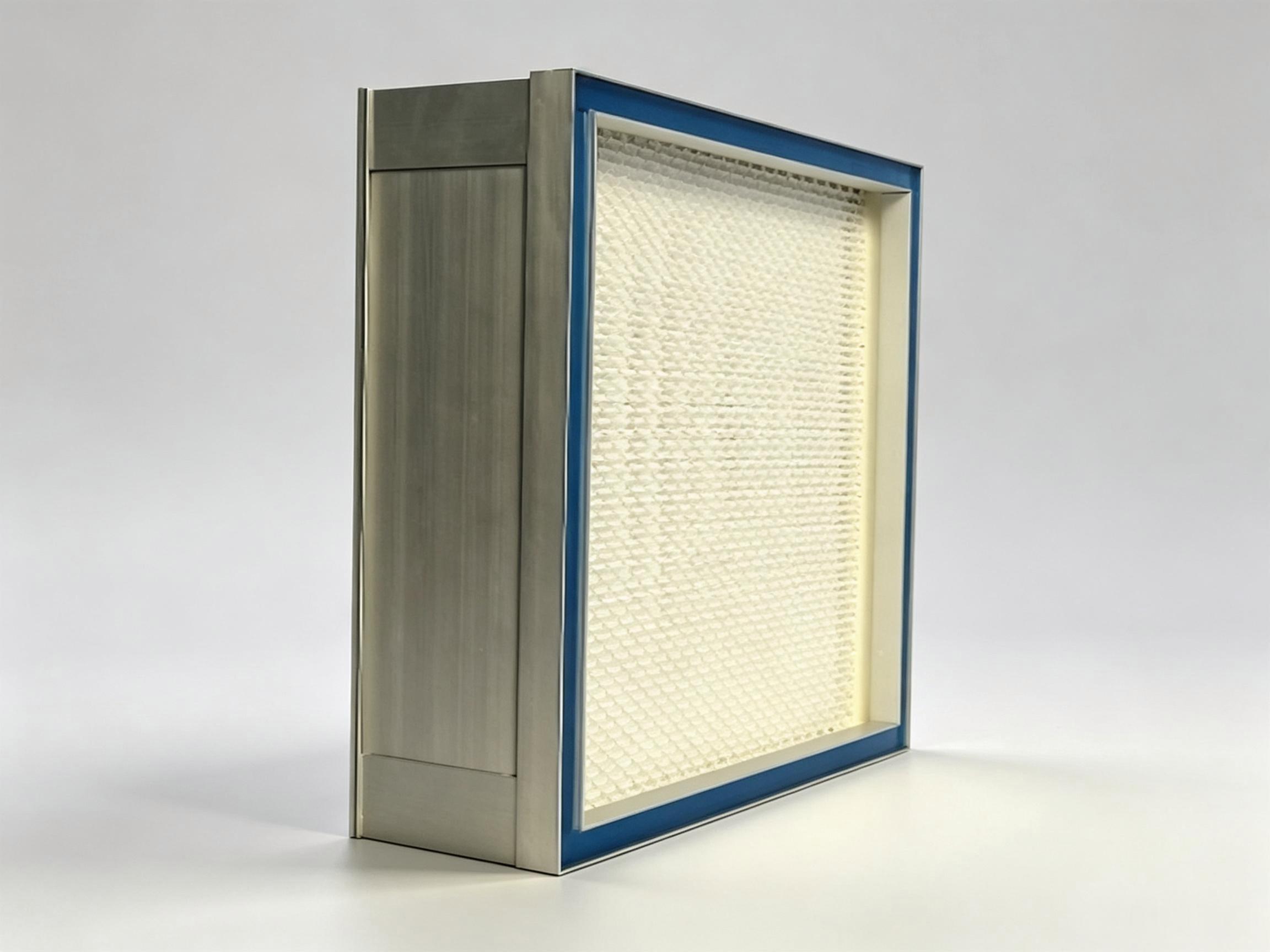

艾立工业顶液槽HEPA高效过滤器

顶液槽高效过滤器的液槽位于过滤器安装结构的顶部，过滤器安装时由上方进入液槽。

艾立工业侧液槽高效过滤器

侧液槽高效过滤器的液槽结构位于过滤器侧面，适用于部分安装空间和设备结构受到限制的场景。

艾立工业液槽密封H13过滤器

H13液槽密封过滤器适用于需要高效颗粒过滤的洁净空气处理系统。

常见应用包括：

洁净室 → FFU → 层流罩 → HEPA BOX → 局部洁净设备

具体过滤效率应按照采用的检测标准和检测条件确认，不建议仅使用单一粒径下的效率数值判断过滤器等级。

艾立工业液槽密封H14过滤器

H14液槽密封过滤器用于对空气颗粒控制要求较高的洁净环境。

H14过滤器在半导体、电子、医药、生物实验室等洁净环境中均有应用。实际选择时，需要同时考虑过滤等级、风量、初阻力、过滤器尺寸以及液槽安装结构。

艾立工业液槽密封高效过滤器参数

艾立工业液槽密封高效过滤器尺寸参考

以下为现有产品资料中的部分顶液槽及侧液槽参考规格。具体风量和阻力会受到过滤等级、滤料、过滤面积和实际面风速影响，正式项目应以最终技术确认参数为准。

以上参数属于产品资料中的参考值，不同过滤器结构、过滤等级、面风速和滤料配置会产生不同的阻力和风量数据。

艾立工业液槽密封HEPA高效过滤器应用场景

艾立工业液槽密封HEPA高效过滤器在FFU中的应用

液槽密封高效过滤器可以根据FFU结构作为末端过滤组件使用。

FFU项目选型不能只看过滤器尺寸，还需要同时考虑风机的静压、设计风量、过滤器阻力和洁净室风速要求。

FFU风机 → 风机静压 → 液槽密封过滤器 → 末端送风

如果采用液槽结构，需要在FFU设计阶段提前确定液槽框架与过滤器之间的尺寸关系。

对于需要FFU与液槽密封过滤器配套的项目，艾立工业可以结合自身FFU、风机、过滤器和控制系统的生产能力，从设备整体结构出发进行匹配，适合用于非标FFU、洁净室末端送风以及设备集成项目。

液槽密封过滤器在HEPA BOX高效送风口中的应用

HEPA BOX高效送风口通常安装在洁净室送风系统末端，用于安装高效或超高效过滤器。

液槽密封结构可以根据HEPA BOX的安装框架进行配置。

风管 → HEPA BOX → 液槽密封过滤器 → 洁净室

设计HEPA BOX时，应同步确认：

箱体尺寸 → 液槽位置 → 刀口尺寸 → 过滤器尺寸 → 过滤等级 → 设计风量

如果过滤器与箱体不是同一套设计体系，容易出现过滤器尺寸与液槽框架不匹配的问题，因此建议在设备设计阶段同步确认。

液槽密封高效过滤器如何选型

选择液槽密封高效过滤器时，可以按照以下顺序确认：

洁净要求 → 过滤等级 → 设计风量 → 过滤器尺寸 → 液槽结构 → 框架尺寸 → 密封胶 → 初阻力 → 检测要求

对于半导体和精密电子项目，还需要进一步确认：

洁净等级 → 工艺区域 → 安装高度 → 风速要求 → 颗粒控制要求 → 过滤器检测要求

对于医药和生物实验室项目，则需要结合实际洁净区域、送风系统和相关设计规范确定过滤器配置。

艾立工业液槽密封高效过滤器定制

艾立工业液槽密封HEPA高效过滤器可根据项目安装条件进行定制。

对于非标项目，建议提供原过滤器尺寸、设备安装图或液槽框架尺寸，以便确认过滤器的外形尺寸和密封结构。

液槽密封高效过滤器采购需要提供哪些参数

采购液槽密封高效过滤器时，建议提供以下信息：

过滤等级 → H13/H14 → 过滤器尺寸 → 设计风量 → 安装方式 → 液槽结构 → 框架材料 → 使用环境

如果是替换原有过滤器，还可以提供：

原过滤器照片 → 长宽高尺寸 → 液槽框架尺寸 → 原产品型号 → 现场安装尺寸

艾立工业可以根据这些基础信息协助确认产品结构和规格。

液槽密封高效过滤器安装注意事项

安装前需要检查过滤器外观、框架、滤料以及液槽密封结构。

检查过滤器 → 检查安装框架 → 检查液槽密封胶 → 对准安装方向 → 平稳安装

安装过程中避免滤料受到碰撞、挤压或划伤。

对于液槽密封结构，还需要确保过滤器刀口能够按照设计深度进入密封槽，并检查密封界面是否完整。

安装完成后，可以根据项目要求进行相关泄漏检测和洁净度检测。

液槽密封过滤器更换周期

过滤器没有统一适用于所有项目的固定更换周期。

实际更换时间与以下因素有关：

上游空气质量 → 粉尘负荷 → 运行时间 → 系统风量 → 过滤器阻力 → 洁净室监测数据

因此，建议结合过滤器阻力变化和洁净室运行数据进行维护，而不是仅按照固定月份进行更换。

艾立工业液槽密封高效过滤器

艾立工业具备过滤器、风机、FFU、EFU及相关净化设备的生产配套能力，液槽密封高效过滤器可以根据洁净室、FFU、HEPA BOX和局部净化设备的结构进行定制。

从过滤器本身来看，可以根据项目确定滤料、过滤等级、框架、尺寸和密封方式；如果过滤器需要与FFU或其他净化设备配套，则可以进一步结合风机风量、静压和控制系统进行整体匹配。

过滤器 → 风机 → FFU/HEPA BOX → 控制系统 → 洁净送风

对于非标尺寸、特殊液槽结构以及需要与现有洁净设备配套的项目，可在方案阶段提供设备图纸或过滤器尺寸，由技术人员进一步确认。

液槽密封高效过滤器FAQ

什么是液槽密封高效过滤器？

液槽密封高效过滤器是一种采用液槽密封方式安装的高效空气过滤器，通过过滤器刀口与液槽密封胶配合形成连续密封结构。

液槽密封过滤器和普通HEPA过滤器有什么区别？

主要区别在安装密封方式。普通HEPA过滤器可以采用垫片密封，而液槽密封过滤器通过刀口插入液槽密封胶形成密封。

液槽密封过滤器适合什么场景？

常用于洁净室、垂直层流系统、层流罩、FFU、HEPA BOX、半导体、电子制造、医药及实验室等场景。

液槽密封过滤器可以用于FFU吗？

可以，但需要根据FFU箱体结构和液槽安装框架进行匹配，同时核对风量、静压和过滤器阻力。

液槽密封过滤器可以用于HEPA BOX吗？

可以。HEPA BOX可以根据过滤器结构配置液槽安装框架，具体需要确认箱体和过滤器尺寸。

顶液槽和侧液槽有什么区别？

主要区别在液槽的位置和过滤器安装方向。顶液槽结构适用于部分顶部安装场景，侧液槽则适合特定侧向安装结构。

液槽密封过滤器有哪些过滤等级？

艾立工业产品资料中可配置H13、H14等高效过滤等级，也可以根据项目要求进一步确认其他过滤等级。

液槽密封过滤器可以使用PTFE滤料吗？

可以。根据产品配置，可以采用PTFE滤料，具体需要结合过滤等级、风量和阻力要求确认。

液槽密封过滤器框架是什么材料？

常见配置为铝合金型材，也可以根据项目安装条件确认其他框架材料。

液槽密封过滤器可以定制尺寸吗？

可以。过滤器长、宽、高、厚度、框架以及密封结构均可根据实际设备安装条件进行确认。

液槽密封过滤器的风量是多少？

风量取决于过滤器尺寸、过滤面积、面风速和过滤等级。不能只按照一个固定数值判断，需要根据具体型号确认。

液槽密封过滤器阻力是多少？

初阻力与滤料、过滤等级、尺寸、面风速和过滤面积有关。具体数值应以对应型号的测试数据为准。

液槽密封过滤器可以用于半导体洁净室吗？

可以。液槽密封结构适用于部分对末端过滤器安装密封有要求的半导体洁净室和相关设备。

液槽密封过滤器可以用于医药洁净室吗？

可以根据医药洁净室的设计要求进行配置，过滤等级、密封结构及检测要求需要结合具体项目确定。

液槽密封过滤器需要做泄漏检测吗？

对于洁净室和关键工艺区域，可以根据项目验收要求进行相关泄漏检测，具体检测方法和标准应在项目技术条件中确认。

液槽密封过滤器多久更换一次？

没有统一的固定周期，应根据过滤器阻力、洁净室监测数据、系统风量及实际运行情况确定。

液槽密封过滤器采购时需要提供什么？

建议提供过滤等级、过滤器尺寸、设计风量、安装方式、液槽结构、框架尺寸和使用环境等信息。

艾立工业可以做非标液槽密封过滤器吗？

可以。艾立工业可根据设备结构对过滤器尺寸、厚度、过滤等级、框架和密封方式进行项目定制。

液槽密封过滤器可以和艾立工业FFU配套吗？

可以。根据FFU箱体、风机参数和过滤器尺寸，可以对液槽密封过滤器与FFU进行配套设计。

液槽密封高效过滤器选型咨询

如果您正在选择H13/H14液槽密封高效过滤器，可以直接提供以下信息：

过滤等级 → H13/H14

尺寸 → 长×宽×高

风量 → m³/h

安装方式 → 顶液槽/侧液槽

框架 → 铝合金/其他

滤料 → 玻纤/PTFE

使用环境 → 温度/湿度/洁净等级

艾立工业可根据实际洁净室、FFU、HEPA BOX或其他净化设备的安装条件，协助确认液槽密封高效过滤器的规格和配套方案。
