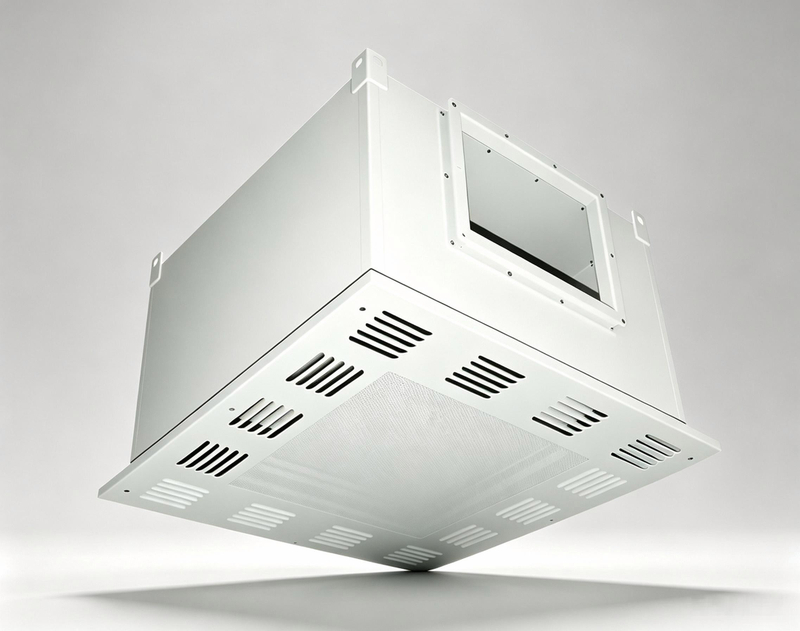

1. 什么是侧进风高效送风口？
侧进风高效送风口是一种安装于洁净室吊顶或终端空气处理系统中的高效过滤送风设备。
其主要结构特点是进风口设置在送风箱侧面，风管从侧面与送风箱连接。
空气经过洁净空调系统处理后，通过风管进入送风箱，经内部气流组织后进入HEPA高效过滤器，过滤后的空气通过送风面进入洁净区域。
洁净空调系统 → 风管 → 侧面进风口 → 静压箱 → HEPA过滤器 → 洁净室
与顶部进风结构相比，侧进风送风口更适合风管从侧面接入的安装条件。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
侧进风高效送风口主要由以下结构组成：
结构组成 | 主要作用 | 配置方式 | 选型依据 |
|---|---|---|---|
送风箱体 | 承载过滤器及相关部件 | 标准或定制 | 吊顶尺寸、过滤器尺寸 |
侧面进风口 | 连接上游风管 | 根据风管配置 | 风管规格 |
静压箱 | 对进入箱体的空气进行组织 | 根据产品结构配置 | 系统风量 |
HEPA过滤器 | 对终端空气进行高效过滤 | H13、H14等可选 | 洁净等级及项目要求 |
送风面 | 将过滤后的空气送入洁净区域 | 根据产品配置 | 送风方式 |
固定结构 | 固定箱体和过滤器 | 根据型号配置 | 吊顶结构 |
进风口设置在送风箱侧面，风管可以从侧向进行连接，适合相应的洁净室风管布局。
根据吊顶结构和风管走向，可以选择侧进风结构进行终端送风设备配置。
根据项目要求配置相应HEPA高效过滤器，对进入洁净区域的空气进行终端过滤。
对于风管需要从送风口侧面连接的项目，侧进风结构可以与上游风管进行配套。
可根据过滤器尺寸、设计风量和吊顶模块进行产品规格配置。
箱体尺寸、过滤器尺寸、进风口尺寸及进风位置等可根据项目安装条件进行定制。
两种产品均可用于洁净空气系统的终端过滤送风，主要区别在于风管连接方向。
对比项目 | 侧进风高效送风口 | 顶进风高效送风口 |
|---|---|---|
进风位置 | 送风箱侧面 | 送风箱顶部 |
风管方向 | 从侧面连接 | 从上方连接 |
顶部空间 | 根据现场情况确定 | 需要考虑顶部安装空间 |
侧面空间 | 需要考虑进风接口空间 | 侧面空间相对独立 |
风管布局 | 适合侧向风管 | 适合顶部风管 |
常见应用 | 洁净室、实验室、电子制造等 | 洁净室、实验室、电子制造等 |
定制 | 支持 | 支持 |
实际选择应根据洁净室吊顶、风管方向、安装高度及现场设备布局确定。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
经过空调系统处理后的空气，通过风管输送至送风口侧面的进风接口。
空气进入送风箱后，在箱体内部进行气流组织，再通过HEPA高效过滤器进行终端过滤，过滤后的空气通过送风面进入洁净区域。
空气处理 → 风管输送 → 侧面进风 → 静压箱 → HEPA过滤 → 终端送风
侧进风高效送风口主要承担终端过滤和送风功能。
洁净室最终的空气洁净度还与空调系统、送风量、换气次数、气流组织、过滤器性能、室内设备及运行维护等因素有关。
侧进风高效送风口可根据项目洁净度要求配置相应高效过滤器。
常见配置可包括H13、H14等，具体过滤器等级需要结合洁净室设计参数、设计风量及项目要求确定。
配置项目 | 主要考虑因素 |
|---|---|
过滤器等级 | 洁净室设计要求 |
过滤器尺寸 | 送风量及箱体尺寸 |
过滤器厚度 | 过滤器结构及系统阻力 |
额定风量 | 系统设计风量 |
初阻力 | 空调系统静压及风机能力 |
密封方式 | 过滤器及箱体结构 |
更换方式 | 项目维护方案 |
过滤器规格应与送风口箱体及系统风量进行匹配。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
艾立工业侧进风高效送风口可根据不同过滤器规格和设计风量进行配置。
型号 | 静压箱尺寸(mm) | 过滤器尺寸(mm) | 参考风量(m³/h) | 侧面进风口 |
|---|---|---|---|---|
AILIGY-320 | 370×370×530 | 320×320×320 | 500 | 200×200 |
AILIGY-484 | 534×534×530 | 484×484×220 | 1000 | 320×200 |
AILIGY-610 | 660×660×460 | 610×610×150 | 1000 | 320×250 |
AILIGY-630 | 680×680×530 | 630×630×220 | 1500 | 320×250 |
AILIGY-915 | 965×660×460 | 915×610×150 | 1500 | 500×250 |
AILIGY-1260 | 1310×680×530 | 1260×630×220 | 3000 | 600×250 |
参数说明：以上为参考规格。实际产品尺寸、过滤器参数、进风口尺寸及设计风量应根据最终产品配置和项目技术要求确定。
侧进风高效送风口选型需要同时考虑洁净度、风量、过滤器、吊顶尺寸和侧向风管条件。
洁净等级 → 设计风量 → 过滤器规格 → 吊顶尺寸 → 送风口尺寸 → 侧面进风口 → 风管连接
根据洁净室设计参数确定所需送风量。
根据设计风量及洁净度要求选择过滤器等级、尺寸和厚度。
确认送风口安装位置及吊顶模块尺寸。
确认送风箱侧面是否有足够空间连接风管。
根据上游风管规格确定侧面进风口尺寸及连接方式。
确认吊顶上方设备空间以及侧面风管连接空间。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
侧进风高效送风口可根据洁净室系统设计应用于不同洁净环境。
半导体制造 | 电子制造 | 制药生产 | 生物实验室 |
|---|---|---|---|
洁净厂房、洁净生产区域 | 电子产品生产环境 | 洁净生产区域 | 实验室洁净环境 |
光学制造 | 精密制造 | 医疗相关环境 | 洁净室改造 |
|---|---|---|---|
光学产品生产区域 | 精密加工洁净区域 | 根据项目空气处理要求配置 | 原有洁净系统改造 |
具体应用需要结合项目洁净等级、设计风量和现场安装条件确定。
半导体、电子制造等洁净环境需要根据洁净室设计要求配置终端过滤送风设备。
侧进风高效送风口可以安装在洁净室吊顶位置，通过侧面接口与洁净风管连接。
MAU/AHU → 洁净风管 → 侧进风HEPA送风口 → HEPA过滤 → 洁净室
对于风管从送风口侧面布置的项目，可以根据风管位置、吊顶模块和安装空间进行产品配置。
制药、实验室等洁净环境的终端送风设备，需要结合洁净等级、设计风量和空气处理系统进行配置。
侧进风高效送风口可根据项目要求配置HEPA过滤器，并通过侧面进风接口与洁净风管连接。
选型时建议确认：
项目 | 需要确认的内容 |
|---|---|
洁净等级 | ISO等级或项目要求 |
过滤器 | HEPA等级及尺寸 |
风量 | 设计送风量 |
吊顶 | 模块尺寸 |
风管 | 侧面风管尺寸 |
安装空间 | 吊顶及侧面空间 |
数量 | 房间及系统配置 |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
洁净室改造项目通常需要利用原有吊顶、风管及设备安装空间。
侧进风高效送风口可以根据原有风管的侧向连接条件进行规格设计。
改造前建议确认：
原有送风口 → 吊顶尺寸 → 侧面风管位置 → 安装高度 → 设计风量 → 过滤器尺寸 → 新送风口规格
如果原有送风口尺寸、过滤器尺寸或风管接口与标准规格不同，可根据现场条件进行非标设计。
安装前需要确认送风口尺寸、过滤器规格、侧面进风口位置、吊顶模块和风管连接方式。
基本安装流程：
确认安装位置 → 固定送风箱 → 连接侧面风管 → 安装HEPA过滤器 → 检查连接及密封 → 系统调试 → 风量检测
具体安装方式应按照产品结构、现场施工条件及项目安装图纸执行。
设备运行期间，需要结合洁净室实际运行状态进行检查。
检查项目 | 检查内容 |
|---|---|
过滤器压差 | 观察运行压差变化 |
送风量 | 检查系统实际风量 |
过滤器状态 | 检查污染及使用状态 |
风管连接 | 检查侧面接口连接 |
箱体状态 | 检查箱体及固定结构 |
密封状态 | 检查过滤器安装密封 |
送风面 | 检查表面清洁及完整性 |
过滤器更换周期应根据实际压差、风量、洁净室检测结果及项目维护制度确定。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
艾立工业可根据洁净室的吊顶尺寸、设计风量、过滤器规格及风管条件进行侧进风高效送风口定制。
定制项目 | 可配置内容 | 主要依据 |
|---|---|---|
箱体尺寸 | 长×宽×高 | 吊顶及过滤器尺寸 |
过滤器尺寸 | 根据项目配置 | 设计风量 |
侧面进风口 | 尺寸及连接方式 | 风管规格 |
进风口位置 | 根据现场条件配置 | 风管布局 |
箱体材质 | 根据项目要求 | 使用环境 |
送风面 | 根据产品结构配置 | 送风要求 |
产品规格 | 标准或非标 | 安装空间 |
OEM | 按客户要求设计 | 项目需求 |
ODM | 根据技术要求进行产品设计 | 项目方案 |
艾立工业从事净化设备及洁净空气处理产品研发与制造，产品覆盖高效送风口、HEPA BOX、HEPA高效过滤器、ULPA过滤器、FFU、EFU、BFU、风机、电机及控制系统等。
侧进风高效送风口可以结合过滤器、风量、吊顶尺寸和侧向风管规格进行产品配置。
艾立工业拥有约3万平方米生产厂房，并形成风机、电机、控制系统、钣金结构、过滤器及净化设备等产品的生产体系，可根据洁净室项目进行设备配套。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
如果需要艾立工业进行产品选型，建议提供以下参数：
项目 | 需要提供的信息 | 选型作用 |
|---|---|---|
使用场景 | 洁净室、实验室、制药、电子等 | 确定产品应用 |
洁净等级 | ISO等级或项目要求 | 确定过滤方案 |
设计风量 | m³/h | 确定产品规格 |
过滤器等级 | H13、H14等 | 确定过滤配置 |
过滤器尺寸 | 长×宽×高 | 确定箱体尺寸 |
吊顶尺寸 | 长×宽 | 确定安装规格 |
安装高度 | mm | 确认设备空间 |
侧面风管 | 尺寸及位置 | 确定进风接口 |
产品数量 | 台 | 确定项目供货 |
安装方式 | 新建或改造 | 确定产品结构 |
艾立工业可根据不同洁净室系统提供多种终端净化设备。
产品 | 主要结构 | 典型应用 |
|---|---|---|
侧进风高效送风口 | 侧面进风、终端HEPA过滤 | 洁净室终端送风 |
顶进风高效送风口 | 顶部进风、终端HEPA过滤 | 顶部风管连接项目 |
普通高效送风口 | 静压箱+高效过滤器 | 常规洁净空调系统 |
液槽密封高效送风口 | 液槽密封结构 | 对密封方式有要求的洁净环境 |
抛弃式高效送风口 | 一次性终端送风设计 | 临时及部分改造项目 |
FFU | 风机+过滤器一体化 | 洁净室吊顶送风 |
EFU | 紧凑型风机过滤单元 | 设备内部及局部洁净环境 |
BFU | 风机过滤单元 | 局部洁净及设备配套 |
不同产品的结构和使用方式不同，应根据项目的洁净等级、送风方式、安装空间和系统设计进行选择。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━
侧进风高效送风口是一种将风管连接口设置在送风箱侧面的终端高效过滤送风设备，空气从侧面进入箱体后经过HEPA过滤器，再送入洁净区域。
主要区别在于风管连接位置。侧进风从送风箱侧面连接风管，顶进风则从送风箱顶部连接风管。
可以根据洁净室设计要求配置HEPA过滤器和相应风量，用于洁净空气系统的终端过滤送风。
通常需要根据产品结构配置相应高效过滤器，具体过滤器等级和规格根据项目要求确定。
可以根据产品结构及项目要求进行配置，最终以实际过滤器规格和技术参数为准。
适用于需要从送风箱侧面连接风管的洁净室、实验室、电子制造、制药及其他洁净空气处理环境。
可以。进风口尺寸、位置及连接方式可以根据现场风管条件进行设计。
可以。箱体尺寸、过滤器尺寸、侧面进风口及其他结构可以根据项目条件进行定制。
可以。改造项目需要提供原有送风口、吊顶、风管及安装空间等参数。
可以。艾立工业同时提供HEPA、ULPA及其他空气过滤产品，可根据送风口规格进行过滤器配套。
艾立工业产品覆盖洁净空气处理系统中的多个环节。
风机 → 电机 → 控制系统 → 空气过滤器 → HEPA/ULPA → FFU → EFU → BFU → HEPA BOX → 高效送风口 → 洁净室配套设备
对于需要多个净化设备配套的项目，可以根据项目设计参数进行产品组合。
例如：
洁净空调 → 风管 → 侧进风高效送风口 → HEPA过滤器 → 洁净室
也可以根据项目设计采用：
MAU/AHU → 洁净风管 → FFU → HEPA/ULPA过滤 → 洁净室
具体系统形式需要根据洁净室面积、洁净等级、设计风量、设备布局及项目设计方案确定。
艾立工业不仅提供侧进风高效送风口，还拥有HEPA高效过滤器、ULPA过滤器、FFU、EFU、BFU、HEPA BOX、风机、电机及控制系统等产品。
对于需要多个洁净设备配套的项目，可以根据不同设备之间的规格参数进行匹配。
艾立工业具备风机、电机、控制系统、钣金结构、过滤器及净化设备的生产能力，可以根据项目尺寸、风量、过滤器规格和安装条件进行产品配置。
新建洁净室项目建议提供：
洁净室用途 → 洁净等级 → 设计风量 → 过滤器等级 → 过滤器尺寸 → 吊顶尺寸 → 安装高度 → 侧面风管尺寸 → 产品数量
如果是改造项目，还可以提供：
原有送风口尺寸 → 原有过滤器尺寸 → 风管尺寸 → 吊顶照片 → 侧面安装空间 → 原系统风量
这样可以更准确地确定侧进风高效送风口的规格。
艾立工业侧进风高效送风口采用侧面进风结构，适用于需要从送风箱侧面连接风管的洁净空气系统。
产品可根据HEPA过滤器尺寸、设计风量、吊顶模块、风管规格和安装空间进行配置。
标准规格覆盖不同尺寸和风量需求，同时支持非标尺寸、OEM及ODM定制。
对于洁净室新建、改造、实验室、电子制造、制药及其他洁净空气处理项目，可将洁净等级、设计风量、过滤器规格、吊顶尺寸及侧面风管参数提供给艾立工业，由工程人员根据项目条件进行产品匹配。
侧面进风 → HEPA高效过滤 → 洁净空气终端送风
艾立工业提供：
侧进风高效送风口 → 顶进风高效送风口 → 液槽密封高效送风口 → 抛弃式高效送风口 → HEPA BOX → HEPA高效过滤器 → FFU → EFU → BFU
提供项目参数 → 确认过滤器规格 → 确认设计风量 → 确认吊顶尺寸 → 确认侧面风管 → 确认产品型号 → 获取产品配置方案
