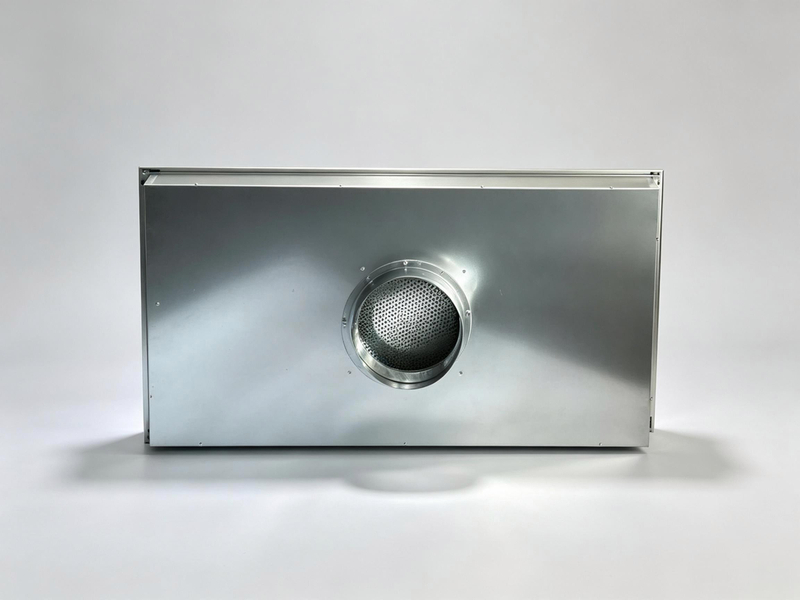

抛弃式高效送风口是一种用于洁净空气系统末端过滤送风的HEPA BOX产品。
产品主要由送风箱体、高效过滤器、进风口及下部送风结构组成。空气经洁净空调系统处理后进入送风箱，再通过配套高效过滤器进行终端过滤，最后向洁净区域送风。
与可更换过滤器的传统高效送风箱不同，抛弃式高效送风口采用一次性使用的产品设计思路，适合部分对安装便捷性、项目周期和后期维护方式有特定要求的应用。
洁净空调系统 → 风管 → 抛弃式高效送风口 → HEPA高效过滤器 → 洁净区域
艾立工业可根据项目的过滤器尺寸、设计风量、吊顶空间及安装条件进行规格配置。
抛弃式高效送风口的结构围绕终端过滤送风进行设计。
结构组成 | 主要作用 | 配置说明 | 选型依据 |
|---|---|---|---|
送风箱体 | 承载和连接各功能部件 | 根据过滤器规格确定 | 安装空间 |
高效过滤器 | 对终端空气进行过滤 | 根据项目要求选择 | 洁净度及风量 |
进风口 | 连接上游风管 | 尺寸可根据项目配置 | 风管规格 |
送风面 | 将过滤后的空气送入洁净区域 | 根据产品结构配置 | 吊顶及送风方式 |
固定结构 | 用于过滤器及相关部件安装 | 根据产品型号确定 | 产品结构 |
抛弃式高效送风口采用一次性产品设计。
产品在洁净室项目中完成安装后，使用期间承担终端过滤送风功能。当项目维护方案要求更换整个送风单元时，可以按照现场施工和维护流程进行整体拆除与更换。
这种设计适合部分临时项目、改造项目以及对后期过滤器更换方式有明确要求的应用场景。
生产 → 运输 → 安装 → 运行 → 整体更换
实际更换周期应根据洁净室运行条件、过滤器状态、压差变化及项目维护要求确定。
采用抛弃式送风单元结构，适用于对产品更换方式有特定要求的洁净空气处理项目。
可配套HEPA高效过滤器，对进入洁净区域的空气进行末端过滤。
产品采用紧凑型箱体结构，有利于在洁净室吊顶空间内进行安装和布置。
产品体积和结构适合进行项目运输，可根据工程进度进行现场安装。
送风箱与风管、吊顶及高效过滤器之间按照项目安装条件进行配套。
产品尺寸、过滤器规格、进风口尺寸等可以根据项目要求进行OEM、ODM设计。参考页面也明确提供OEM、ODM定制支持。
两种产品都可以用于洁净室终端过滤送风，但产品维护方式不同。
对比项目 | 抛弃式高效送风口 | 可更换式HEPA BOX |
|---|---|---|
产品设计 | 一次性使用设计 | 可维护、可更换过滤器 |
过滤器维护 | 根据项目方案整体更换送风单元 | 主要更换内部过滤器 |
后期维护 | 减少单独拆装过滤器的维护环节 | 需要进行过滤器拆装 |
适用项目 | 临时项目、部分改造项目等 | 长期运行的洁净空调系统 |
安装要求 | 根据现场吊顶和风管条件配置 | 根据现场条件配置 |
定制方式 | 支持项目规格定制 | 支持项目规格定制 |
具体选择应结合项目使用周期、维护方式、吊顶结构和运行要求确定。
抛弃式高效送风口可以根据项目要求配置相应的HEPA高效过滤器。过滤器的等级、尺寸和额定风量需要结合洁净室设计要求进行选择。
配置项目 | 选择依据 |
|---|---|
过滤器等级 | 洁净室洁净度要求 |
过滤器尺寸 | 送风量及吊顶模块尺寸 |
过滤器额定风量 | 系统设计风量 |
初阻力 | 空调系统静压及风机能力 |
更换要求 | 项目维护方案 |
密封形式 | 产品结构及项目要求 |
过滤器等级不宜单独按照产品名称确定，应结合洁净室设计参数进行选型。
抛弃式高效送风口安装在洁净空调系统末端。
经过处理的空气由风管进入送风箱，通过箱体内部的空气组织结构进入HEPA高效过滤器，过滤后的空气通过送风面进入洁净区域。
空气处理 → 风管输送 → 送风箱 → HEPA过滤 → 终端送风
产品本身主要承担终端过滤和送风功能，实际洁净室空气品质还与空调系统、风量、换气次数、气流组织、过滤器性能及洁净室维护等因素有关。
型号 | 静压箱尺寸(mm) | 过滤器尺寸(mm) | 参考额定风量(m³/h) | 进风口尺寸(mm) |
|---|---|---|---|---|
AILIGY-320 | 370×370×530 | 320×320×320 | 500 | 200×200 |
AILIGY-484 | 534×534×530 | 484×484×220 | 1000 | 320×200 |
AILIGY-610 | 660×660×460 | 610×610×150 | 1000 | 320×250 |
AILIGY-630 | 680×680×530 | 630×630×220 | 1500 | 320×250 |
AILIGY-915 | 965×660×460 | 915×610×150 | 1500 | 500×250 |
AILIGY-1260 | 1310×680×530 | 1260×630×220 | 3000 | 600×250 |
以上为产品参考规格，实际产品配置应结合过滤器参数、系统阻力、设计风量及现场安装条件确定。原产品页面同时注明支持定制设计。
抛弃式高效送风口不能仅根据吊顶尺寸选择，需要同时考虑过滤器尺寸和设计风量。
洁净室面积 → 设计风量 → 过滤器规格 → 送风口尺寸 → 进风口规格 → 吊顶安装空间
根据洁净室设计参数确定送风量，再选择相应规格的送风口。
过滤器尺寸会影响送风口箱体尺寸，应在产品选型阶段确定。
需要确认吊顶上方可利用空间，避免设备安装后与风管、龙骨及其他设备产生空间冲突。
根据上游风管规格确定送风口进风口尺寸及连接方式。
抛弃式高效送风口可以根据项目需求用于多种终端空气过滤场景。
临时洁净空间 | 医疗相关环境 | 建设施工环境 | 工业洁净区域 |
|---|---|---|---|
临时洁净区域 | 部分医疗空气处理场景 | 建设施工过程中的空气处理 | 工业洁净空间 |
改造项目 | 实验室 | 电子制造 | 其他空气过滤场景 |
|---|---|---|---|
洁净室改造 | 实验空间 | 电子生产环境 | 根据项目要求配置 |
原产品资料将医疗、建筑、灾害救援及其他临时或高污染环境列为应用方向。实际使用时应结合具体项目的空气处理和洁净设计要求确定。
部分洁净环境具有明确的项目周期或临时使用需求，例如施工改造、临时隔离空间及阶段性洁净区域。
这类项目除了考虑过滤效率，还需要考虑设备运输、现场安装和项目结束后的拆除方式。
抛弃式高效送风口采用一次性产品设计，可以根据项目整体施工方案进行配置。
项目准备 → 产品运输 → 现场安装 → 系统运行 → 项目结束 → 产品更换/拆除
在部分医疗及相关空气处理环境中，需要根据项目要求配置终端高效过滤设备。
抛弃式高效送风口可以作为空气处理系统末端设备，根据设计风量和过滤器要求进行配置。
具体使用方式需要结合建筑布局、空气处理系统和项目相关规范确定。
洁净室改造项目通常受到原有吊顶、风管和设备空间的限制。
在改造项目中，可以先确认：
现场参数 | 需要确认的内容 |
|---|---|
原有吊顶 | 吊顶模块尺寸 |
吊顶高度 | 可利用安装空间 |
风管 | 风管尺寸及连接方式 |
送风量 | 原系统设计或实际运行参数 |
过滤器 | 原过滤器尺寸和等级 |
安装位置 | 新送风口安装位置 |
数量 | 需要更换的送风口数量 |
安装前需要确认送风口尺寸、过滤器规格、风管接口和吊顶安装空间。
基本安装流程：
确认安装位置 → 固定送风箱 → 连接风管 → 安装高效过滤器 → 检查连接状态 → 系统调试 → 运行检测
具体安装方式应以产品结构、现场施工条件及项目安装图纸为准。
抛弃式产品与传统可维护式HEPA BOX的维护方式不同。
使用过程中，应结合洁净室运行状态、过滤器压差、风量变化和项目维护要求进行检查。
当产品达到项目规定的更换条件时，可按照现场维护方案进行整体拆除和更换。
运行检查 → 状态评估 → 确定更换条件 → 拆除原设备 → 安装新设备 → 系统调试
具体维护周期不应脱离实际运行条件单独确定。
艾立工业可根据洁净室项目的安装空间、设计风量和过滤器规格进行抛弃式高效送风口的规格配置。
定制项目 | 可配置内容 | 主要依据 |
|---|---|---|
箱体尺寸 | 长×宽×高 | 过滤器及安装空间 |
过滤器尺寸 | 根据项目规格配置 | 设计风量 |
进风口 | 尺寸及位置 | 风管规格 |
送风结构 | 根据产品型号配置 | 洁净室送风要求 |
材质 | 根据项目要求 | 使用环境 |
产品规格 | 标准或非标 | 项目安装条件 |
OEM | 按客户要求设计 | 客户项目需求 |
ODM | 产品方案定制 | 项目技术要求 |
艾立工业长期从事净化设备及洁净空气处理产品的研发与制造，产品覆盖高效送风口、HEPA BOX、HEPA高效过滤器、FFU、EFU、BFU、空气过滤器、风机及控制系统等。
在抛弃式高效送风口项目中，可根据洁净室项目的过滤器规格、设计风量、吊顶尺寸和风管条件进行产品配置。
艾立工业拥有3万平方米生产厂房，并建立了风机、电机、控制系统、钣金结构、过滤器及净化设备等产品的生产体系，可根据不同项目需求进行设备配套。
选择抛弃式高效送风口时，建议提供以下项目参数：
项目 | 建议提供的信息 | 选型作用 |
|---|---|---|
使用场景 | 洁净室、改造项目、临时环境等 | 确定产品类型 |
洁净等级 | ISO等级或项目要求 | 确定过滤方案 |
设计风量 | m³/h | 确定产品规格 |
过滤器等级 | H13、H14等 | 确定过滤配置 |
过滤器尺寸 | 长×宽×高 | 确定箱体尺寸 |
吊顶尺寸 | 长×宽 | 确定安装规格 |
安装高度 | mm | 确认设备空间 |
风管尺寸 | 长×宽或直径 | 确定进风口 |
产品数量 | 台 | 确定项目供货 |
使用周期 | 临时或长期 | 判断维护方式 |
抛弃式高效送风口是一种采用一次性产品设计的终端HEPA过滤送风设备，用于洁净空气系统末端送风。
通常需要根据产品结构配置相应的高效过滤器，具体过滤器等级和规格根据项目要求确定。
抛弃式高效送风口属于HEPA BOX的一种产品设计形式，主要区别在于产品的使用和维护方式。
可以根据洁净室设计要求配置，用于相应洁净空气系统的终端过滤送风。
产品采用一次性设计理念。当达到项目规定的更换条件时，通常按照整体设备更换方案处理。
可以根据项目的过滤器尺寸、风量、吊顶空间和风管条件进行定制。
可以。产品支持OEM、ODM，根据客户项目要求进行规格设计。
是否适合需要根据项目维护方式和使用周期确定。对于需要定期整体更换送风单元的项目，可以考虑该产品形式。
需要结合过滤器尺寸、设计风量、吊顶尺寸、安装高度和风管规格综合确定。
可以。改造项目需要提前确认原有吊顶尺寸、风管接口、安装空间和设计风量。
艾立工业可根据不同洁净室系统提供不同类型的终端净化设备。
产品 | 主要特点 | 适用方向 |
|---|---|---|
抛弃式高效送风口 | 一次性产品设计 | 临时项目、部分改造项目 |
普通HEPA BOX | 可更换过滤器 | 常规洁净空调系统 |
液槽密封高效送风口 | 液槽密封结构 | 对终端密封及检测有要求的项目 |
FFU | 风机与过滤器一体化 | 洁净室吊顶送风 |
EFU | 紧凑型风机过滤单元 | 设备内部及局部洁净环境 |
BFU | 风机过滤单元 | 局部洁净及设备配套 |
不同产品的结构和使用方式不同，应根据项目的送风方式、安装空间和洁净要求进行选择。
艾立工业不仅提供抛弃式高效送风口，还具备HEPA高效过滤器、FFU、EFU、BFU、HEPA BOX、风机、电机和控制系统等净化产品的研发与制造能力。
对于需要多种洁净设备配套的项目，可以从终端过滤、送风设备到相关配套产品进行规格匹配。
风机与电机 → 空气过滤器 → HEPA过滤器 → HEPA BOX → 高效送风口 → FFU/EFU → 洁净室配套
艾立工业可根据项目的设计参数、安装条件和产品数量提供相应的产品配置及定制支持。
如果是新建洁净室项目，建议提供：
洁净室用途 → 洁净等级 → 设计风量 → 过滤器等级 → 过滤器尺寸 → 吊顶尺寸 → 安装高度 → 风管尺寸 → 产品数量 → 使用周期
如果是改造项目，还可以提供原有送风口尺寸、风管尺寸及现场安装空间信息，便于进行产品匹配。
艾立工业抛弃式高效送风口采用一次性终端送风设计，可配套HEPA高效过滤器，用于洁净室、临时洁净环境及其他需要终端空气过滤的场景。
产品结构紧凑，支持多种规格，并可根据过滤器尺寸、设计风量、吊顶空间和风管条件进行OEM、ODM定制。
对于洁净室新建、改造或临时空气处理项目，可将洁净等级、设计风量、过滤器规格、吊顶尺寸和安装条件提供给艾立工业，由工程人员根据项目参数进行产品配置。
抛弃式高效送风口 → HEPA高效过滤 → 洁净空气终端送风
艾立工业提供抛弃式高效送风口、普通HEPA BOX、液槽密封高效送风口、HEPA高效过滤器、FFU、EFU、BFU等净化设备。
提供项目参数 → 确认过滤器规格 → 确认设计风量 → 确认安装尺寸 → 获取产品配置方案
