一、液槽密封过滤器与洁净室的对应关系
洁净室根据空气中悬浮粒子浓度划分为不同的ISO等级（ISO 14644-1标准），从ISO 1级（最高）到ISO 9级（最低）。不同等级的洁净室对空气过滤系统的要求不同，其中末端高效过滤器的安装密封方式是一个关键环节。
液槽密封高效过滤器在洁净室中的应用，主要集中在ISO 5级及以上的高洁净度区域。这是因为随着洁净等级的提高，对过滤器安装边框处泄漏的容忍度越来越低。在ISO 6级及以下的洁净室中，普通密封胶条过滤器的旁通泄漏对整体洁净度的影响相对可控；但在ISO 5级及以上环境中，任何微小的边框泄漏都可能导致局部洁净度超标。
二、洁净室ISO等级与过滤器选型对照
ISO等级 | 洁净度要求（≥0.5μm颗粒/m³） | 推荐过滤器类型 | 推荐密封方式 |
ISO 1级 | ≤20 | ULPA（U15-U17） | 液槽密封 |
ISO 2级 | ≤100 | ULPA（U15-U17） | 液槽密封 |
ISO 3级 | ≤1000 | ULPA（U15-U16） | 液槽密封 |
ISO 4级 | ≤10000 | ULPA（U15）或H14 | 液槽密封 |
ISO 5级 | ≤100000 | H14 | 液槽密封 |
ISO 6级 | ≤1000000 | H13-H14 | 密封胶条或液槽 |
ISO 7级 | ≤3520000 | H13 | 密封胶条 |
ISO 8级 | ≤35200000 | H13 | 密封胶条 |
在ISO 5级及以上的洁净室中，液槽密封是较为常见的配置。ISO 6级可按需选择，ISO 7级及以下通常采用胶条密封即可满足要求。
三、液槽密封过滤器的典型应用场景
（一）制药GMP洁净室
制药行业GMP规范对洁净室的分级与国际标准有所不同，通常分为A级、B级、C级和D级四个等级：
A级：高风险操作区（如无菌灌装、无菌配制）。需采用H14或ULPA过滤器，液槽密封是标准配置。
B级：A级区的背景环境（如无菌生产洁净室）。同样需采用H14过滤器，液槽密封。
C级和D级：非无菌生产或低风险操作区。可采用H13-H14过滤器，根据具体要求选择密封方式。
在A级和B级洁净区，液槽密封过滤器的应用相当普遍。这是因为GMP检查中对洁净室悬浮粒子和微生物的监测标准严格，任何边框泄漏都可能导致监测数据超标。
（二）半导体与电子制造业
半导体芯片制造对洁净度的要求随着制程节点的缩小不断提高：
光刻、刻蚀等前道工序：通常要求ISO 3-4级洁净度，采用ULPA（U15-U16）液槽密封过滤器。
扩散、薄膜沉积：通常要求ISO 4-5级洁净度，可采用H14或U15液槽密封过滤器。
后道封装、测试：洁净度要求相对较低（ISO 6-7级），可采用H13-H14胶条密封过滤器。
在半导体前道工序中，液槽密封过滤器的使用率较高。这是因为晶圆表面的颗粒污染直接影响产品良率，任何微小泄漏都不能忽视。
（三）医院与医疗设施
医院中对空气洁净度要求最高的区域包括：
层流手术室：通常要求ISO 5级洁净度，采用H14液槽密封过滤器。手术过程中手术区域需保持单向流，过滤器安装密封性直接关系到术后感染率。
ICU（重症监护室）：部分ICU要求ISO 6-7级洁净度，可采用H14过滤器，密封方式根据具体要求选择。
血液病房、烧伤病房：免疫功能低下患者对空气洁净度要求高，通常配置H14液槽密封过滤器。
（四）生物安全实验室
生物安全实验室（P3、P4等级）对排风系统的要求较为严格，排风过滤器需确保病原微生物不泄漏到外部环境：
在这些场景中，液槽密封的作用不仅是保障内部洁净度，更是防止有害生物气溶胶外泄的安全措施。
（五）精密制造与科研设施
精密光学制造：光学镜片、激光器、光纤等精密产品的生产环境，颗粒物控制在微米级以下，通常采用ISO 4-5级洁净室配套液槽密封过滤器。
医疗器械制造：植入式医疗器械、高精度诊断设备的生产，通常配置ISO 5级洁净室，采用H14液槽密封过滤器。
纳米材料研究：纳米材料合成与表征对环境中颗粒物极其敏感，通常配置ISO 3-4级洁净室，采用U15及以上ULPA液槽密封过滤器。
（六）食品与保健品生产
食品和保健品行业中对洁净度要求较高的环节包括：
四、什么情况下液槽密封是必要配置
判断一个洁净室是否需要采用液槽密封过滤器，建议从以下几个方面进行评估：
洁净等级要求：洁净等级达到ISO 5级及以上时，建议采用液槽密封。洁净等级越高，采用液槽密封的必要性越大。
监管要求：制药GMP A级和B级洁净区、生物安全P3和P4实验室通常有明确要求或行业惯例采用液槽密封。
工艺敏感性：半导体光刻、无菌灌装、精密光学加工等对颗粒物敏感的工艺，即便洁净等级要求略低，也建议优先考虑液槽密封。
检漏要求：若项目要求每台过滤器安装后进行PAO检漏且泄漏率标准严格，液槽密封过滤器的通过率较高。
五、艾立工业液槽密封过滤器的洁净室应用
艾立工业在液槽密封高效过滤器领域具备以下特点：
效率等级覆盖完整
艾立工业液槽密封过滤器效率等级覆盖H14及ULPA U15、U16、U17全系列，满足ISO 5级及以上各类洁净室的需求。
液槽结构设计
采用阳极氧化铝合金边框，液槽形状和尺寸经过优化，适配主流洁净室FFU和空调箱箱体的刀口结构。
配套密封胶
使用聚氨酯（PU）液槽密封胶，具有良好的流动性和固化特性，确保刀口嵌入后密封胶流动填充所有间隙。
全产业链自主生产
艾立工业深耕净化设备领域超过二十年，构建了从风机研发、控制系统开发到高效过滤器生产的全产业链闭环，各环节品质可控。
逐台检测
每台液槽密封过滤器出厂前均经过逐台扫描检漏测试，附带检测报告，满足制药、半导体等行业对过滤器可验证性的要求。
如需进一步了解液槽密封过滤器在特定洁净室场景中的选型建议，可联系艾立工业工程技术团队，提供洁净等级和安装条件即可获得适配方案。
六、相关FAQ
-
液槽高效过滤器的安装质量直接影响密封效果和洁净度。安装前需检查过滤器外观无变形破损、液槽完好、箱体刀口平整无毛刺；安装时注意密封胶注入量控制在液槽深度70%-80%，沿液槽周边均匀连续注胶，过滤器需垂直嵌入刀口并推入到位；安装后建议进行目视检查、PAO检漏测试和初始阻力记录。常见问题包括密封胶溢出（胶量过多）、密封胶不足（胶量过少）、过滤器推入困难（偏斜或尺寸不匹配）、PAO检漏边框泄漏（嵌入深度不足或胶量缺失）。艾立工业液槽高效过滤器配套提供聚氨酯密封胶和安装指导资料，工程技术团队可提供安装技术指导支持。
安装使用与维护
-
液槽高效过滤器和普通无隔板高效过滤器同属无隔板过滤器类别，核心区别在于边框结构和密封方式。液槽过滤器边框带液槽凹槽，注入液态密封胶实现密封，密封胶流动填充所有不规则间隙，长期可靠性高，适用于ISO5级及以上洁净室；普通无隔板过滤器采用密封胶条挤压密封，结构简单成本较低，适用于ISO5级及以下场景。同尺寸下液槽过滤器的过滤面积略小（约减少5%-10%），价格较高，更换操作更洁净。选型时需根据洁净等级、检漏要求、更换频率和预算综合判断。艾立工业同时生产两种过滤器，效率等级覆盖H13,H14及U15-U17，每台均经检测并出具检测报告。
选型与应用
-
液槽高效过滤器和普通无隔板高效过滤器同属无隔板过滤器类别，核心区别在于边框结构和密封方式。液槽过滤器边框带液槽凹槽，注入液态密封胶实现密封，密封胶流动填充所有不规则间隙，长期可靠性高，适用于ISO5级及以上洁净室；普通无隔板过滤器采用密封胶条挤压密封，结构简单成本较低，适用于ISO5级及以下场景。同尺寸下液槽过滤器的过滤面积略小（约减少5%-10%），价格较高，更换操作更洁净。选型时需根据洁净等级、检漏要求、更换频率和预算综合判断。艾立工业同时生产两种过滤器，效率等级覆盖H13,H14及U15-U17，每台均经检测并出具检测报告。
选型与应用
-
V型高效过滤器可达到EN1822:2009标准的H13和H14等级。H13的MPPS总效率≥99.95%,局部穿透率≤0.25%；H14的MPPS总效率≥99.995%,局部穿透率≤0.025%。H13适用于ISO7-8级洁净室,电子组装,食品加工等场景；H14适用于ISO5-6级洁净室,制药GMP,医院手术室,半导体制造等关键场所。V型过滤器通过V形结构设计,在H13和H14等级下均能实现大风量承载和阻力可控。选型时需根据洁净等级要求,行业规范和系统风量综合判断。艾立工业V型高效过滤器严格遵守EN1822标准,效率等级覆盖H13和H14,对H14等级产品进行逐台扫描检漏测试,并提供检测报告。
选型与应用
-
初始阻力是全新V型高效过滤器在额定风量下的压差值，单位为Pa，是选型和运行维护的基础参数。V型过滤器H13等级初阻力通常≤200Pa，H14等级初阻力通常≤250Pa，同等条件下H14阻力略高于H13。初阻力在选型中用于风机压头核算和能耗评估，在运行中作为更换判断的基准——终阻力通常设定为初阻力的2倍。实测初阻力偏高时需核对实际风量是否与额定风量匹配，并检查安装是否规范。初阻力是影响运行成本的重要参数。艾立工业V型高效过滤器低阻力设计，H13初阻力≤200Pa，H14初阻力≤250Pa，每台均经阻力检测并出具检测报告。
HEPA/ULPA高效过滤器参数
-
V型高效过滤器适用于定风量（CAV）和变风量（VAV）两种HVAC系统。CAV系统风量恒定，工况稳定，V型过滤器按设计风量选型即可发挥低阻力、高效率优势。VAV系统风量随负荷变化动态调节，V型过滤器结构坚固、宽风速适应性好，在250Pa初阻力条件下风速可达2.5m/s，适应风速波动工况。选型时VAV系统需按最大设计风量为基准，预留20%-30%风机压头余量，并建议配置压差变送器实时监测阻力。V型过滤器效率等级（H13/H14）不影响风量系统适配性。艾立工业V型高效过滤器结构坚固，额定风量覆盖2400-4200m³/h，适配CAV和VAV系统，每台均经逐台扫描检漏测试并出具检测报告。
选型与应用
-
大风量V型高效过滤器选型需综合考量额定风量,外形尺寸,初阻力和效率等级四个核心参数。常见规格额定风量覆盖850-4200m³/h,外形尺寸从287×592×292mm至1220×610×292mm,初阻力可低至≤200Pa。选型步骤包括计算系统总风量,确定单台风量需求,对照参数表选择外形尺寸,核对安装空间（尤其深度方向,标准为292mm）,选定效率等级（H13或H14）,核对初阻力并评估更换周期。选型时建议预留10%-20%风量余量,避免忽略深度尺寸,效率等级对风量的影响以及初阻力与终阻力的区别。艾立工业提供多种外形尺寸和V型配置,额定风量覆盖850-4200m³/h,严格遵守EN1822标准,每台均经逐台扫描检漏测试并出具检测报告。
选型与应用
-
V型高效过滤器通过多片无隔板滤芯V形排列，在相同外形尺寸下将过滤面积提升至普通平板式过滤器的3-5倍。其核心原理是将滤料从二维平面扩展到三维立体空间，充分利用框架深度方向。过滤面积增加带来低阻力（初阻力可低至≤200Pa），大风量（额定风量可达2400-4200m³/h），高容尘量和减少过滤器数量等实际优势。V型过滤器适用于空调箱末端，紧凑型HVAC系统，洁净厂房回风夹道及现有系统升级改造等有限空间大风量场景。选型时需确认安装深度，根据风量选择V型配置，并核对系统阻力。艾立工业V型高效过滤器严格遵守EN1822标准，提供3V,4V,5V多规格可选，每台均经逐台扫描检漏测试并出具检测报告。
选型与应用
-

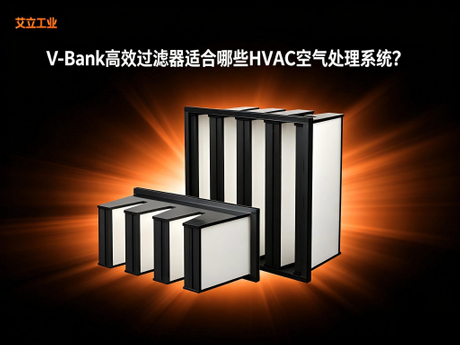

V-Bank高效过滤器（V型组合式高效过滤器）采用多片无隔板滤芯组成V形结构,额定风量可达2400-4200m³/h,适用于定风量（CAV）和变风量（VAV）HVAC系统。典型应用场景包括医院手术室与ICU,制药GMP车间,电子与半导体洁净厂房,食品加工厂,数据中心,酒店学校等商业建筑,以及发电厂等工业通风设施。V-Bank过滤器在HVAC系统中可作为空调箱末端高效过滤或ULPA前置保护,具备大风量承载,低运行阻力,高容尘量,节省安装空间等技术优势。艾立工业V-Bank高效过滤器严格遵守EN1822标准,效率等级覆盖H13和H14,适配各类HVAC空气处理系统需求,每台均经逐台扫描检漏测试并出具检测报告。
选型与应用
-

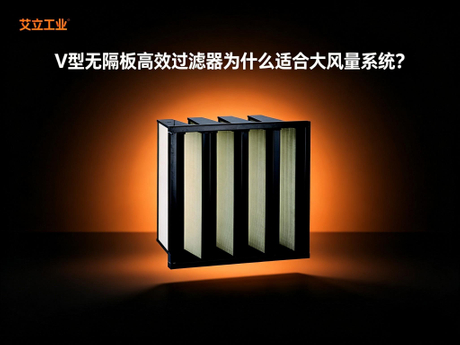

V型无隔板高效过滤器采用多片无隔板滤芯组成V形结构,过滤面积可达普通过滤器的3-5倍,额定风量可达2400-4200m³/h,初阻力可低至≤200Pa。在大风量系统中,相比普通高效过滤器,V型过滤器具有减少过滤器数量,节省安装空间,降低安装成本,降低运行能耗,延长更换周期等优势。效率等级覆盖H13和H14,适用于空调箱末端过滤,电子半导体,制药医疗,发电厂等大风量场景。选型时需关注额定风量,初阻力,效率等级,外形尺寸等参数。艾立工业V型无隔板高效过滤器严格遵守EN1822标准,提供大风量设计,低阻力高容尘,多材质外框可选及逐台检测服务。
选型与应用
-

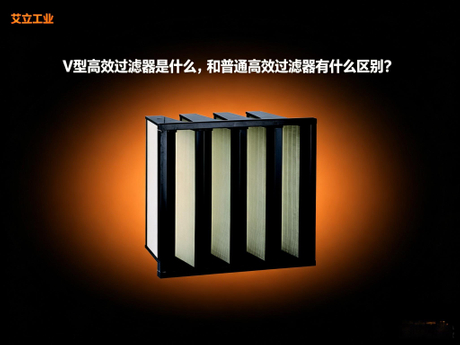

V型高效过滤器（V-Bank）采用多片无隔板滤芯组成V形结构,过滤面积可达普通过滤器的3-5倍,设计风量比有隔板高效过滤器高2倍以上,初阻力可低至≤200Pa。与普通高效过滤器相比,V型过滤器在相同风量下所需安装数量更少、安装空间更小、运行阻力更低、容尘量更高、使用寿命更长。效率等级覆盖H13和H14,主要应用于空调箱末端过滤,大风量HVAC系统,电子半导体,制药医疗及发电厂等场景。艾立工业V型高效过滤器严格遵守EN1822标准,提供多规格可选及逐台检测,支持定制化生产。
选型与应用
-

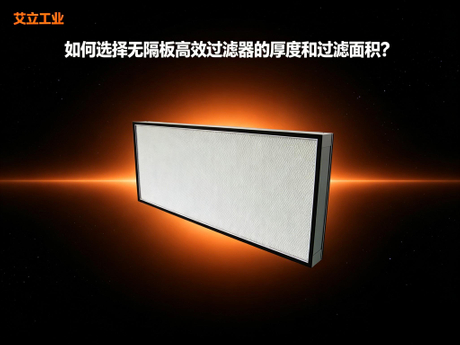

无隔板高效过滤器厚度（50mm,70mm,90mm,120mm）与过滤面积直接影响风量承载能力,初始压差,容尘量及使用寿命。70mm为FFU标准配置,在空间占用与性能间取得平衡；90mm和120mm适用于空调箱等空间充裕的设备,过滤面积更大,更换周期更长。选型时需根据安装空间尺寸,系统风量,风机压头余量和全生命周期成本综合判断。在空间允许的前提下选择更厚的过滤器,更低的能耗和更长的更换周期通常可在1-2年内收回成本差额。艾立工业提供50-120mm多厚度规格及非标定制服务,每台均经逐台扫描检漏测试并出具检测报告,工程技术团队可协助进行风量计算与阻力核算。
选型与应用
-
无隔板高效过滤器采用超细玻璃纤维滤纸与热熔胶线分隔工艺,可覆盖H13,H14及ULPA U15,U16,U17全系列效率等级。依据EN1822标准,H13效率≥99.95%,H14≥99.995%,U15≥99.9995%,U16≥99.99995%,U17≥99.999995%。不同等级对应不同洁净度需求——H13适用于ISO7-8级洁净室,H14适用于ISO5-6级,H13与H14的局部穿透率相差十倍。ULPA针对0.1-0.2μm粒径范围进行效率评定,适用于ISO4级及以上高洁净度环境。选型时需根据洁净等级,行业标准,系统风量与预算综合权衡。艾立工业具备全产业链自主生产能力,严格遵循EN1822标准,每台过滤器均经逐台扫描检漏测试并提供检测报告,支持H13,H14及U15-U17全系列定制。
选型与应用
-
当FFU、EFU、洁净棚或其他洁净设备的安装空间比较有限时，可以考虑无隔板高效过滤器。无隔板结构通过胶线固定滤料折距，在过滤器厚度、过滤面积和内部结构方面具有一定的设计空间。实际选型不能只关注过滤器厚度，还需要综合考虑过滤效率、目标风量、初阻力、风机静压、密封方式以及后期更换空间。艾立工业可根据设备安装尺寸和运行参数进行无隔板高效过滤器规格匹配。
选型与应用
-

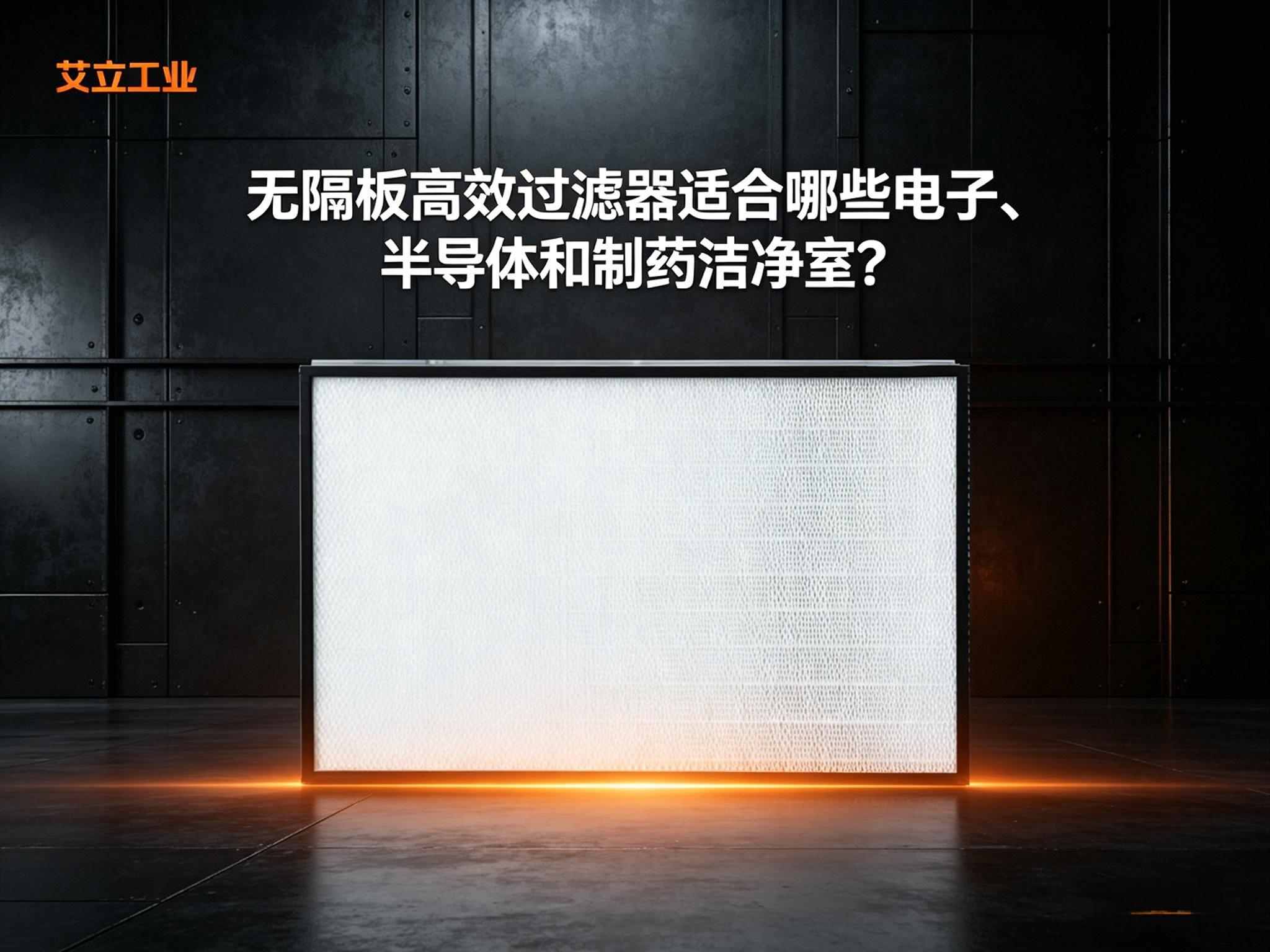

无隔板高效过滤器可以根据不同规格应用于半导体、电子制造、光伏、制药、实验室和精密制造等洁净环境，并常与FFU、EFU、洁净棚及洁净室末端送风设备配合使用。不同应用对过滤效率、风量、阻力、尺寸、厚度和密封方式的要求有所不同，因此需要结合具体设备和洁净环境进行选型。艾立工业可根据行业应用、设备结构和项目参数进行无隔板高效过滤器的规格匹配。
选型与应用
-

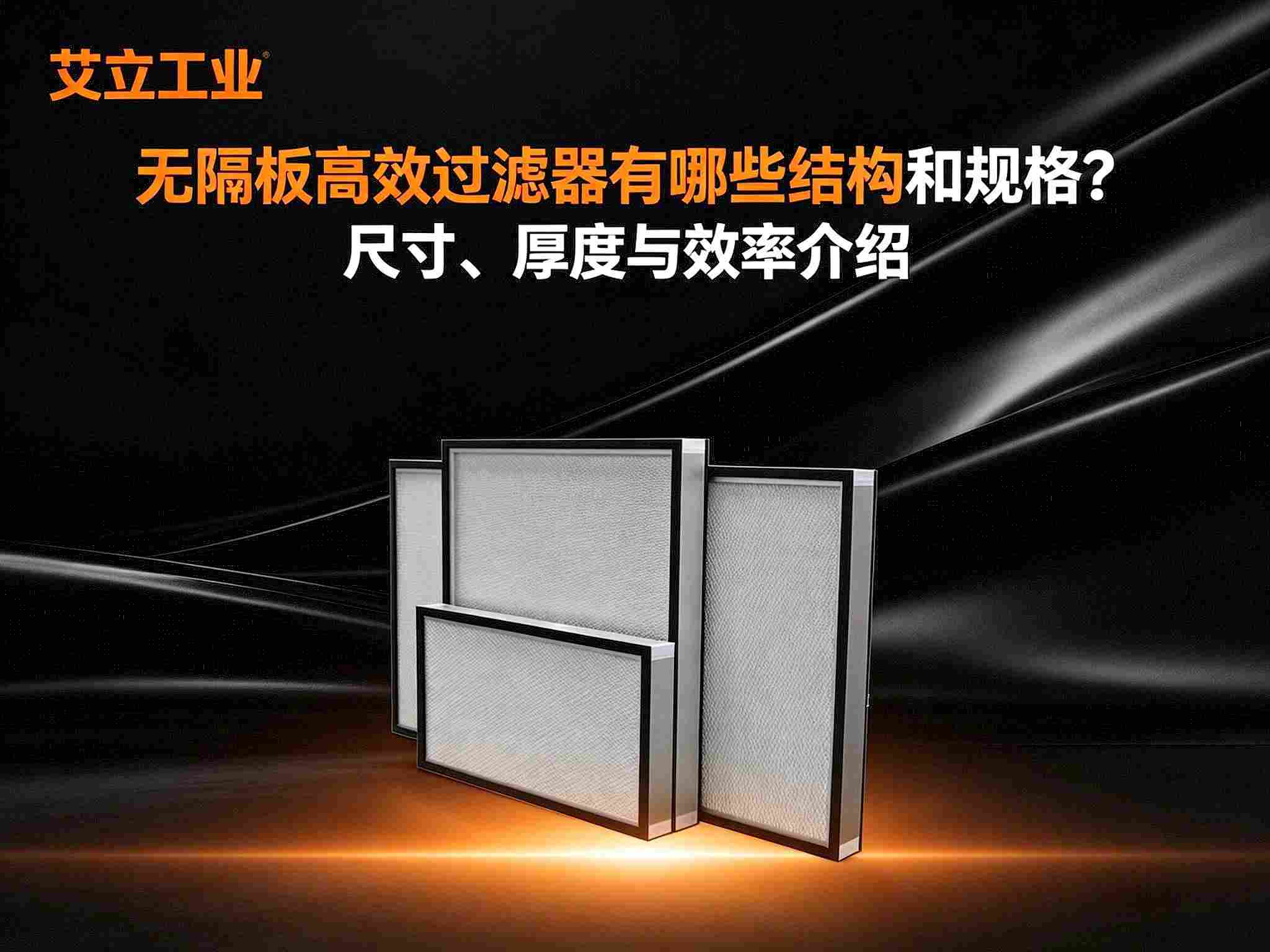

无隔板高效过滤器通常采用滤料折叠、胶线分隔和外框密封结构，不使用传统纸隔板或铝隔板。其规格主要包括外形尺寸、厚度、过滤效率、风量、初阻力、外框材料和密封方式等。用于FFU、EFU、洁净棚及洁净室末端送风设备时，需要结合安装空间、风机性能和目标风量进行匹配。艾立工业可根据设备尺寸、风量、过滤效率及使用环境提供相应的无隔板高效过滤器规格配置。
HEPA过滤器结构
-

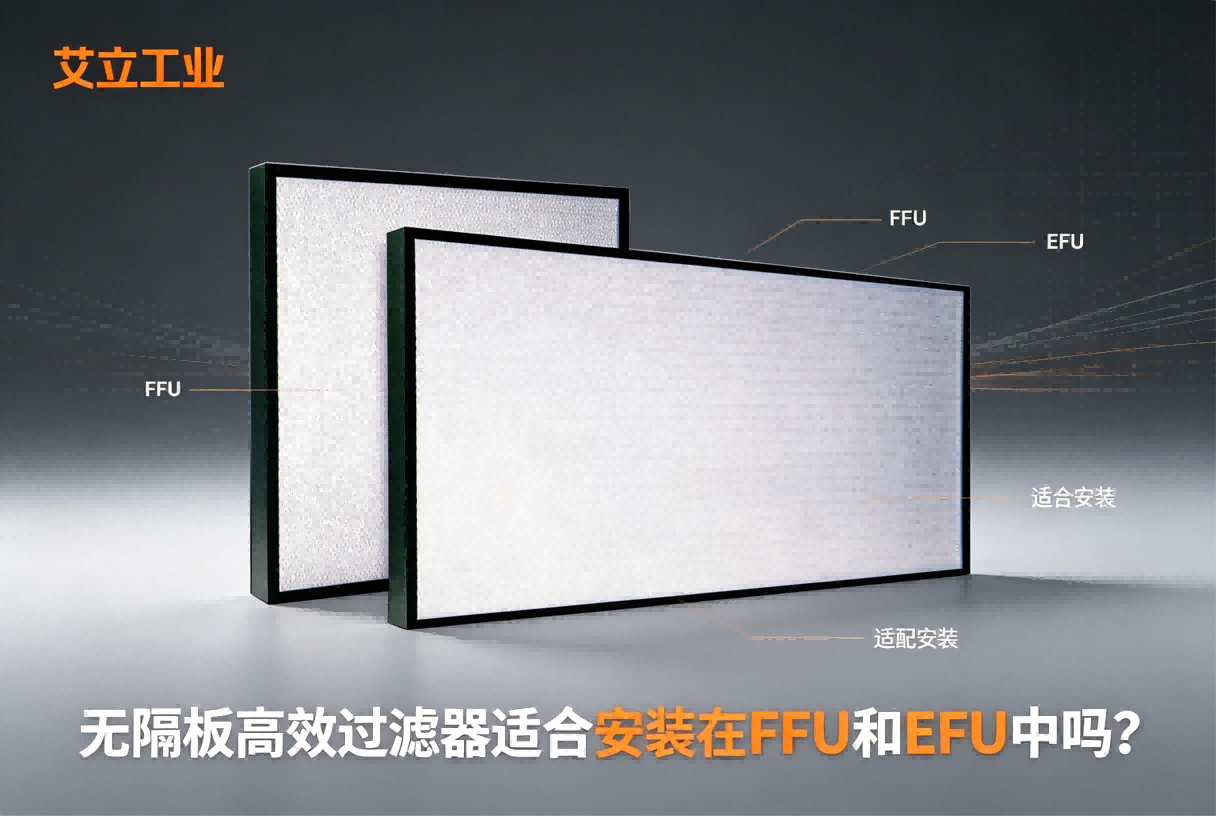

无隔板高效过滤器可以应用于FFU和EFU，尤其适用于对设备内部空间、过滤器厚度和送风结构有一定要求的洁净空气处理设备。选型时需要综合考虑过滤器尺寸、厚度、过滤效率、过滤面积、风量、初阻力和密封方式，并与FFU或EFU中的风机性能进行匹配。艾立工业具备风机、电机、控制系统、过滤器以及FFU、EFU等产品的研发和生产能力，可根据设备结构和项目参数进行过滤器配置。
选型与应用
-

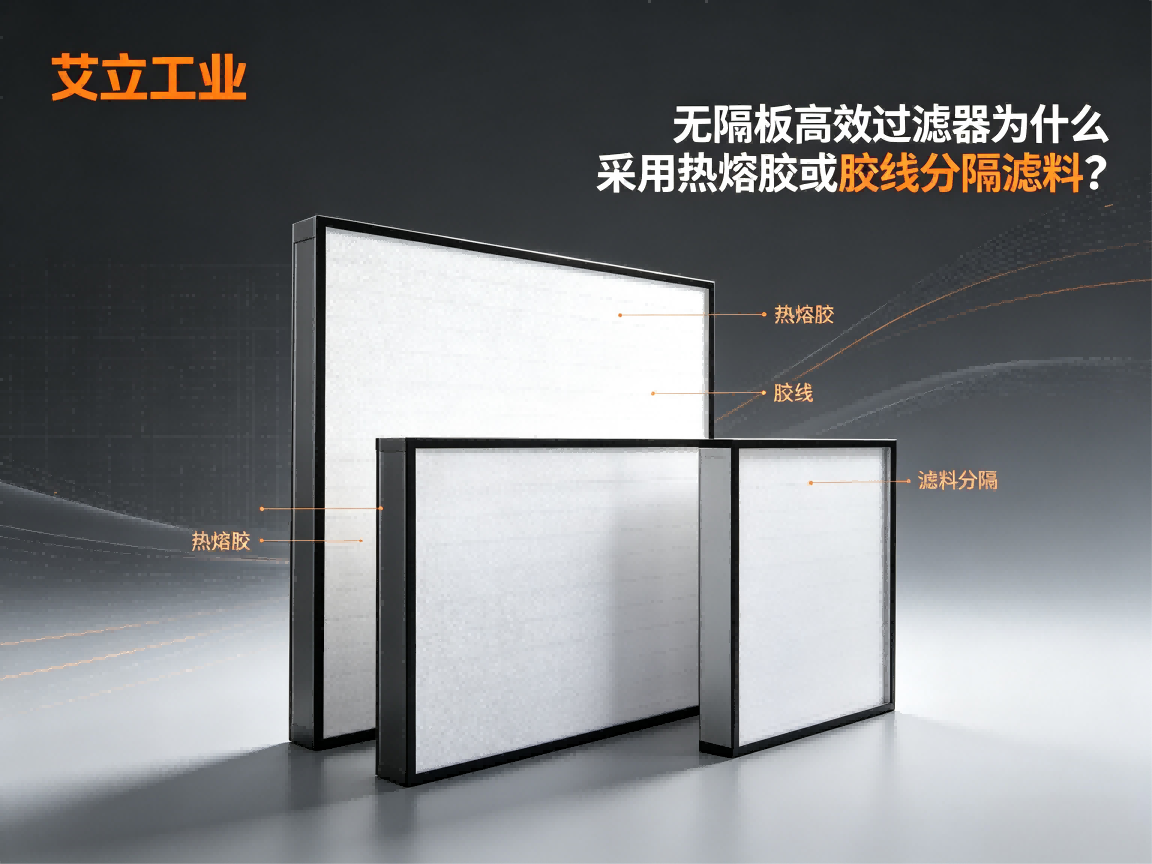

无隔板高效过滤器通常不采用传统纸隔板或铝隔板，而是通过热熔胶或胶线固定滤料折距，使滤料保持稳定的褶皱结构。胶线主要用于固定滤料、保持折距，并帮助过滤器在有限空间内形成合理的过滤面积。无隔板结构常用于FFU、EFU、洁净棚、洁净工作台等设备。实际选型时，需要结合过滤效率、风量、阻力、尺寸和使用环境进行综合判断。艾立工业可根据客户设备结构和参数要求提供相应的无隔板高效过滤器配置方案。
