FFU工作原理是什么？全面了解FFU如何实现洁净送风

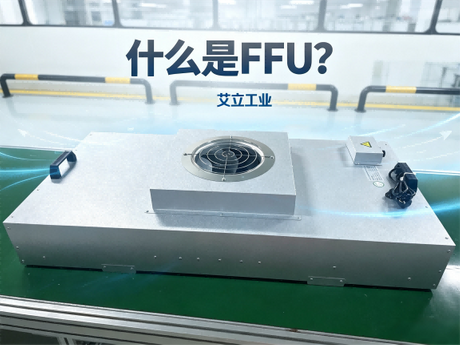

FFU,全称为Fan Filter Unit,中文称为风机过滤单元,是一种将风机和高效过滤器集成在一起的洁净空气设备。

FFU运行时,风机将空气吸入设备内部,通过风机产生的动力推动空气经过HEPA或ULPA等高效过滤器,经过过滤后的空气从出风面送入洁净室或设备内部。

FFU的基本工作过程可以概括为：

空气吸入 → 风机驱动 → 空气输送 → 高效过滤 → 洁净空气输出

但FFU的实际运行并不只是风机和过滤器之间的简单组合。

电机、风机、过滤器、内部风道、箱体结构以及控制系统之间的参数匹配,都会影响FFU的风量、风速、噪音和运行状态。

因此,了解FFU工作原理时,需要从整个空气处理过程进行分析。

FFU的基本工作流程

FFU的空气处理过程可以概括为：

环境空气 → 空气进入 → 风机吸入 → 风机加压 → HEPA/ULPA过滤 → 洁净空气输出 → 洁净区域

在这个过程中：

电机负责驱动风机；

风机负责推动空气流动；

过滤器负责过滤空气中的颗粒物；

控制系统负责调节FFU的运行状态；

箱体和内部风道负责形成相应的空气流动路径。

这些部分共同构成FFU的工作系统。

第一步：空气进入FFU

FFU运行后,首先需要将周围空气吸入设备内部。

根据FFU的结构设计,空气可以从设备相应的进风位置进入。

进入FFU的空气中可能含有不同粒径的颗粒物,因此需要经过高效过滤器进行处理。

FFU内部的进风结构、风机位置和空气流道会影响空气进入设备后的流动状态。

如果内部结构存在较大的局部阻力,可能影响空气流量以及运行噪音。

因此,FFU的结构设计需要结合风机和过滤器的工作条件进行考虑。

第二步：电机驱动风机运行

电机是FFU的动力来源。

电机运行后带动风机旋转,风机通过旋转产生相应的空气动力,推动空气向过滤器方向流动。

电机和风机的参数会影响FFU的：

• 风量

• 风压

• 风速

• 能耗

• 噪音

• 调速范围

• 运行状态

根据不同产品设计和应用要求,FFU可以采用AC电机或EC电机等不同方案。

对于需要长时间运行的洁净环境,电机的运行效率和稳定性需要结合具体工况进行考虑。

第三步：风机推动空气通过过滤器

风机产生空气动力后,空气继续向过滤器方向流动。

过滤器在过滤空气的同时也会产生一定阻力。

因此,FFU设计时需要考虑风机的风量、风压与过滤器阻力之间的关系。

如果风机的工作参数与过滤器阻力不匹配,实际运行风量可能与设计要求存在差异。

因此,FFU选型和设计时,通常需要结合实际工作点进行判断,而不是只参考风机的最大风量。

第四步：HEPA或ULPA过滤空气

空气经过风机后进入高效过滤器。

FFU可以根据洁净环境的要求配置HEPA或ULPA过滤器。

过滤器通过滤材结构对空气中的颗粒物进行过滤,经过处理后的空气从过滤器出风侧输出。

过滤器的相关参数包括：

• 过滤效率

• 阻力

• 风量

• 尺寸

• 滤材结构

• 使用条件

这些参数需要与FFU的风机和电机进行匹配。

第五步：洁净空气输出

空气经过过滤器后,从FFU出风面输出。

经过过滤的空气进入洁净室、设备内部或其他目标区域。

不同应用对出风空气的要求有所不同。

常规洁净环境主要关注空气过滤和送风量。

而半导体、精密电子制造等应用,还可能关注：

风速,气流均匀性,噪音,振动以及安装空间。

因此,不同应用需要根据具体工艺条件选择相应的FFU配置。

FFU的风量和风速怎么控制？

FFU的风量和风速受到多个因素影响,主要包括：

电机 → 风机 → 过滤器阻力 → 风道结构 → 控制系统

其中,电机和风机提供空气输送动力,过滤器产生系统阻力,风道影响空气流动路径,控制系统则可以调节电机运行状态。

通过改变电机转速,可以对风机运行状态进行调整,从而改变FFU的风量和风速。

实际能够达到的风量和风速范围,需要结合具体电机、风机、过滤器和整机结构确定。

FFU控制系统有什么作用？

控制系统用于管理FFU运行状态。

对于单台FFU,控制系统可以实现启动、停止和调速等功能。

对于多台FFU组成的系统,可以根据项目要求配置：

• 单机控制

• 多台群控

• 集中控制

• 通讯控制

• 风速调节

• 运行状态监控

具体控制方式需要根据FFU数量、使用环境和项目管理要求确定。

为什么风机和过滤器需要进行匹配？

过滤器在空气通过过程中会产生阻力。

如果风机提供的风压不足,可能无法达到所需的实际风量。

如果风机选型过大,也可能增加能耗和噪音。

因此,FFU设计时需要综合考虑：

风机性能 + 过滤器阻力 + 目标风量 + 目标风速

最终确定合适的工作参数。

这也是FFU与普通风机产品在设计思路上的一个区别。

不同应用对FFU的要求有什么不同？

半导体应用

半导体及精密制造环境通常会关注洁净度、气流均匀性、风速稳定性和安装空间。

部分设备需要采用超薄FFU或EFU结构。

锂电池应用

部分锂电池生产工艺会关注洁净度、风量和风速。

具体参数需要根据生产工艺和设备条件确定。

电子制造

电子制造环境通常需要控制空气中的颗粒物,部分应用还需要考虑静电控制。

因此可以根据实际要求配置相应的FFU。

自动化设备

贴片机及其他自动化设备内部的安装空间通常受到设备结构限制。

此类应用需要根据设备内部尺寸、安装位置、风量和风速要求进行产品设计。

艾立工业的FFU核心部件制造

艾立工业的FFU产品涉及多个生产环节,包括：

电机,风机,自控系统软硬件,钣金,过滤器以及整机装配。

其中,电机、风机、自控系统、钣金和过滤器等环节均由艾立工业自主研发或生产。

这种生产方式可以让不同部件在FFU开发过程中进行统一匹配。

例如：

当项目需要调整风速时,可以结合电机、风机和控制系统进行参数调整；

当项目存在安装高度限制时,可以从电机、风机、钣金和内部风道等方面进行结构设计；

当项目需要特殊控制方式时,可以根据控制要求进行系统配置；

当项目对过滤器有特殊要求时,可以结合过滤器阻力与动力系统进行匹配。

因此,艾立工业的FFU产品既可以采用标准配置,也可以根据项目参数进行调整。

艾立工业如何制造一台FFU？

FFU整机制造涉及多个环节。

艾立工业将相关流程连接起来：

电机 → 风机 → 控制系统 → 钣金结构 → 过滤器 → 整机装配 → 性能检测

在产品开发过程中,根据客户的安装尺寸、风量、风速、洁净要求和控制方式确定相应配置。

例如：

• 半导体设备,关注安装空间、洁净度和气流参数

• 锂电池应用,根据工艺要求确定风量和风速

• 贴片机,根据设备内部空间确定结构尺寸

• 静电敏感环境,根据实际要求配置相关材料和电气方案

• 特殊项目,根据具体参数进行产品设计

艾立工业FFU生产能力

艾立工业拥有约30000㎡生产基地,生产环节覆盖核心部件和FFU整机。

20+
行业经验

约30000㎡
生产基地

核心部件自产
电机,风机,控制系统,钣金,过滤器

自主研发
电机,风机,自控系统软硬件

从核心部件到整机装配,艾立工业根据不同FFU产品的结构和参数进行生产及检测。

FFU工作原理常见问题

FFU的基本工作原理是什么？

FFU通过电机驱动风机运行,将空气吸入设备内部,推动空气经过HEPA或ULPA过滤器,再将过滤后的空气送入洁净区域。

FFU为什么需要风机？

过滤器会对空气产生阻力,风机为气流提供动力,使空气能够通过过滤器并形成持续送风。

FFU的风量可以调节吗？

可以。根据电机和控制系统配置,FFU可以通过调节电机运行状态改变风机转速,从而调节风量和风速。

FFU风量是不是越大越好？

不是。FFU需要根据实际应用确定合适的风量和风速。过大的风量可能增加能耗和噪音。

FFU为什么需要匹配过滤器？

过滤器阻力会影响风机的实际工作状态。因此,风机需要根据过滤器阻力进行匹配。

FFU可以用于半导体设备吗？

可以。对于安装空间有限的半导体设备,可以根据安装高度、风量、风速和洁净要求选择超薄FFU、EFU或设备专用产品。

FFU可以定制吗？

可以。可以根据安装尺寸、风量、风速、过滤器、电机、风机、结构和控制方式等参数进行产品设计。

需要了解FFU产品？

FFU的实际运行涉及电机、风机、过滤器、控制系统和结构等多个环节。

如果您正在选择标准FFU,超薄FFU,高风量FFU,防静电FFU或设备专用FFU,可以根据实际安装空间、风量、风速、洁净要求及控制方式确定产品配置。

艾立工业可以根据客户提供的具体参数,提供相应的FFU产品和技术方案。
